binder 09 0146 70 07-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 682 1 St.

Ein schwarzer Winkelstecker mit einem silbernen geriffelten Metallteil. Der Stecker hat mehrere kleine Kontakte.

Abbildung ähnlich

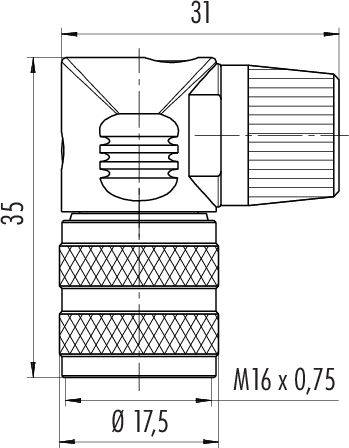

'Technische Zeichnung eines Winkelfittings mit Gewinde. Maße: 31 mm Länge, 35 mm Höhe, Durchmesser 17,5 mm, Gewinde M16 x 0,75.'

Abbildung eines 7-poligen Anschlusssteckers mit nummerierten Pins, die die Verbindungen für elektrische Schaltkreise darstellen.

1/3

Abbildung ähnlich

Produkt-Art

Winkeldose

Bauform

Buchse, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 17.53 / Stück)

CHF 17.53

zzgl. MwSt.

Nur noch 1 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 0146 70 07 Serie 682

M16 IP40 Winkeldose
Polzahl: 7
4.0 - 6.0 mm
ungeschirmt
löten
IP40

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 4.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 09 0146 70 07

Produkt-Art: Winkeldose

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 7

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 5 A

Nennstrom - gerundet: 5 A

Verschluss: schrauben

Nennspannung: 125 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 09 0146 70 07-20

Polzahl: 7

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 682

Dokumente & Downloads

Datenblatt

Datenblatt 3214694 binder 09 0146 70 07-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 682 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3214694 binder 09 0146 70 07-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 682 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
