binder 09 0124 09 06-20 Flanschdose Buchse, gerade Gesamtpolzahl: 6 Serie (Rundsteckverbinder): 723 1 St.

Nahaufnahme eines mehrpoligen Metallsteckverbinders mit schwarzen Steckkontakten und silbernem Gehäuse, geeignet für industrielle Anwendungen.

Abbildung ähnlich

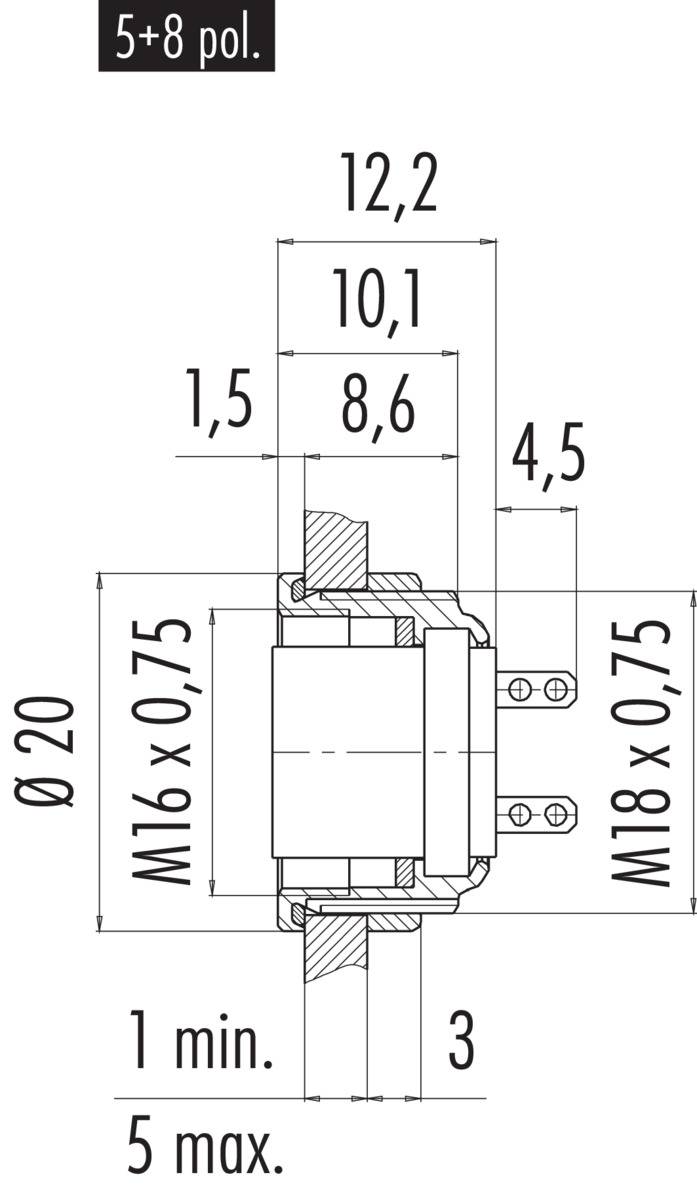

Technische Zeichnung eines elektrischen Steckers mit Abmessungen in Millimetern. Zeigt Durchmesser, Längen und Gewindeangaben.

Elektrische Schaltplanzeichnung eines runden Steckers mit sechs nummerierten Kontakten, die kreisförmig angeordnet sind, zur elektrischen Verbindung.

1/3

Abbildung ähnlich

Produkt-Art

Flanschdose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

15 Stück

Anzahl

Stück

Gesamt (CHF 14.75 / Stück)

CHF 14.75

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

09 0124 09 06 Serie 723

M16 IP67 Flanschdose
Polzahl: 6 DIN
ungeschirmt
löten
IP67
UL

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Montageart: Gehäusemontage

Typ: 09 0124 09 06

Produkt-Art: Flanschdose

Bauform: Buchse, gerade

Gesamtpolzahl: 6

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 5 A

Nennstrom - gerundet: 5 A

Verschluss: schrauben

Nennspannung: 250 V

Kontaktmaterial: CuSn

Gehäuse-Material: Zinkdruckguss vernickelt

: AWG 18

Herst.-Teilenr.: 09 0124 09 06-20

Polzahl: 6

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 723

Dokumente & Downloads

Datenblatt

Datenblatt 3214601 binder 09 0124 09 06-20 Flanschdose Buchse, gerade Gesamtpolzahl: 6 Serie (Rundsteckverbinder): 723 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3214601 binder 09 0124 09 06-20 Flanschdose Buchse, gerade Gesamtpolzahl: 6 Serie (Rundsteckverbinder): 723 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
