Bessey TW28-30-12-2K Spann-Weite (max.):300 mm Ausladungs-Maße:120 mm

Eine Schraubzwinge mit rotem Griff und silbernem Metallkörper, vertikal ausgerichtet. Hauptsächlich verwendet zum Fixieren von Werkstücken.

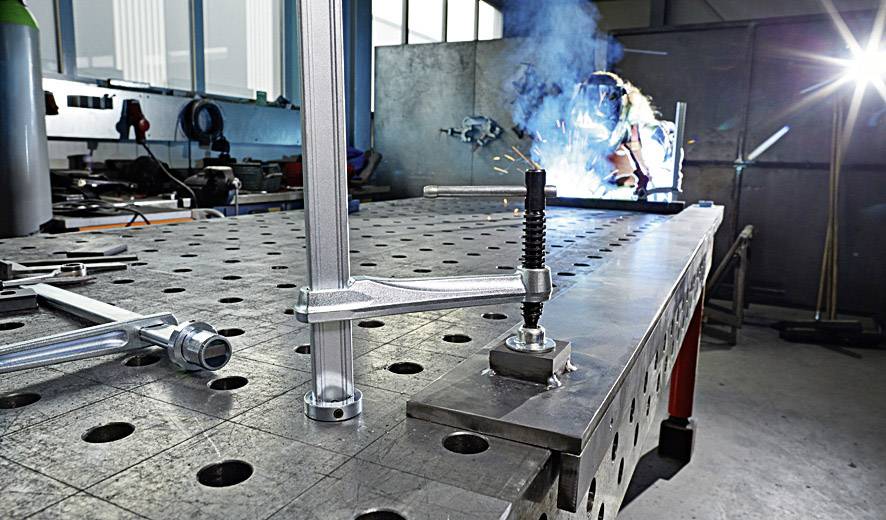

Eine Person schweißt in einer Werkstatt, umgeben von Metallgegenständen und Funken. Ein heller Lichtblitz ist im Hintergrund sichtbar.

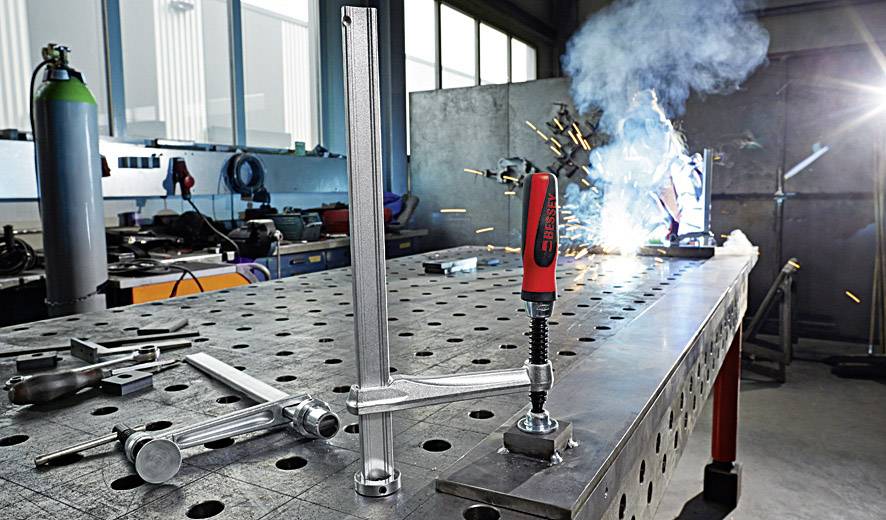

Metallwerkstatt mit Funken und schweißen im Hintergrund. Im Vordergrund ist ein Werkstück auf einem Tisch befestigt.

Eine Metallwerkstatt mit Schweißen im Hintergrund und einem Spannwerkzeug auf einem Tisch im Vordergrund.

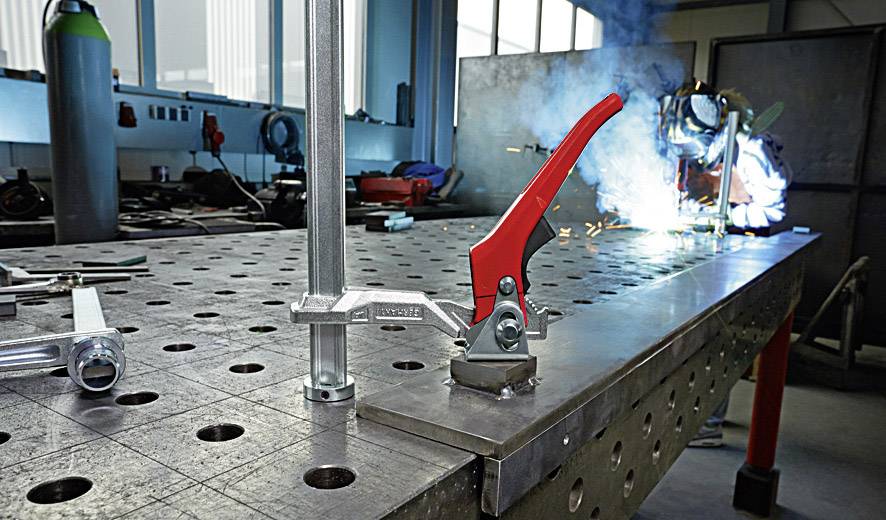

Eine Werkstatt mit einer Metall-Arbeitsfläche, auf der eine Metallklemme und ein Griff zu sehen sind. Im Hintergrund Funken von Schweißarbeiten.

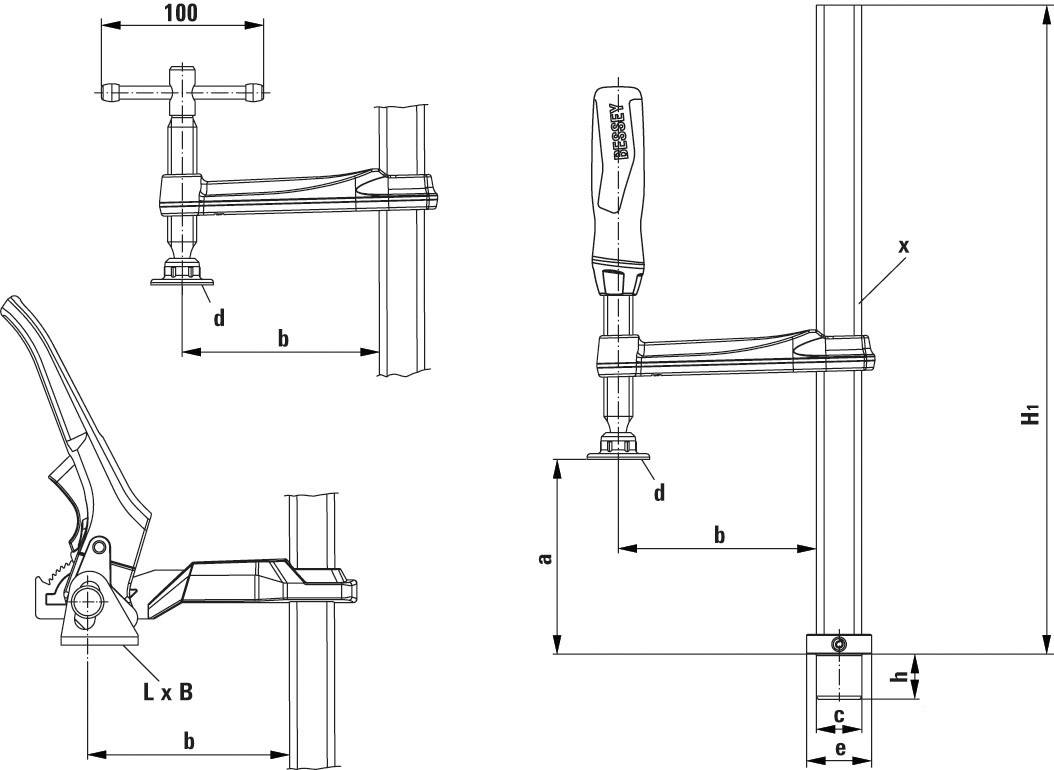

Technische Zeichnung einer Schraubzwinge mit Griff und Spannmechanismus. Maße, Hebellängen und Abstände sind detailliert dargestellt.

1/6

Sofort-Lieferung Mi., 30. Sept.

17 Stück

Anzahl

Stück

Gesamt (CHF 53.61 / Stück)

CHF 53.61

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Schraubzwinge für Schweißtische mit 2K-Griff

Herstellerinformation

Highlights & Details

Durchmesser Ø: 28 mm, Spannhöhe: 300 mm, Ausladung: 120 mm, Schiene: 28 x 11 mm, Gewicht: 1,68 kg, Spannkraft: 5000 N, Griff: 2K-Kunststoffgriff

Technische Daten

Schiene: 28 x 11 mm

Spann-Weite (max.): 300 mm

Ausladung: 120 mm

Gewicht: 1.68 kg

Inhalt: 1 St.

Durchmesser: 28 mm

Spannbereich: 300 mm

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1226097 Bessey TW28-30-12-2K Spann-Weite (max.):300 mm Ausladungs-Maße:120 mm

Beschreibung

Einsatzbereich Das Spannelement TW mit fixer Ausladung von Bessey ist für Schweißtische geeignet. Beschreibung Die Spannelemente sind für positionsgenaues und individuelles Spannen geeignet. Das vergütete Profil und der Gleitbügel sind für federndes und elastisches Spannen geeignet. Verschiedene Ausführungen: Der hochwertige 2-Komponenten-Kunststoffgriff sowie Knebelgriff mit abgerundeten Enden – beide besitzen jeweils eine leichtgängige Trapezgewindespindel und eine werkzeuglos wechselbare Druckplatte. Der Hebelgriff ist mit Rastmechanismus für dosiertes, schnelles und vibrationssicheres Spannen ausgestattet. Eine stufenlos verstellbare Ausladung ist möglich. Technische Daten Durchmesser - 16 und 28 mm max. Spannhöhe - 200 und 300 mm Ausladung - 100 bis 140 mm Schiene - 22 x 8,5 und 28 x 11 mm Spannkraft - 3.000 und 5.500 N Gewicht - 0,93 bis 2,10 kg

Ausführung

Positionsgenaues, individuelles Spannen
Vergütetes Profil und Gleitbügel für federndes und elastisches Spannen
Hochwertiger 2‐Komponenten‐Kunststoffgriff sowie Knebelgriff mit abgerundeten Enden – jeweils mit leichtgängiger Trapezgewindespindel und werkzeuglos wechselbarer Druckplatte.
