BERNSTEIN Tools for Electronics 4-986-RPM E-Drehmomentadapter voreingestellt 1/4" (6.3 mm) 3.0 Nm (max)

Drehmomentschlüsselaufsatz mit blauer und schwarzer Markierung. Beschriftet mit '3.0 NM', '26.6 In-lb', '4-986-RPM'.

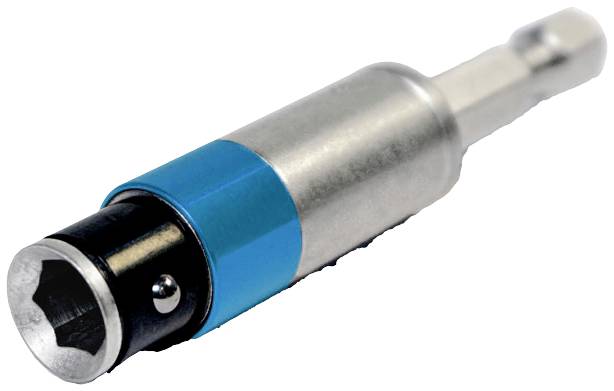

Ein magnetischer Bithalter mit sechskantiger Aufnahme und blauem Ring. Er dient zur einfachen Befestigung von Schraubendrehern.

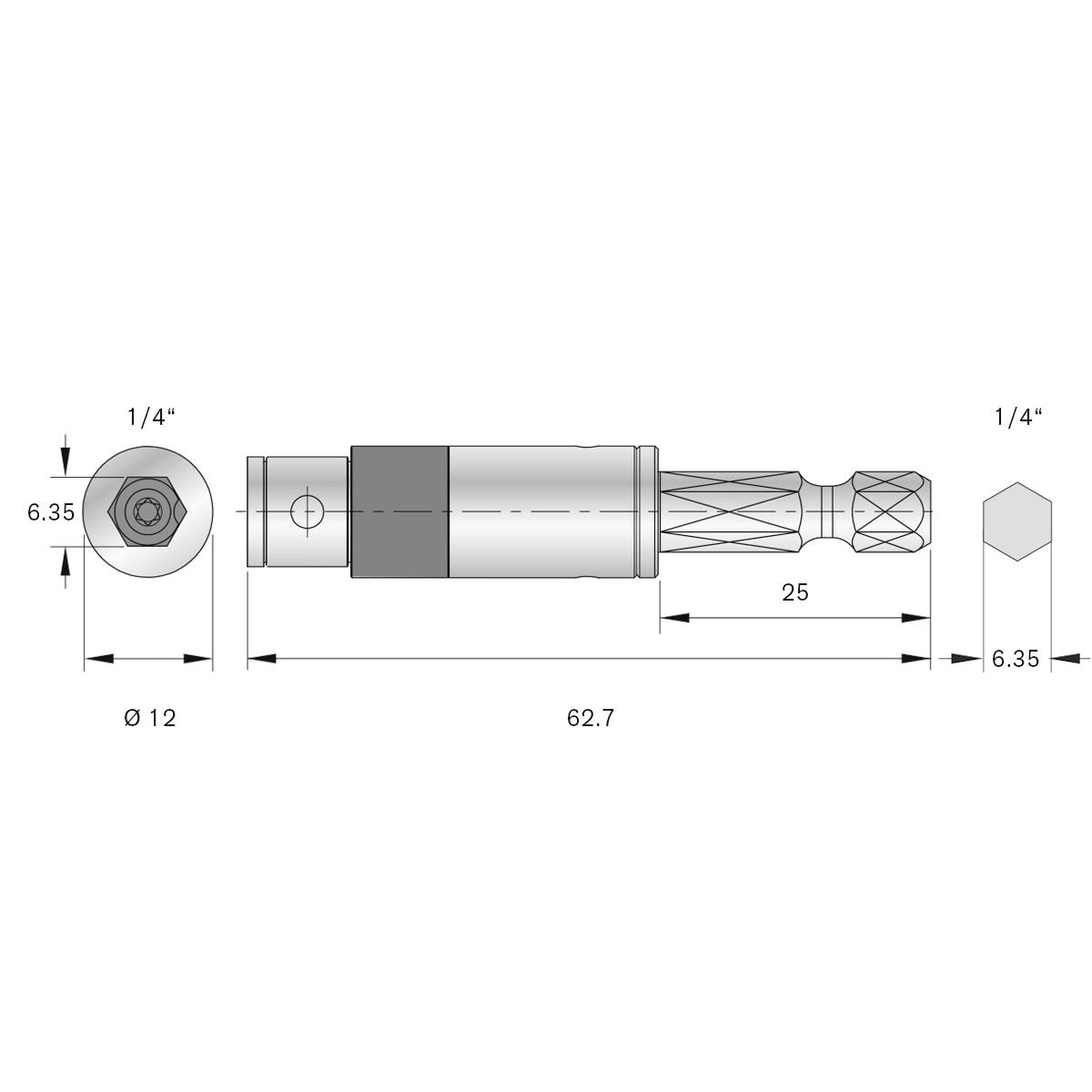

'Technische Zeichnung eines 62,7 mm langen Werkzeugs mit Sechskantkopf, Durchmesser 12 mm, 1/4'' Verbindung und geriffeltem Griff.'

1/3

Lieferung Mo., 28. Sept.

4 Stück

Anzahl

Stück

Gesamt (CHF 48.06 / Stück)

CHF 48.06

zzgl. MwSt.

nur CHF 7.43

Nur noch 4 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

E-Drehmoment-Adapter 3.0Nm für 1/4 Zoll Innen+/Außenaufnahme (250U/Min)

Voreingestellter Drehmoment, präzise für 20.000 Klicks (max. Drehzahl 250 U/min)
Toleranz: +/-10% (Werkszertifikat auf Anforderung)
Anziehdrehmoment: 3.0 Nm / 30.6 Kgfcm / 26.6 in-lb
Bit-Magnet-Aufnahme: 1/4 Zoll Sechskant 6,35 mm (DIN 3126)
Schnellwechsel-Anschluss: E6.3 Maschinenaufnahme
Material: legierter Stahl
Adapter Ø: 12 mm
Adapter Länge: 37,7 mm (ohne Schaft)

Technische Daten

Produkt-Art: E-Drehmomentadapter

Besonderheiten: voreingestellt

Abtrieb: 1/4" (6.3 mm)

Drehmoment (max.): 3.0 Nm

Auslöse-Genauigkeit ±: 10 %

Länge: 37.7 mm

DIN-Norm: DIN 3126

: Werksstandard (mit Zertifikat)

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3251054 BERNSTEIN Tools for Electronics 4-986-RPM E-Drehmomentadapter voreingestellt 1/4" (6.3 mm) 3.0 Nm (max)

Beschreibung

Machen Sie aus Ihrem Akkuschrauber und einem ¼ Zoll Bit Ihr perfektes Drehmomentwerkzeug. Der Drehmomentwert ist im Adapter voreingestellt und kann zwischen jedem handelsüblichen Akkuschrauber und einem Bit gespannt werden (Schnellwechselsystem E6.3). Die maximale Drehzahl beträgt 250 U/min bei minimaler Klick-Wiederholung. Sollte das max. Drehmoment der Maschine erreicht werden, muss per Hand nachgezogen werden. Das Klickgeräusch zeigt an, wenn das Drehmoment erreicht ist. Der Adapter kann nicht überdreht werden. Beim Lösen der Schraube findet keine Drehmomententriegelung statt (aufgrund der blockierten Kernwelle), somit ist kein zusätzliches Lösewerkzeug erforderlich (30% höheres Drehmoment beim Lösen).

Ausführung

Die Drehmoment-Adapter werden oft eingesetzt als Komplettlösung für Arbeiten an elektronischen Geräten, in Schnellwechselsystemen, Roboterstationen, Luft- und Raumfahrt, Medizintechnik oder einfach an jeder Werkbank, wo immer das exakte Drehmoment benötigt wird.

Hinweise

Die Adapter sind nach DIN EN ISO 6789 (Handbetätigte Drehmoment-Schraubwerkzeuge) getestet und haben eine Toleranz von ± 10% für mindestens 20.000 Klicks. Der Drehmomentwert sollte vom Anwender über ein Drehmomentmessgerät regelmäßig geprüft werden. Der Adapter funktioniert durch die Rückschlagsicherung der Ratsche, dem Drehmoment in der Buchsenhülse. Das patentierte System besteht zusätzlich aus einer Hohlwelle und einem Dämpfungszylinder. Die Kernwelle ist in der Lage, die mobile Ratsche zu bewegen. Der Dämpfungszylinder hat einen Schlitz, damit die Abstandshülse auf der Kernwelle gleiten kann. Wenn das aufgebrachte Drehmoment das voreingestellte Drehmoment übersteigt, wird die Kernwelle untätig. Das bedeutet, wenn die Drehmomentanforderung erreicht ist, wird die kontinuierliche Spannung nicht mehr erhöht, so auch nicht auf die anzuziehende Schraube.
