BERNSTEIN Tools for Electronics 4-9610-ETC Drehmomentadapter voreingestellt 3/8" (10 mm) 10.0 Nm (max)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
1 Stück
Anzahl
Gesamt (CHF 66.56 / Stück)
CHF 70.52
-6 %
CHF 66.56
zzgl. gesetzl. MwSt.
Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Drehmoment-Adapter 10.0Nm, 3/8 Zoll Vierkant Aufnahme und Anschluss
- Voreingestellter Drehmoment, präzise für min. 20.000 Klicks
- Toleranz: +/-10% (Werkszertifikat auf Anforderung)
- Anziehdrehmoment: 10.0 Nm / 101.9 Kgfcm / 88.5 in-lb
- Bit-Magnet-Aufnahme: 3/8 Zoll Vierkant (DIN 3122/3123)
- Abtrieb: 3/8 Zoll Vierkant (DIN3120)
- Material: legierter Stahl

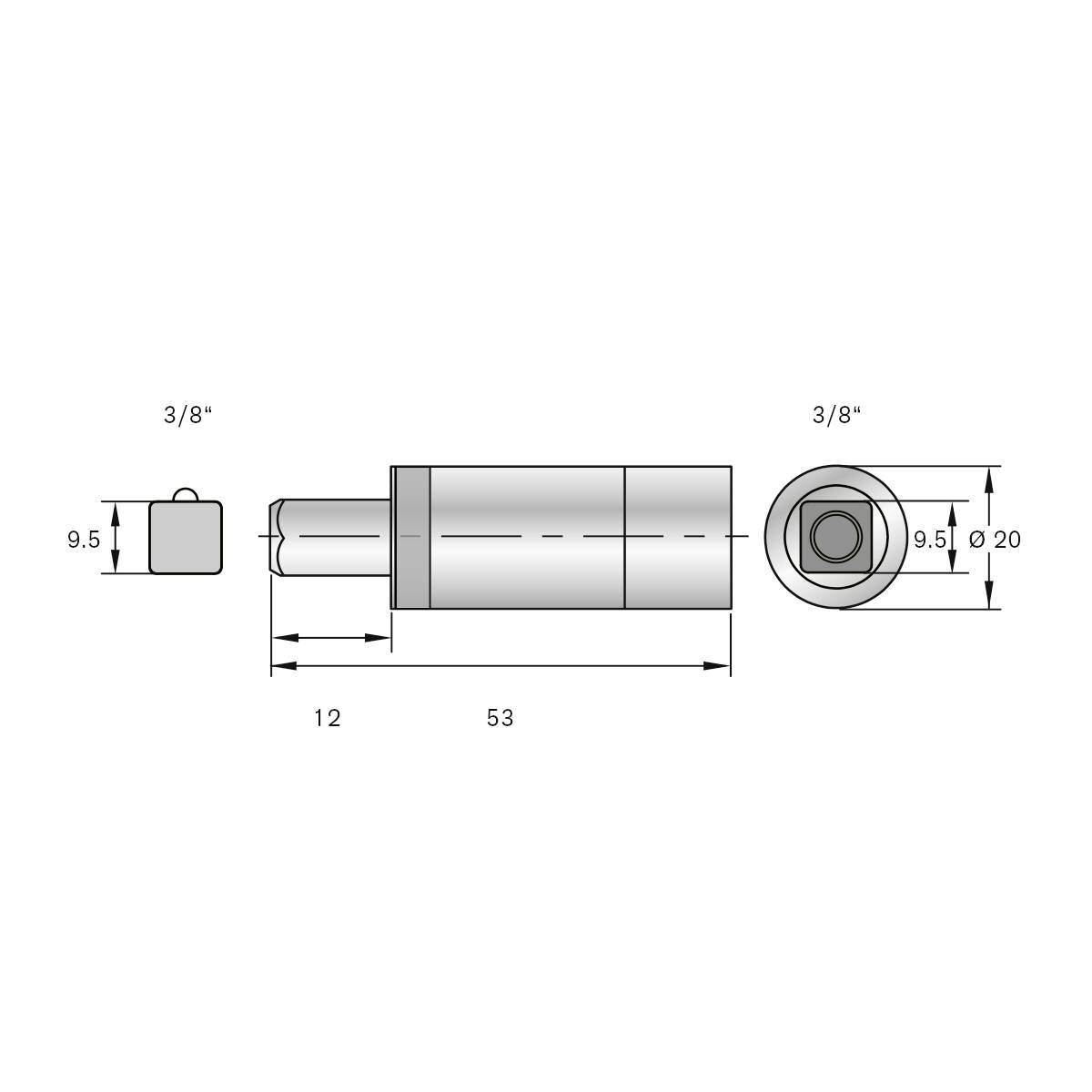

- Adapter Ø: 20 mm
- Adapter Länge: 41 mm (ohne Schaft)
Technische Daten
- Produkt-Art
Drehmomentadapter
- Besonderheiten
voreingestellt
- Abtrieb
3/8" (10 mm)
- Drehmoment (max.)
10.0 Nm
- Auslöse-Genauigkeit ±
10 %
- Länge
41 mm
- DIN-Norm
DIN 3120
Werksstandard (mit Zertifikat)
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3251050 BERNSTEIN Tools for Electronics 4-9610-ETC Drehmomentadapter voreingestellt 3/8" (10 mm) 10.0 Nm (max)
Beschreibung
Machen Sie aus Ihrem ¼ Zoll Bit und einer Umschaltknarre (Ratsche) Ihr perfektes Drehmomentwerkzeug. Der Drehmomentwert ist im Adapter voreingestellt und kann zwischen jedem handelsüblichen Haltewerkzeug und einem Bit gespannt werden. Das Klickgeräusch zeigt an, wenn das Drehmoment erreicht ist. Der Adapter kann nicht überdreht werden. Beim Lösen der Schraube findet keine Drehmomententriegelung statt (aufgrund der blockierten Kernwelle), somit ist kein zusätzliches Lösewerkzeug erforderlich (30% höheres Drehmoment beim Lösen). Der Adapter ist vorrangig für den Handbetrieb geeignet.
Ausführung
- Die Drehmoment-Adapter werden oft eingesetzt als Komplettlösung für Arbeiten an elektronischen Geräten, in Schnellwechselsystemen, Roboterstationen, Luft- und Raumfahrt, Medizintechnik oder einfach an jeder Werkbank, wo immer das exakte Drehmoment benötigt wird.
Hinweise
Die Adapter sind nach DIN EN ISO 6789 (Handbetätigte Drehmoment-Schraubwerkzeuge) getestet und haben eine Toleranz von ± 10% für mindestens 20.000 Klicks. Der Drehmomentwert sollte vom Anwender über ein Drehmomentmessgerät regelmäßig geprüft werden. Der Adapter funktioniert durch die Rückschlagsicherung der Ratsche, dem Drehmoment in der Buchsenhülse. Das patentierte System besteht zusätzlich aus einer Hohlwelle und einem Dämpfungszylinder. Die Kernwelle ist in der Lage, die mobile Ratsche zu bewegen. Der Dämpfungszylinder hat einen Schlitz, damit die Abstandshülse auf der Kernwelle gleiten kann. Wenn das aufgebrachte Drehmoment das voreingestellte Drehmoment übersteigt, wird die Kernwelle untätig. Das bedeutet, wenn die Drehmomentanforderung erreicht ist, wird die kontinuierliche Spannung nicht mehr erhöht, so auch nicht auf die anzuziehende Schraube.
