Bals Elektrotechnik CEE Stromverteiler 89087 89087

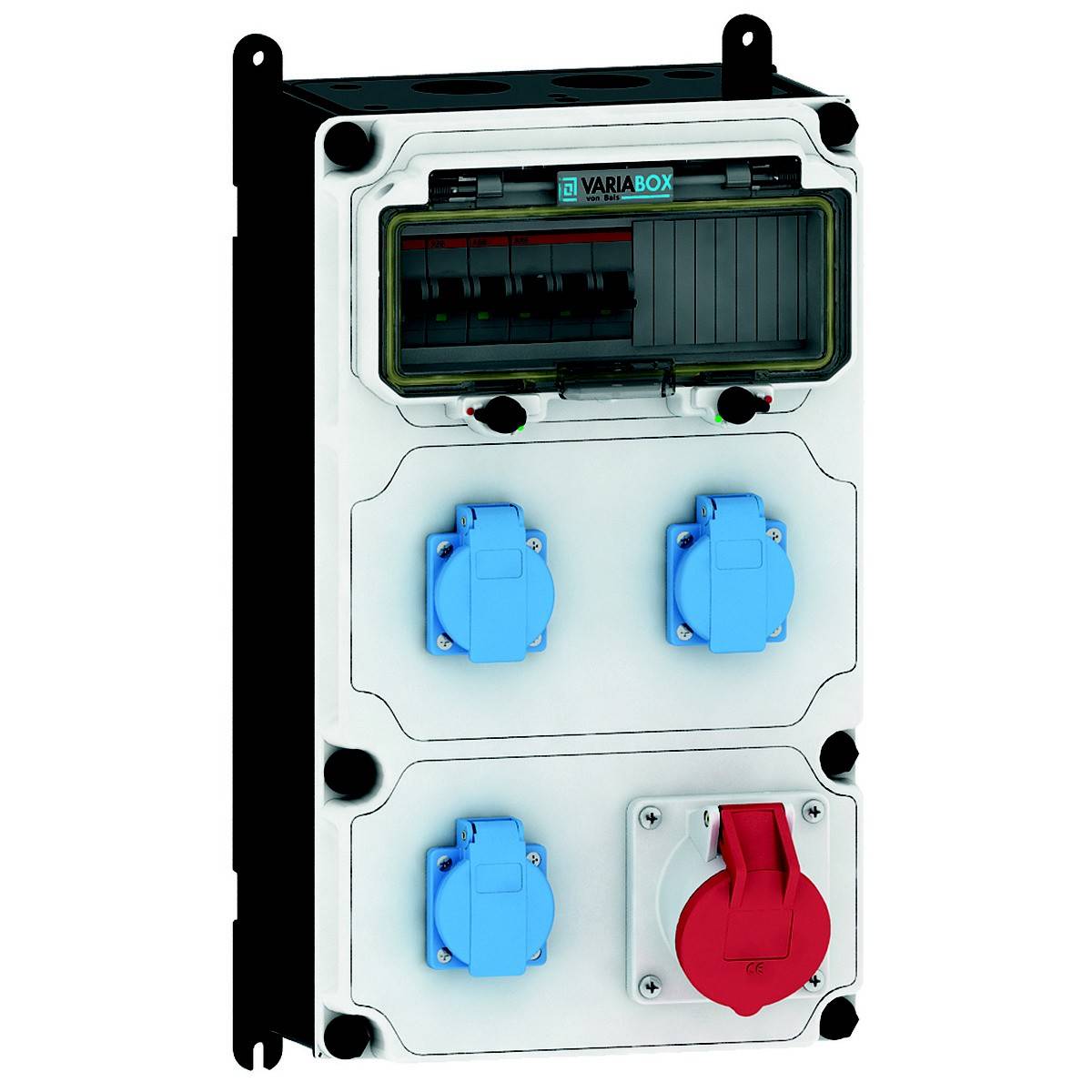

Das Bild zeigt eine weiße elektrische Verteilerbox mit einer Abdeckung oben, drei blauen Steckdosen und einer roten Drehstromsteckdose.

Technische Zeichnung eines rechteckigen Gehäuses mit Abmessungen und Anschlüssen. Links Maße 320x430 mm, rechts Tabelle der Steckertypen.

Industrie-Steckdose mit mehreren blauen und einer roten Anschlussbuchse, geeignet für verschiedene elektrische Verbindungen.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung mar. 6 octobre

Anzahl

Stück

Gesamt (CHF 513.37 / Stück)

CHF 513.37

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

CEE-Steckdose - 16 A: 1x16A5p400V
CEE-Steckdose - 32 A: ohne
CEE-Steckdose - 63 A: ohne
CEE-Steckdose - 125A: ohne
Anzahl der SCHUKO-Steckdosen: 3
Absicherung: LS-Schalter
FI-Schutzschalter: ohne
Anzahl der Leitungsschutzschalter: 4
Werkstoff des Gehäuses: Kunststoff
Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
Durchmesser Kabeleinführung: M40
Art des Netzanschlusses: sonstige
Kabellänge: 0 m
Handhabung: Wandmontage
Schutzart (IP): IP44
Militärausführung: nein
Farbe: grau
Höhe: 390 mm
Breite: 230 mm
Tiefe: 145 mm

Produkt-Art: CEE Stromverteiler

Anzahl CEE Kupplungen: 1

Anzahl Schutzkontakt-Steckdosen: 3

Nenn-Ausgangsspannung: 400 V

: IP44

Kabellänge: 0 m

Herstellerfarbe: Grau

Abm.: (B x H x T) 230.00 x 390.00 x 145.00 mm

Breite: 230.00 mm

Höhe: 390.00 mm

Ausgänge (CEE Verteiler): Schutzkontakt-Kupplung

Inhalt: 1 St.

Polzahl: 5

Tiefe: 145.00 mm

Material: Kunststoff

Dokumente & Downloads

Datenblatt

Datenblatt 3146555 Bals Elektrotechnik CEE Stromverteiler 89087 89087

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3146555 Bals Elektrotechnik CEE Stromverteiler 89087 89087

Beschreibung

VARIABOX - L
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 390 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,84
InA: 32
Bestückung:
3 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
3 x C-Automat 16A 1p
1 x C-Automat 16A 3p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
