Bals Elektrotechnik CEE Stromverteiler 89073 89073
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 954.95 / Stück)
CHF 954.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: 1x63A5p400V
- CEE-Steckdose - 125A: ohne
- Absicherung: LS-Schalter
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Anzahl der Leitungsschutzschalter: 2
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
- Durchmesser Kabeleinführung: M40
- Art des Netzanschlusses: sonstige
- Kabellänge: 0 m
- Handhabung: Wandmontage
- Schutzart (IP): IP44
- Militärausführung: nein
- Farbe: grau
- Höhe: 390 mm
- Breite: 230 mm
- Tiefe: 145 mm
- Produkt-Art
CEE Stromverteiler
- Anzahl CEE Kupplungen
3
- Nenn-Ausgangsspannung
400 V
IP44
- Herstellerfarbe
Grau
- Abm.
(L x B x H) 390 x 230.00 x 390.00 mm
- Länge
390 mm
- Breite
230.00 mm
- Höhe
390.00 mm
- Eingänge (CEE Verteiler)
Schraubklemmen
- Ausgänge (CEE Verteiler)
CEE-Kupplung 63 A 5polig
- Inhalt
1 St.
- Polzahl
5
- Tiefe
145.00 mm
- Material
Kunststoff
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3146707 Bals Elektrotechnik CEE Stromverteiler 89073 89073
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3146707 Bals Elektrotechnik CEE Stromverteiler 89073 89073
Beschreibung

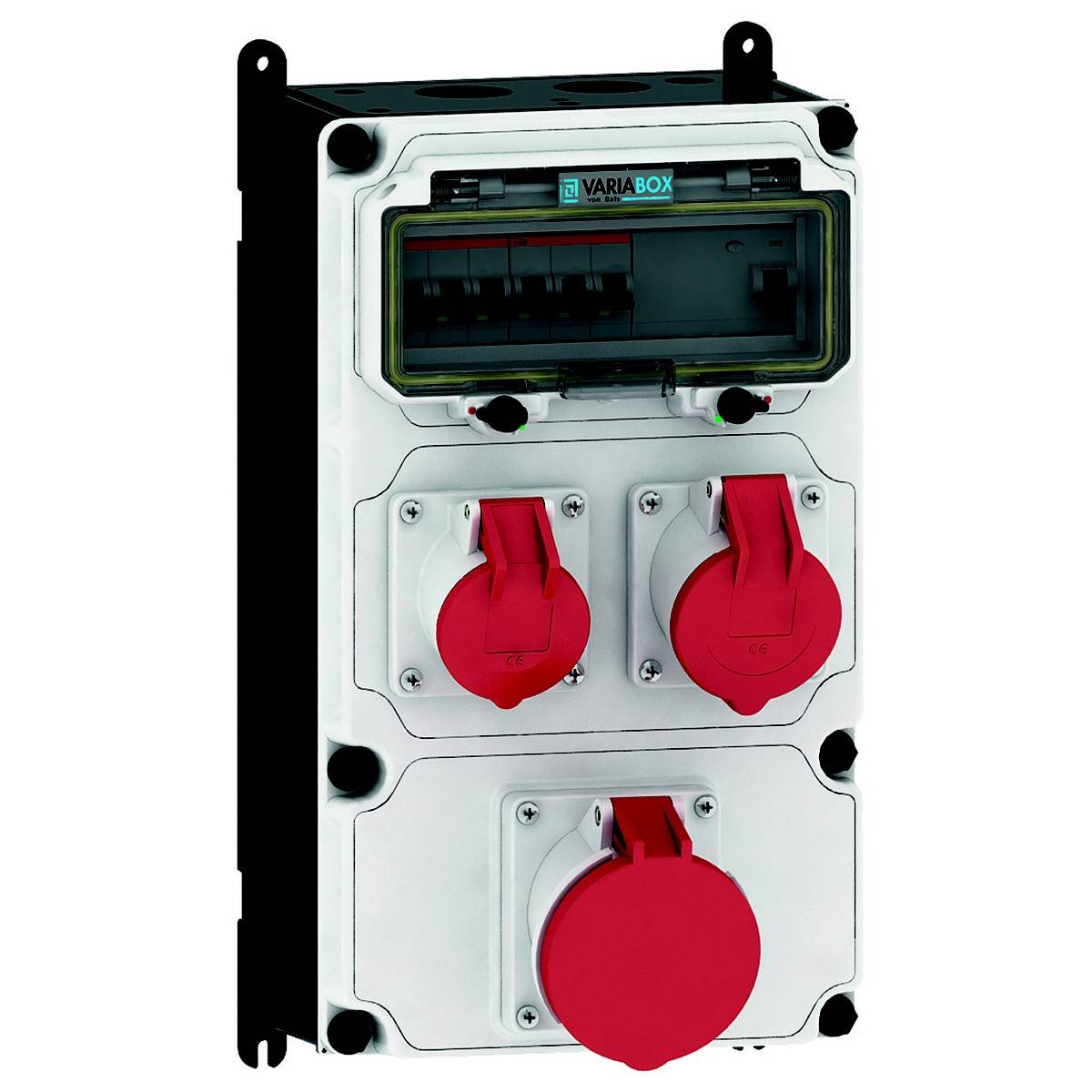

VARIABOX - L
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035

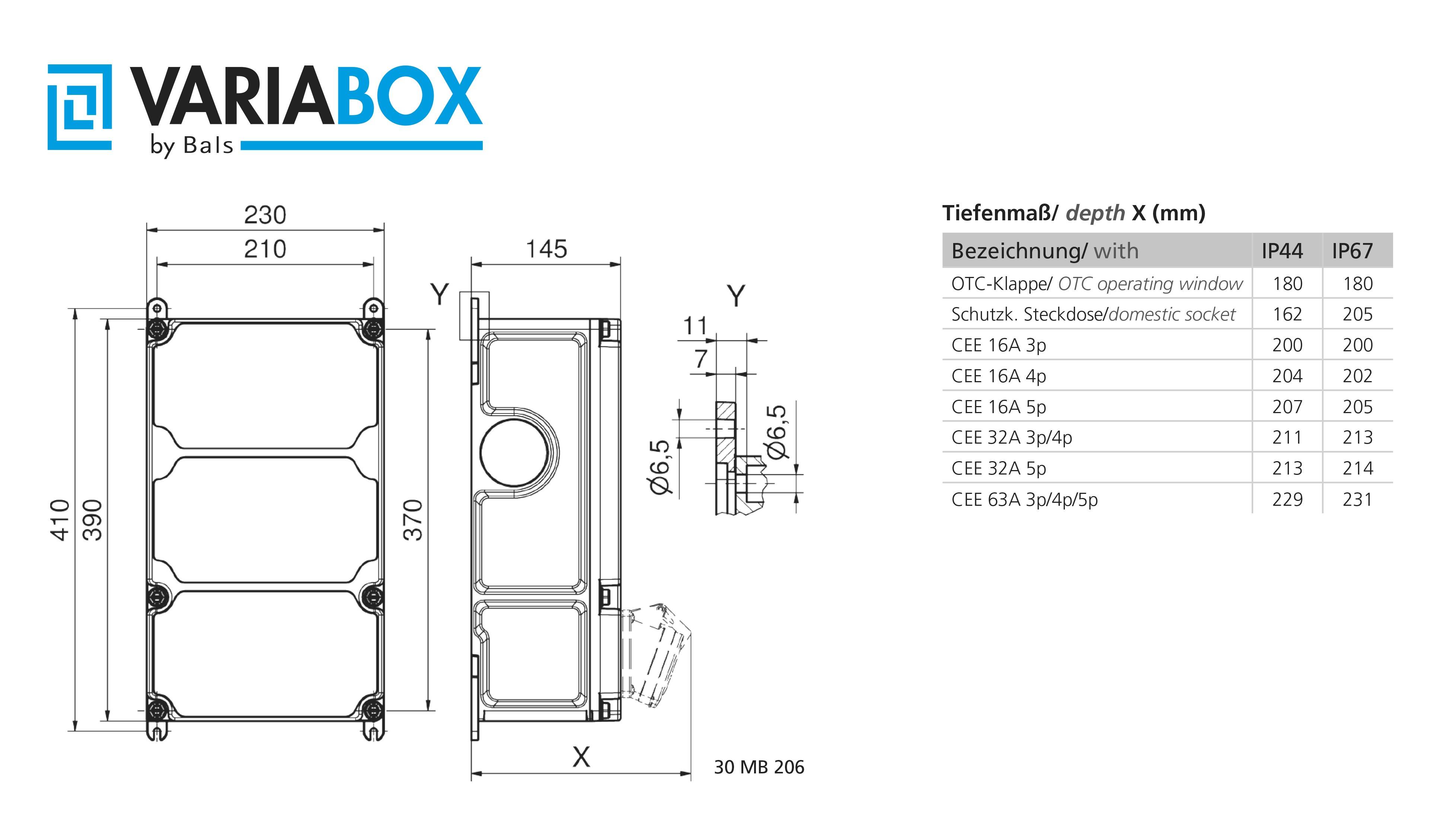

Gerätehöhe: 390 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,6
InA: 63
Bestückung:
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 63A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x FI-Schalter 63/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 390 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,6
InA: 63
Bestückung:
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 63A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x FI-Schalter 63/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
