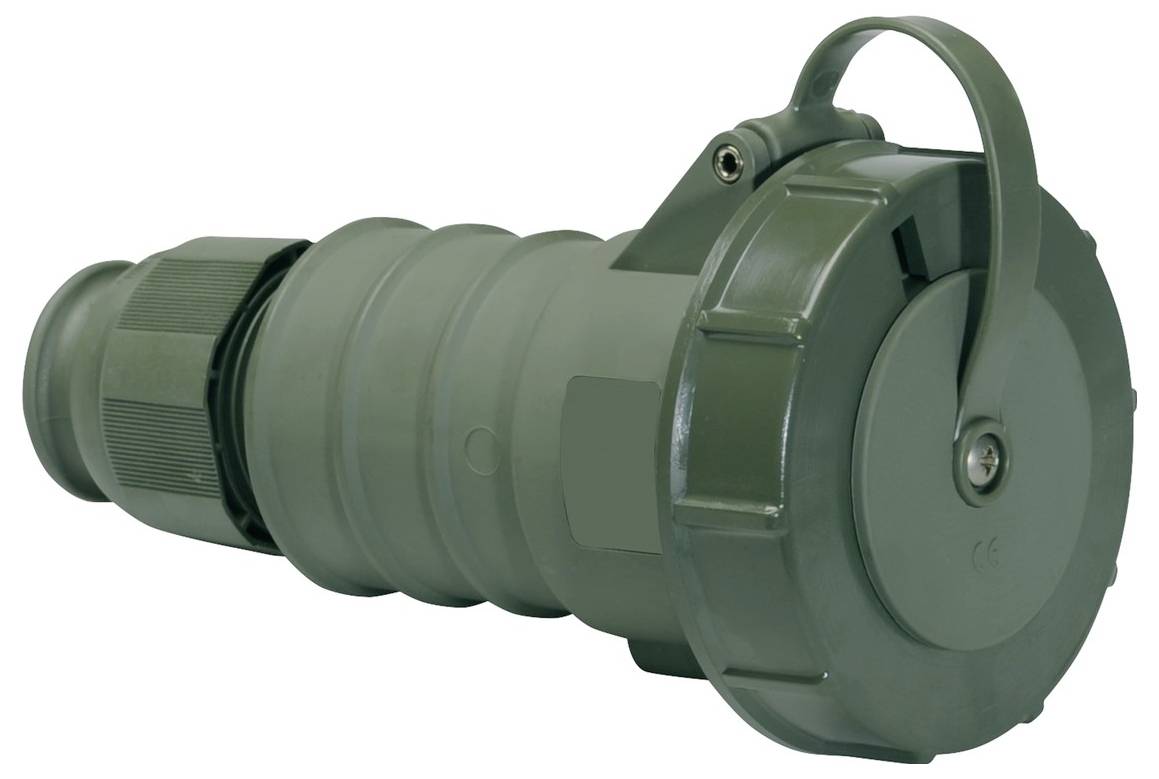

Abbildung ähnlich
Bals Elektrotechnik 310194 310194 CEE Kupplung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 231.95 / Stück)
CHF 231.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Polzahl: 3
- Werkstoff: Kunststoff
- RAL-Nummer: 6031
- Schutzart (IP): IP67
- IEC-Stromstärke: 32 A
- Spannung nach EN 60309-2: 50-500 V (>300-500 Hz) grün
- Uhrzeit-Stellung: 2 h
- Kennfarbe: grün
- Anschlusstechnik: schraublose Klemme
- Kabeleinführung: Verschraubung
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: ja
- Steckrichtung: gerade
- Produkt-Art
CEE Kupplung
- Besonderheiten
schraublose Anschlussklemmen
- Adern
3
- Ausführung
Quick-Connect TE Ausführung
- Normen
VG 96919 DS 044. EN 60309-2
- Herstellerfarbe
RAL 6031 (Bronzegrün)
- Abm.
(L x B x H) 96.5 x 94 x 200 mm
- Länge
96.5 mm
- Breite
94 mm
- Höhe
200 mm
- Inhalt
1 St.
- Polzahl
3
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3544984 Bals Elektrotechnik 310194 310194 CEE Kupplung 1 St.
Beschreibung
Kupplung Quick-Connect TE Ausführung
32A 3p (2P+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 6,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Kabelverschr bronzegrün RAL 6031-F9, Bajonettring bronzegrün RAL 6031-F9
Gerätehöhe: 200 mm, Gerätebreite: 94 mm, Gerätetiefe: 96,5 mm
Sonstige technische Eigenschaften: Mit Multi-Grip TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube, Für Kabel mit einem min. Durchmesser von 11mm bis max. Durchmesser 23mm, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 DS 044
32A 3p (2P+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 6,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Kabelverschr bronzegrün RAL 6031-F9, Bajonettring bronzegrün RAL 6031-F9
Gerätehöhe: 200 mm, Gerätebreite: 94 mm, Gerätetiefe: 96,5 mm
Sonstige technische Eigenschaften: Mit Multi-Grip TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube, Für Kabel mit einem min. Durchmesser von 11mm bis max. Durchmesser 23mm, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 DS 044
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
