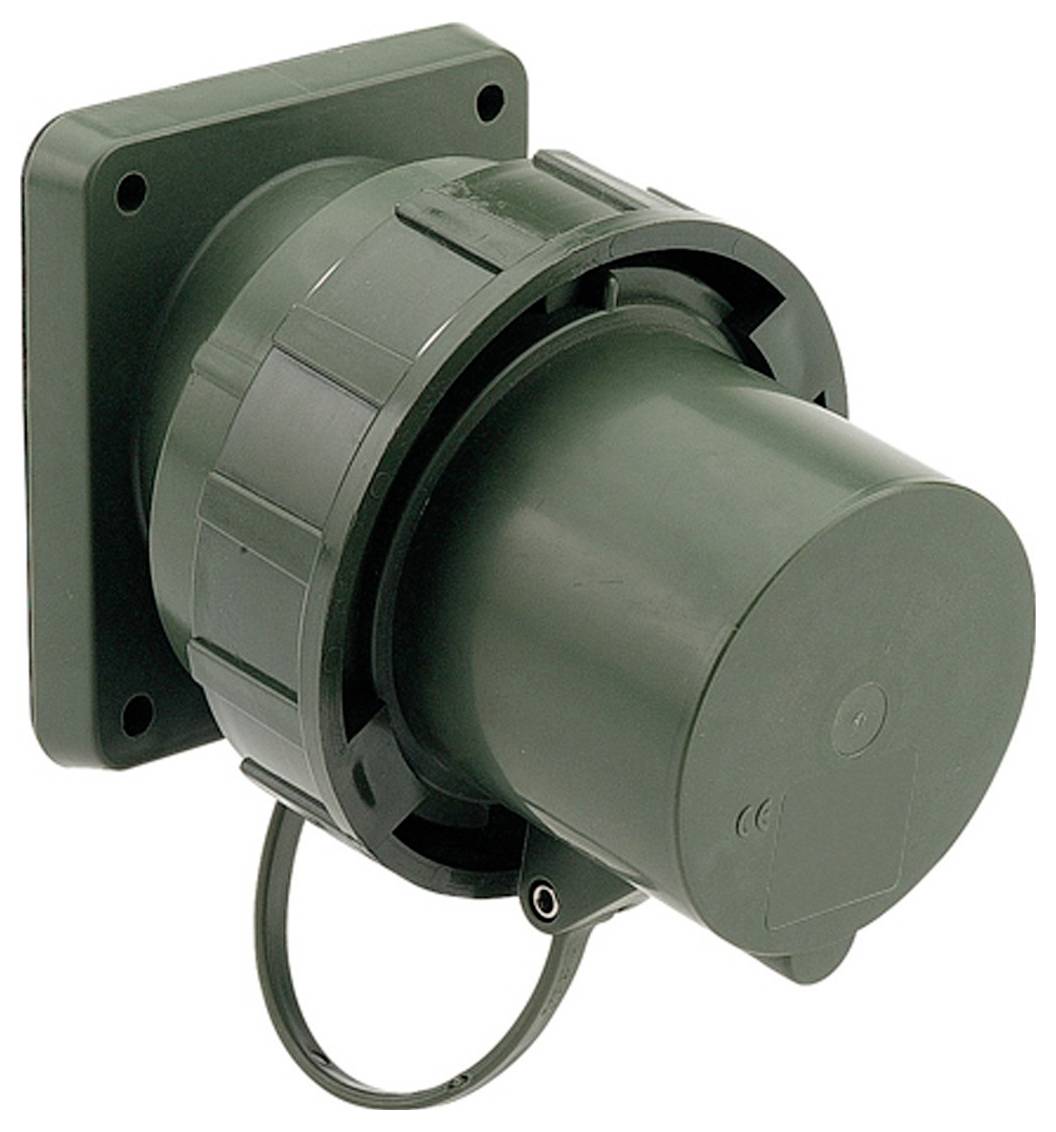

Abbildung ähnlich
Bals Elektrotechnik 27045 27045 CEE Anbaustecker 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 949.95 / Stück)
CHF 949.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Polzahl: 5
- Werkstoff: Kunststoff
- RAL-Nummer: 6031
- Schutzart (IP): IP67
- Bauform: Anbaugerätestecker
- IEC-Stromstärke: 63 A
- Spannung nach EN 60309-2: 50-500 V (>300-500 Hz) grün
- Uhrzeit-Stellung: 2 h
- Kennfarbe: grün
- Anschlusstechnik: Schraubklemme
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: ja
- Phasenwender: nein
- Steckrichtung: abgewinkelt
- Produkt-Art
CEE Anbaustecker
- Adern
5
- Ausführung
Anbaugerätestecker
- Normen
EN 60309-2
- Abm.
(L x B x H) 141 x 113.5 x 123 mm
- Länge
141 mm
- Breite
113.5 mm
- Höhe
123 mm
- Inhalt
1 St.
- Polzahl
5
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3544987 Bals Elektrotechnik 27045 27045 CEE Anbaustecker 1 St.
Beschreibung
Anbaugerätestecker TN geneigt
63A 5p (3P+N+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Kragen bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9
Gerätehöhe: 123 mm, Gerätebreite: 113,5 mm, Gerätetiefe: 141 mm
Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 10°, Mit Verschlußhaube
VG-Typ-Nr: VG 96919 BP 012, Versorgungs-Nr.: 5935-12-335-8070
63A 5p (3P+N+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Kragen bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9
Gerätehöhe: 123 mm, Gerätebreite: 113,5 mm, Gerätetiefe: 141 mm
Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 10°, Mit Verschlußhaube
VG-Typ-Nr: VG 96919 BP 012, Versorgungs-Nr.: 5935-12-335-8070
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
