Bals Elektrotechnik 224 224 CEE Phasenwender 16.0 A 5polig 230 V 1 St.

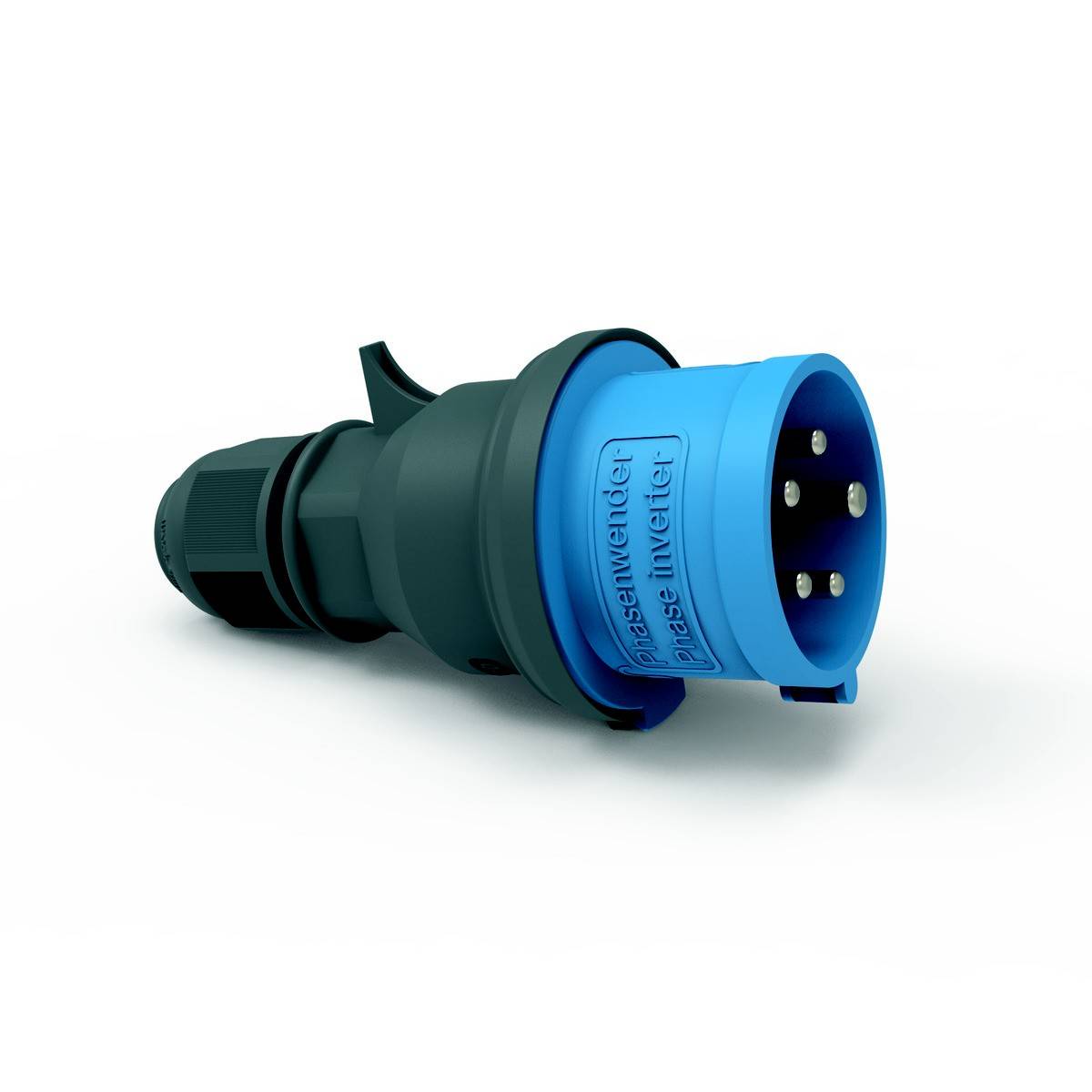

Industrie-Steckverbinder mit blauem Gehäuse und mehreren runden Metallstiften, verwendet zur sicheren elektrischen Verbindung.

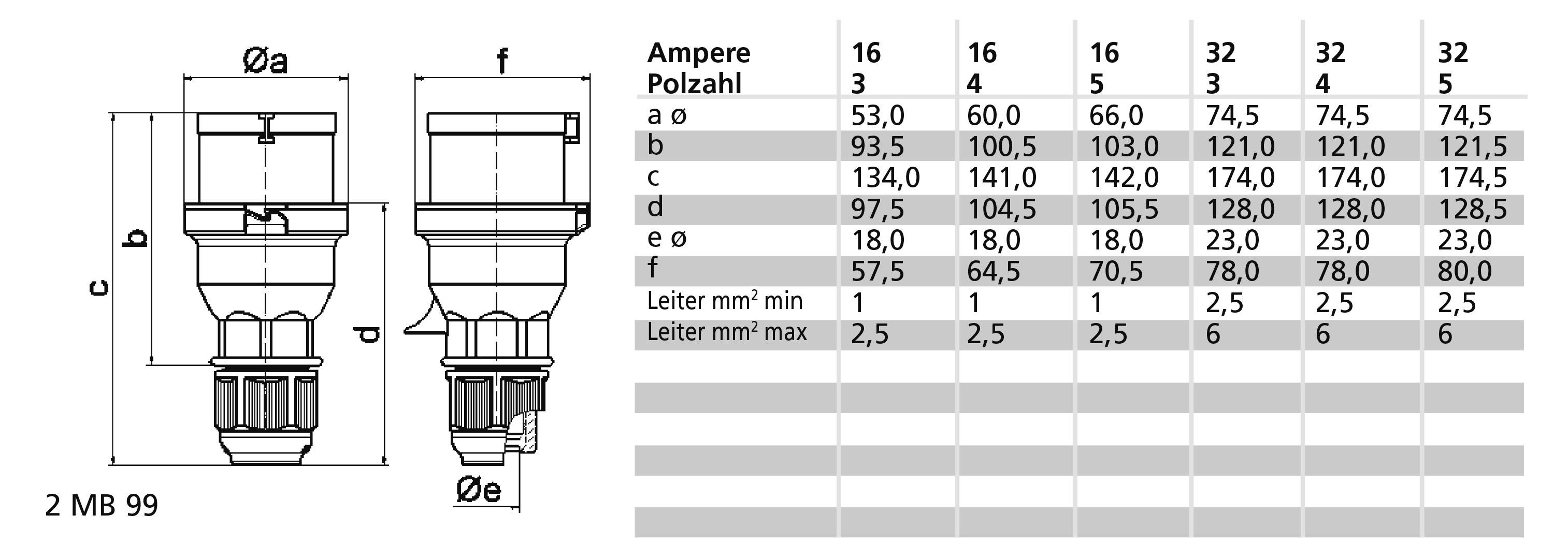

'Technische Zeichnung von Elektrosteckern mit Tabelle. Die Tabelle zeigt Maße 'a' bis 'f' und Leitergrößen in mm² für Amperezahlen 16 und 32 in 3 bis 5-poligen Konfigurationen.'

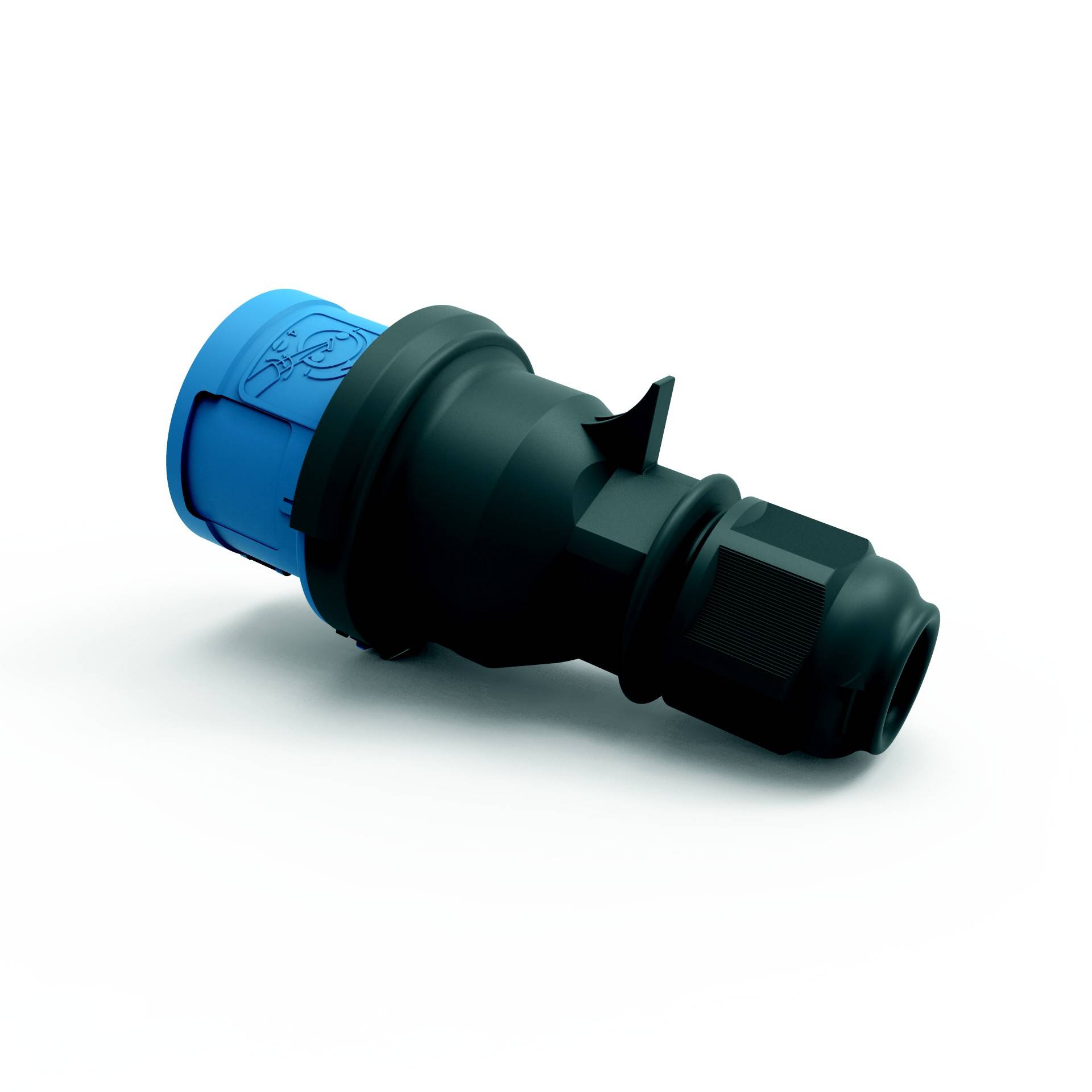

Ein schwarzer, zylindrischer Kunststoffverbinder mit blauer Kappe, geeignet für industrielle Anwendungen.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Mi., 2. Dez.

Anzahl

Stück

Gesamt (CHF 103.56 / Stück)

CHF 103.56

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 16 A
Polzahl: 5
Spannung nach EN 60309-2: 230 V (50+60 Hz) blau
Uhrzeit-Stellung: 9 h
Kennfarbe: blau
RAL-Nummer: 5015
Phasenwender: ja
Schutzart (IP): IP44
Anschlusstechnik: schraublose Klemme
Kabeleinführung: Verschraubung
Steckrichtung: gerade
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: vernickelt
Militärausführung: nein

Produkt-Art: CEE Phasenwender

Nennspannung: 230 V

Nennstrom: 16.0 A

Nennstrom - gerundet: 16 A

Anschluss A: Schraubenlose Klemme

Ausführung: gerade

: IP44

Herstellerfarbe: Blau

Inhalt: 1 St.

Polzahl: 5

Anschluss: Klemme

Material (Details): Kunststoff

Betriebsspannung: 230 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3147028 Bals Elektrotechnik 224 224 CEE Phasenwender 16.0 A 5polig 230 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3147028 Bals Elektrotechnik 224 224 CEE Phasenwender 16.0 A 5polig 230 V 1 St.

Beschreibung

Phasenwender QUICK-CONNECT mit MULTI-GRIP Verschraubung
16A 5p (3P+N+PE) 230V (120/208 - 144/250V~) 9h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: blau RAL 5015
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Buchsenfederklemmen
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Kragen blau RAL 5015, Kabelverschraubung dunkelgrau RAL 7012, Gehäusehaube dunkelgrau RAL 7012
Gerätehöhe: 147 mm, Gerätebreite: 71 mm, Gerätetiefe: 75 mm
Sonstige technische Eigenschaften: Mit MULTI-GRIP Kabelverschraubung und integrierter Zugentlastung, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Für Kabel mit einem min. Durchmesser von 8mm bis max. Durchmesser 18mm
