Bals Elektrotechnik 210403 210403 CEE Stecker 16.0 A 3polig 500 V 1 St.

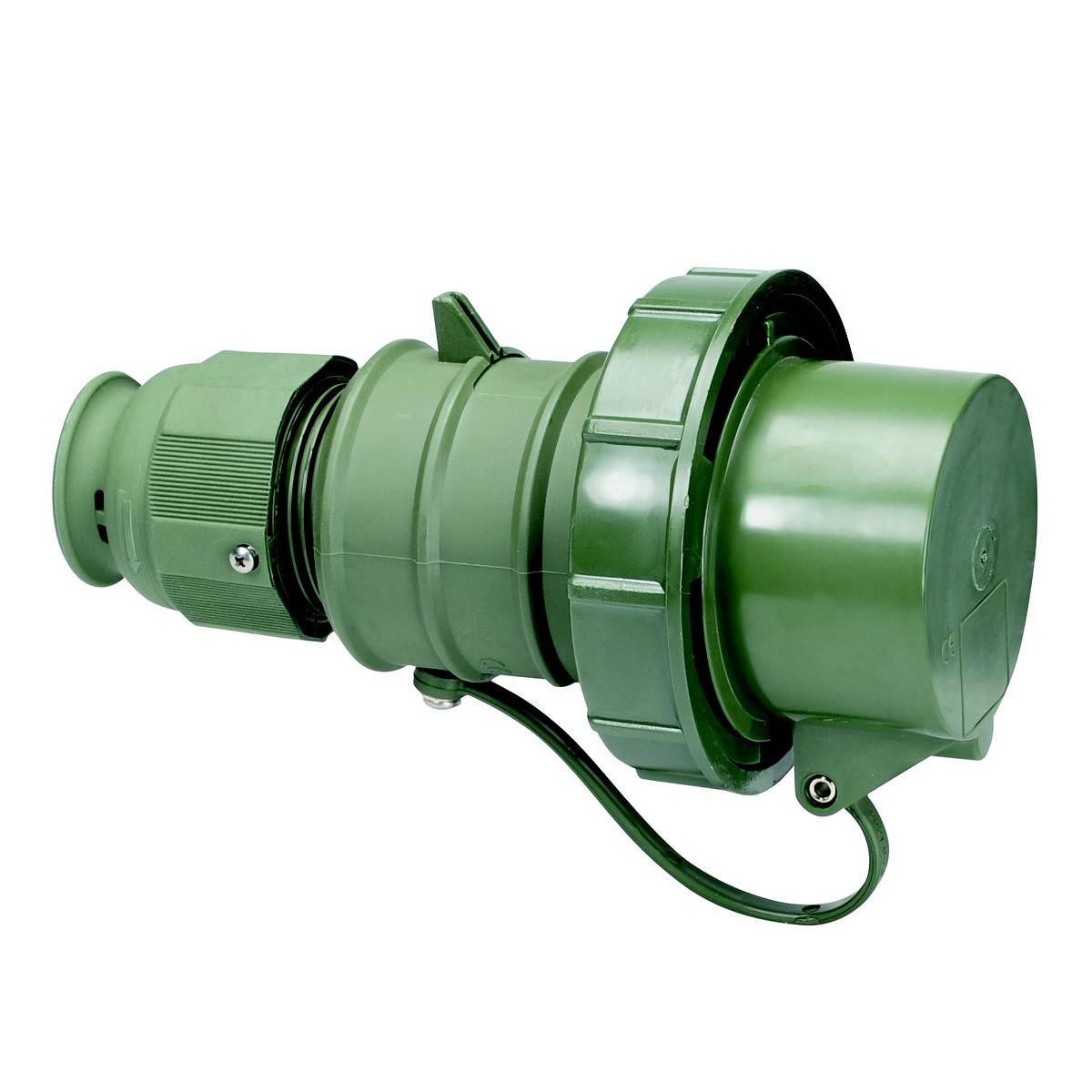

Grüner, industrieller Stecker mit gewinkeltem Gehäuse und mehreren Ringen, vermutlich für hohe Kapazität und spezielle Anwendungen.

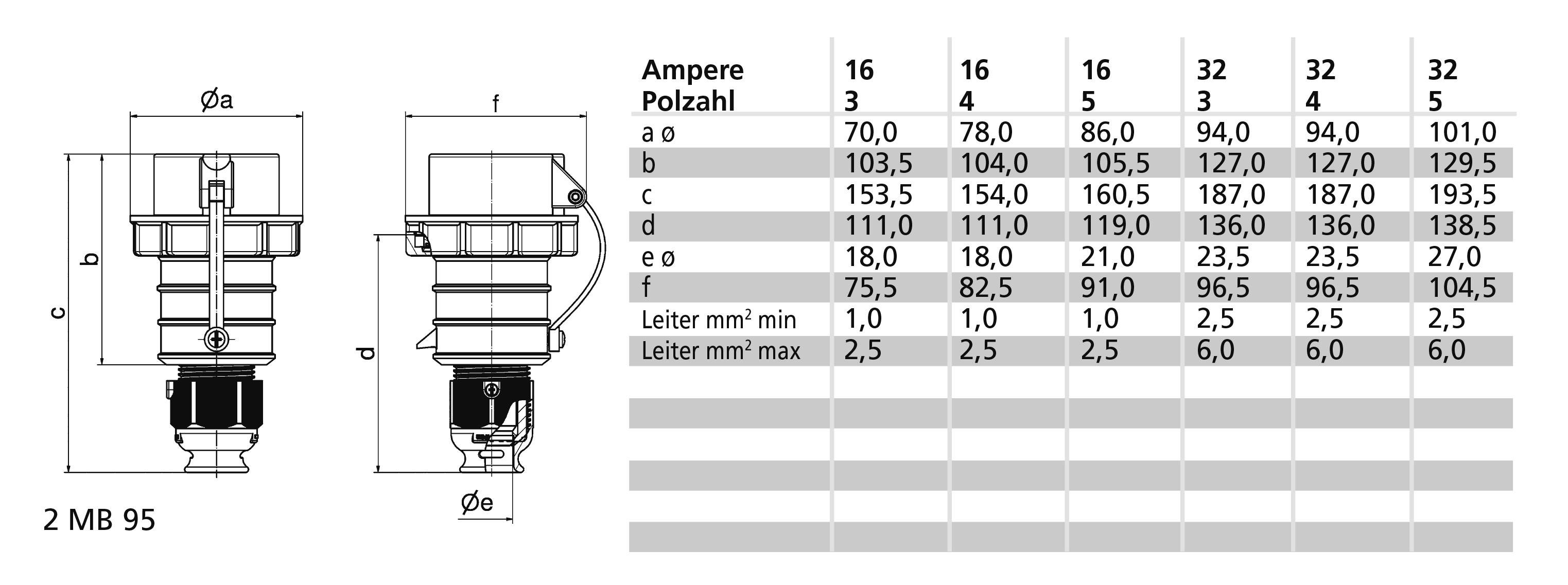

Technische Zeichnung und Tabelle eines Elektrosteckers. Tabelle zeigt Maße a, b, c, d, e für verschiedene Amperezahlen (16, 32).

1/2

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Mi., 2. Dez.

Anzahl

Stück

Gesamt (CHF 136.86 / Stück)

CHF 136.86

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 16 A
Polzahl: 3
Spannung nach EN 60309-2: 50-500 V (>300-500 Hz) grün
Uhrzeit-Stellung: 2 h
Kennfarbe: grün
RAL-Nummer: 6002
Phasenwender: nein
Schutzart (IP): IP67
Anschlusstechnik: schraublose Klemme
Kabeleinführung: Verschraubung
Steckrichtung: gerade
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: vernickelt
Militärausführung: ja

Produkt-Art: CEE Stecker

Nennspannung: 500 V

Nennstrom: 16.0 A

Nennstrom - gerundet: 16 A

Anschluss A: Schraubenlose Klemme

Ausführung: gerade

: IP67

Herstellerfarbe: Grün

Inhalt: 1 St.

Polzahl: 3

Anschluss: Klemme

Material (Details): Kunststoff

Betriebsspannung: 500 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3135014 Bals Elektrotechnik 210403 210403 CEE Stecker 16.0 A 3polig 500 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3135014 Bals Elektrotechnik 210403 210403 CEE Stecker 16.0 A 3polig 500 V 1 St.

Beschreibung

Stecker QUICK-CONNECT TN
16A 3p (2P+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Kabelverschr bronzegrün RAL 6031-F9, Bajonettring bronzegrün RAL 6031-F9, Gehäusehaube bronzegrün RAL 6031-F9, Kragen bronzegrün RAL 6031-F9, Verschlusshaube bronzegrün RAL 6031-F09
Gerätehöhe: 154 mm, Gerätebreite: 70,5 mm, Gerätetiefe: 76 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 8mm bis max. Durchmesser 18mm, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube, Mit Verschlußhaube
VG-Typ-Nr: VG 96919 CP 039
