Bals Elektrotechnik 17066 17066 CEE Wandsteckdose 63.0 A 5polig 400 V 1 St.

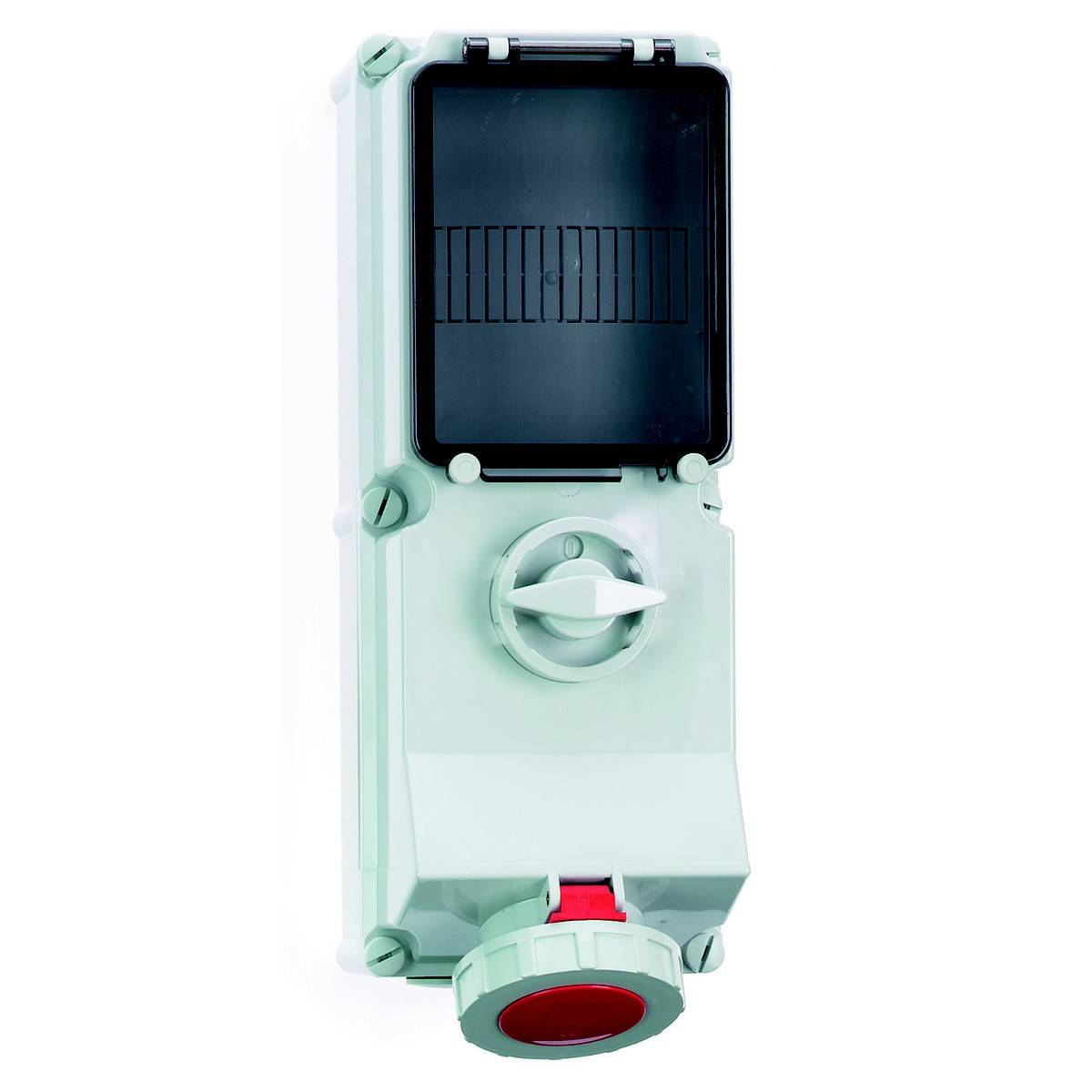

Ein weißes, kastenförmiges elektrisches Gerät mit einem Drehrad in der Mitte und einer roten Buchse unten. Es scheint ein Schutzschalter oder eine industrielle Steckdose zu sein.

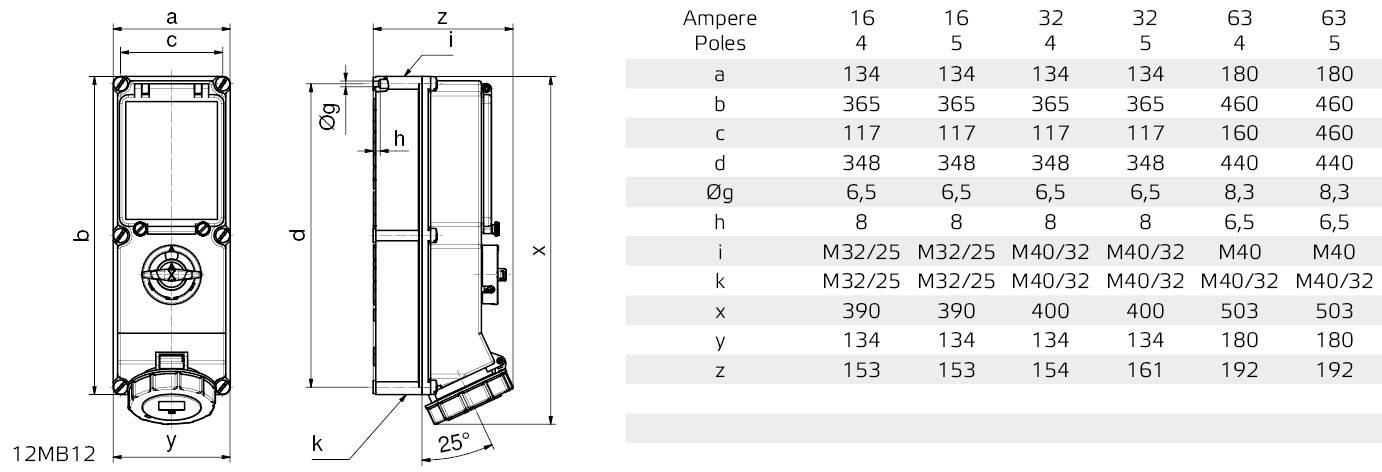

Technische Zeichnung eines Elektroschalters mit Abmessungen a, b, c, d, e, f, g, h, j, k und zugehöriger Tabelle für Ampere und Pole.

1/2

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Di., 27. Okt.

Anzahl

Stück

Gesamt (CHF 1’433.81 / Stück)

CHF 1’433.81

zzgl. MwSt.

Kostenfreier Versand

nur CHF 120.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 63 A
Polzahl: 5
Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
Uhrzeit-Stellung: 6 h
Kennfarbe: rot
Schutzart (IP): IP67
Schalter: mit Ein-/Ausschalter ohne Verriegelung
Ausführung des Schalters: Sonderschalter
Mit FI-Schutzschalter: nein
Leerplätze auf Tragschiene: ja
Werkstoff des Gehäuses: Kunststoff
Ausführung: Unterteil und Oberteil
Absicherung: ohne
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: vernickelt
Militärausführung: nein

Produkt-Art: CEE Wandsteckdose

Besonderheiten: mit EIN/AUS-Schalter

Nennspannung: 400 V

Nennstrom: 63.0 A

Nennstrom - gerundet: 63 A

Anschluss A: CEE-Steckdose 63 A 5polig

Adern: 5

Ausführung: Unterteil und Oberteil

: IP67

Herstellerfarbe: Rot

Abm.: (L x B x H) 192 x 180 x 503 mm

Länge: 192 mm

Breite: 180 mm

Höhe: 503 mm

Inhalt: 1 St.

Polzahl: 5

Material: Kunststoff

Betriebsspannung: 400 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3135057 Bals Elektrotechnik 17066 17066 CEE Wandsteckdose 63.0 A 5polig 400 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3135057 Bals Elektrotechnik 17066 17066 CEE Wandsteckdose 63.0 A 5polig 400 V 1 St.

Beschreibung

Wandsteckdose TE abschaltbar, abgesichert
63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 460x180 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Absicherung: ohne
Kabeleinführung: 1xM40 oben, 1xM40/M32 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035
Gerätehöhe: 503 mm, Gerätebreite: 180 mm, Gerätetiefe: 192 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 4 Bügelschlösser mit einem Bügeldurchmesser bis 7mm, Im Gehäuseunterteil ist eine Tragschiene vorhanden, Eine Tragschiene für 8 Teilungseinheiten waagerecht ist unter der Betätigungsklappe vorhanden
