Bals Elektrotechnik 13693 13693 CEE Anbaudose 16.0 A 4polig 400 V 1 St.

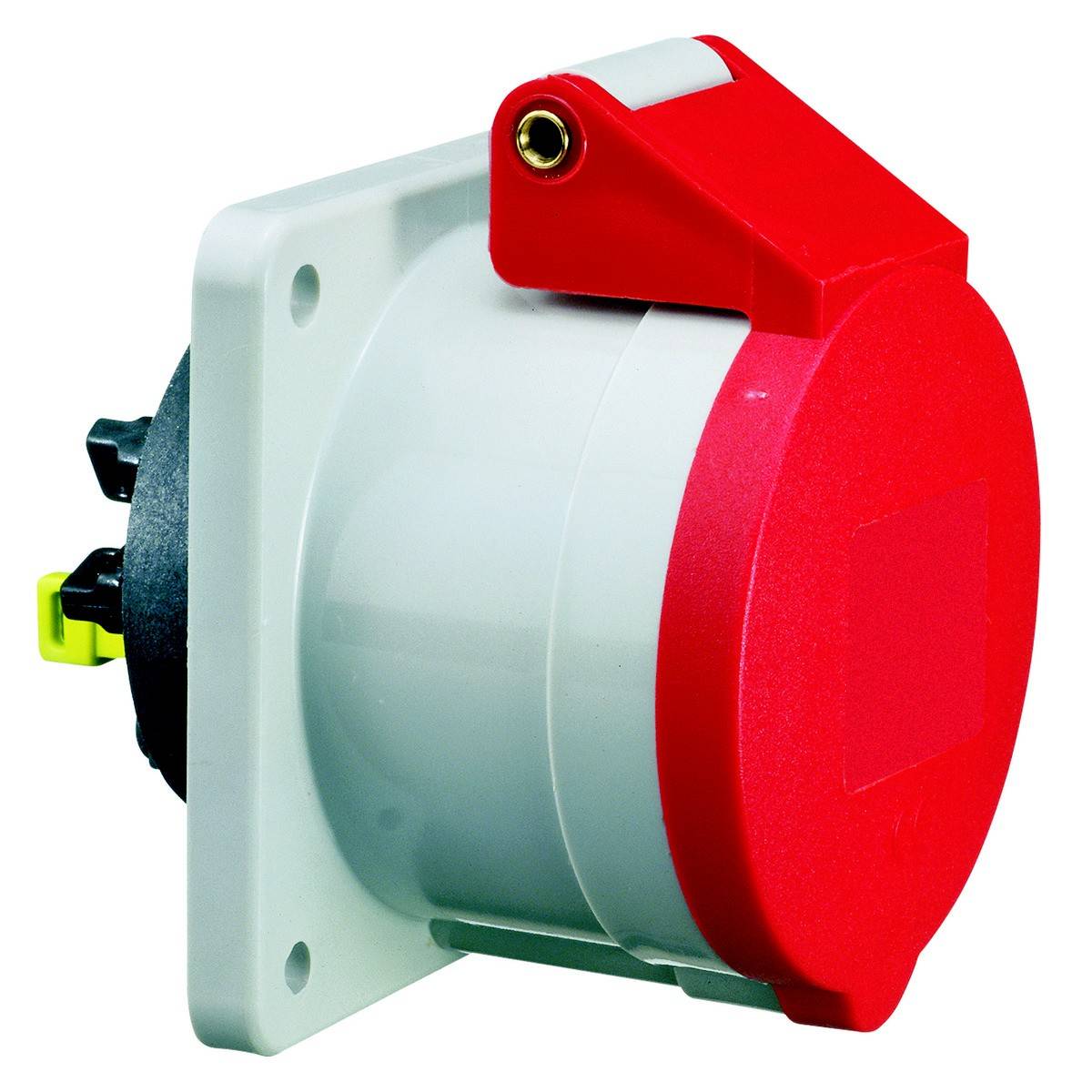

Ein roter, runder Steckdosenstecker, montiert auf einer grauen Platte, mit einem Hebel oben. Geeignet für industrielle Anwendungen.

Rote und weiße industrielle Steckdose, an Wand montiert, mit Schutzabdeckung.

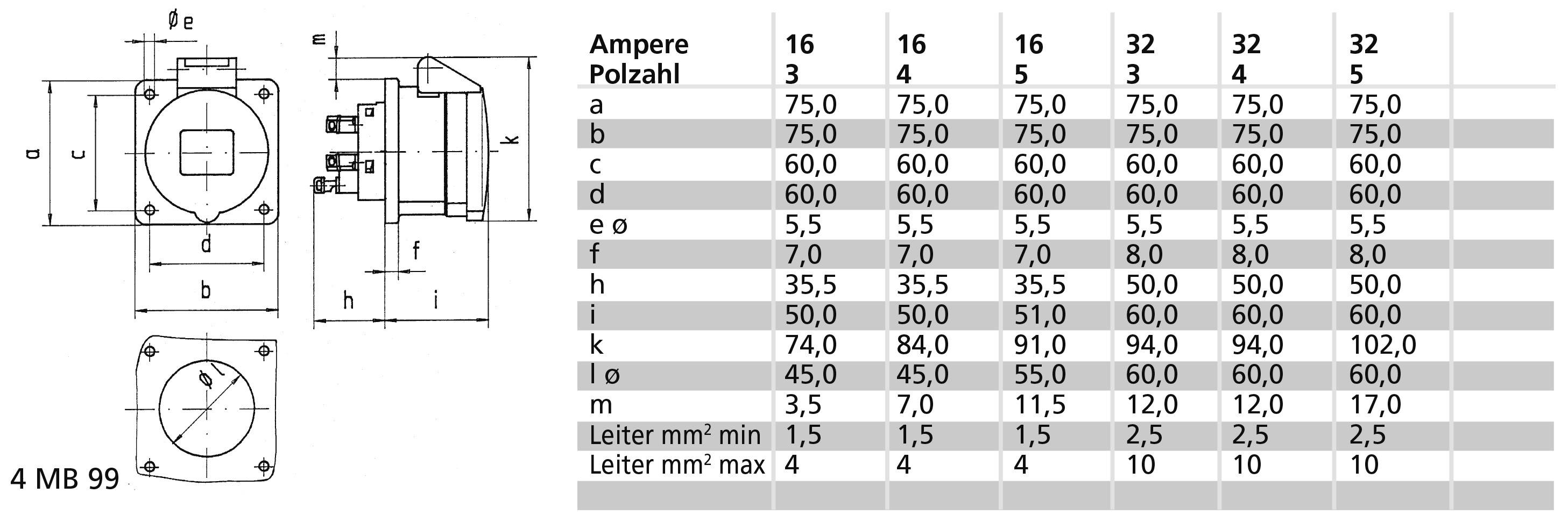

'Maßzeichnung und Tabelle für Elektronikkomponenten. Amperewerte 16-32, Polzahlen 3-5. Details der Maße und Leitergrößen angegeben.'

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 24.93 / Stück)

CHF 35.24

-29 %

CHF 24.93

zzgl. gesetzl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 16 A
Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
Polzahl: 4
Uhrzeit-Stellung: 6 h
Kennfarbe: rot
RAL-Nummer: 3000
Schutzart (IP): IP44
Anschlusstechnik: schraublose Klemme
Steckrichtung: gerade
Kabeleinführung: sonstige
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: unbehandelt
Militärausführung: nein
Flanschmaß vertikal: 75 mm
Bohrlochabstand vertikal: 60 mm
Flanschmaß horizontal: 75 mm
Bohrlochabstand horizontal: 60 mm

Produkt-Art: CEE Anbaudose

Nennspannung: 400 V

Nennstrom: 16.0 A

Nennstrom - gerundet: 16 A

Anschluss A: Schraubenlose Klemme

Ausführung: gerade

: IP44

Herstellerfarbe: Rot

Inhalt: 1 St.

Polzahl: 4

Anschluss: Klemme

Material (Details): Kunststoff

Betriebsspannung: 400 V

Dokumente & Downloads

Datenblatt

Datenblatt 3145903 Bals Elektrotechnik 13693 13693 CEE Anbaudose 16.0 A 4polig 400 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3145903 Bals Elektrotechnik 13693 13693 CEE Anbaudose 16.0 A 4polig 400 V 1 St.

Beschreibung

Anbausteckdose QUICK-CONNECT gerade
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035
Gerätehöhe: 82 mm, Gerätebreite: 75 mm, Gerätetiefe: 88 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm
Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm
