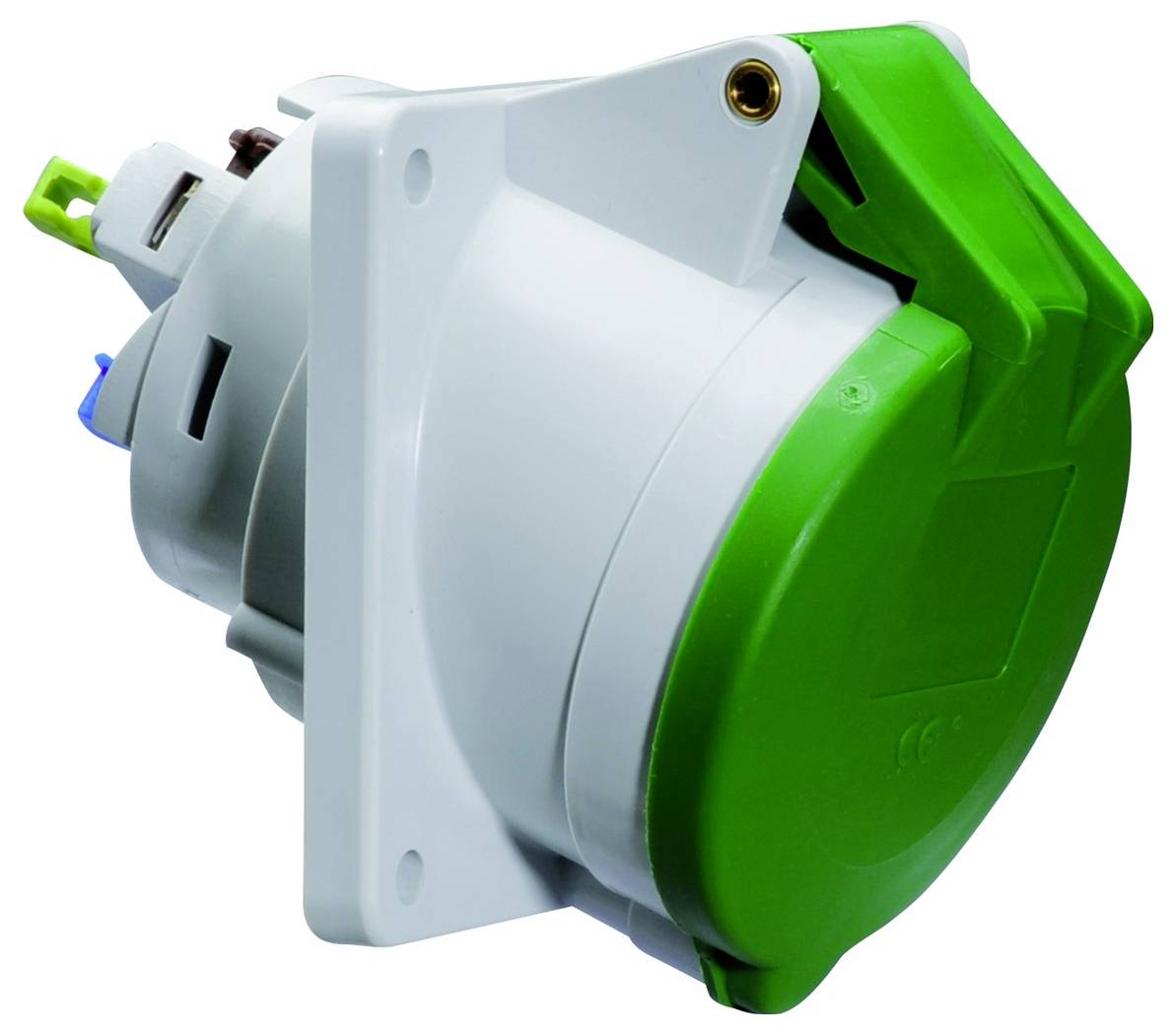

Abbildung ähnlich
Bals Elektrotechnik 12869 12869 CEE Anbaudose 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 125.95 / Stück)
CHF 125.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Polzahl: 3
- Werkstoff: Kunststoff
- RAL-Nummer: 6002
- Schutzart (IP): IP44
- IEC-Stromstärke: 32 A
- Spannung nach EN 60309-2: 50-500 V (>300-500 Hz) grün
- Uhrzeit-Stellung: 2 h
- Kennfarbe: grün
- Anschlusstechnik: schraublose Klemme
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: unbehandelt
- Militärausführung: nein
- Steckrichtung: abgewinkelt
- Flanschmaß vertikal: 85 mm
- Bohrlochabstand vertikal: 70 mm
- Bohrlochabstand horizontal: 70 mm
- Flanschmaß horizontal: 85 mm
- Produkt-Art
CEE Anbaudose
- Besonderheiten
schraublose Anschlussklemmen
- Adern
3
- Ausführung
Anbausteckdose Quick-Connect geneigt
- Normen
EN 60309-2
- Abm.
(L x B x H) 118 x 85 x 94 mm
- Länge
118 mm
- Breite
85 mm
- Höhe
94 mm
- Inhalt
1 St.
- Polzahl
3
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3547808 Bals Elektrotechnik 12869 12869 CEE Anbaudose 1 St.
Beschreibung
Anbausteckdose Quick-Connect geneigt
32A 3p (2P+PE) >50V grün >300-500Hz (> 50V~) 2h IP44
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035
Gerätehöhe: 94 mm, Gerätebreite: 85 mm, Gerätetiefe: 118 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
32A 3p (2P+PE) >50V grün >300-500Hz (> 50V~) 2h IP44
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035
Gerätehöhe: 94 mm, Gerätebreite: 85 mm, Gerätetiefe: 118 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
