Bals Elektrotechnik 12814 12814 CEE Anbaudose 16.0 A 4polig 400 V 1 St.

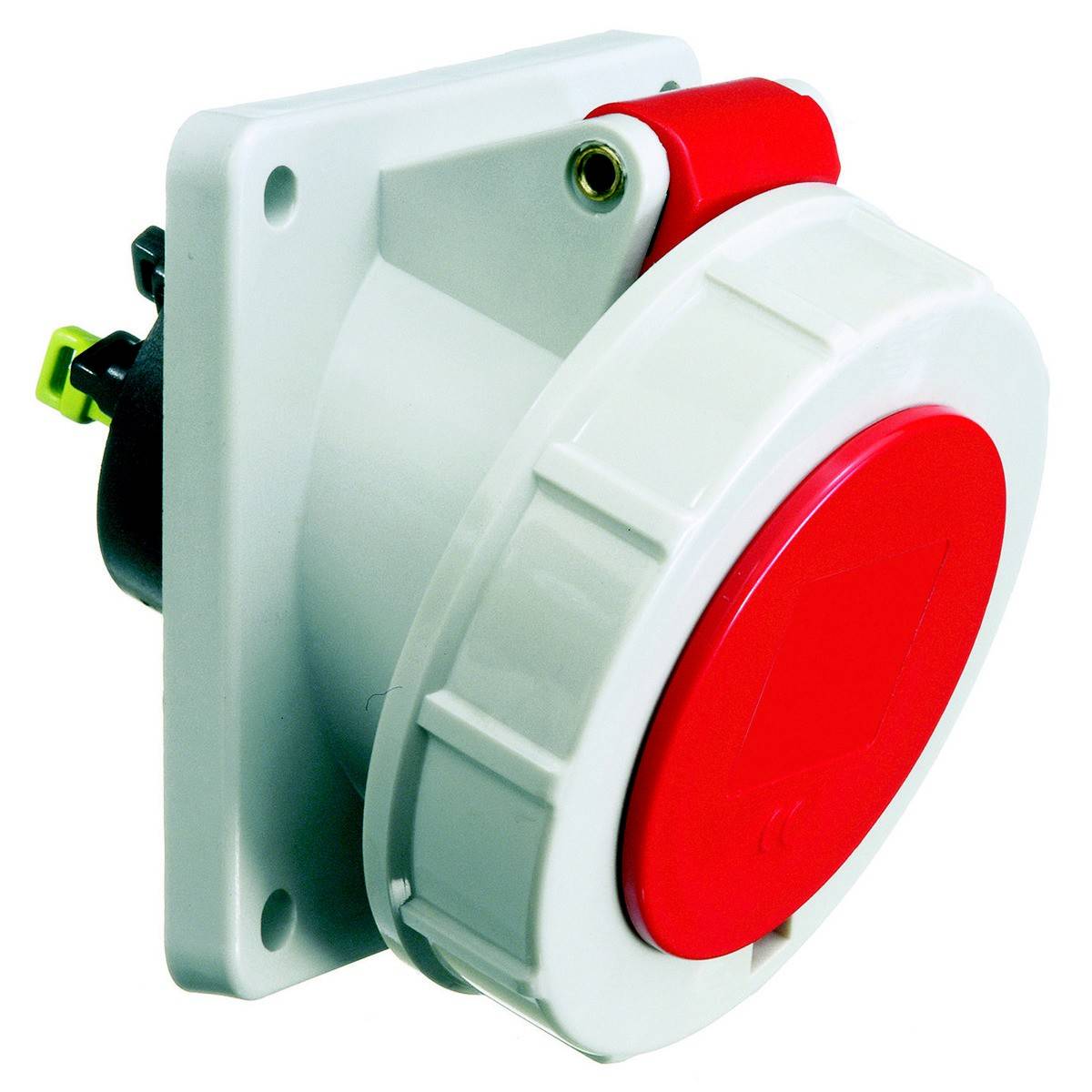

Ein weißer und roter Drehstromstecker, geeignet für industrielle Anwendungen, an einer grauen Wand montiert.

Elektrische Steckdose mit rotem Schalter, montiert auf weißer Platte; industrielles Design für robuste Anwendungen.

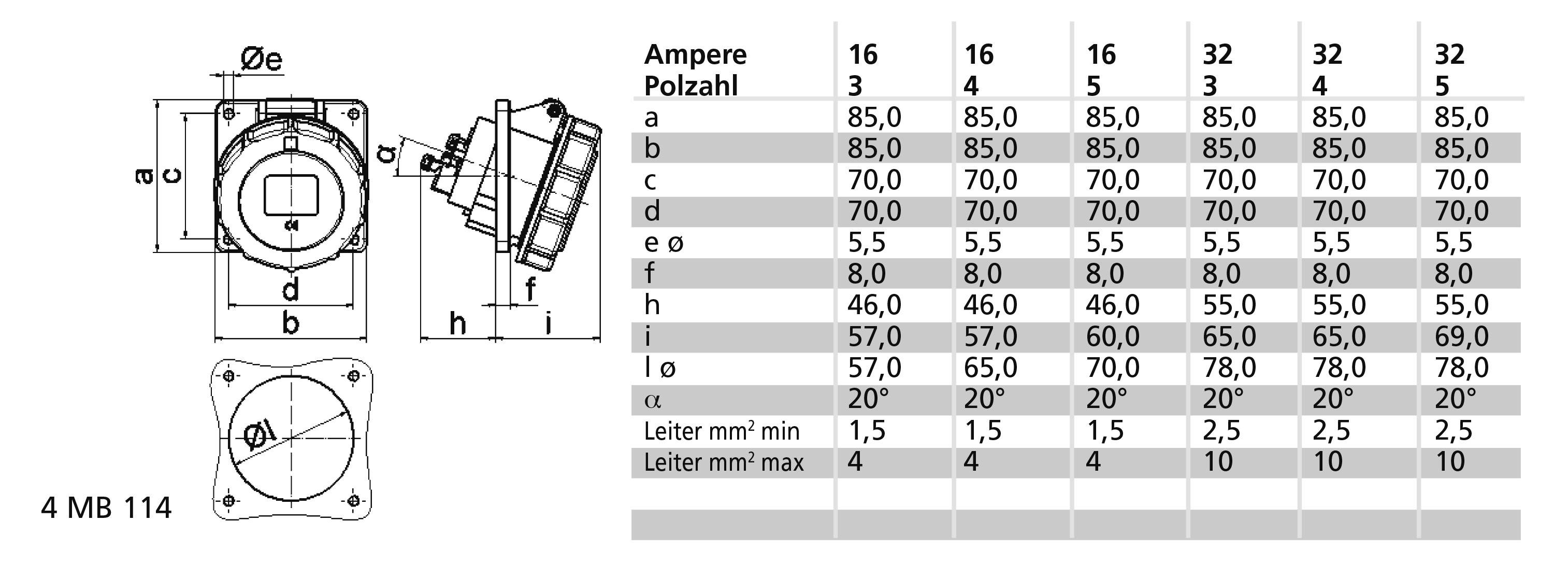

Technische Zeichnung eines Steckverbinders mit Maßen und einer Tabelle. Die Tabelle zeigt Werte für Amperestärken 16, 32, und 63 bei verschiedenen Polzahlen.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 81.36 / Stück)

CHF 81.36

zzgl. gesetzl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 16 A
Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
Polzahl: 4
Uhrzeit-Stellung: 6 h
Kennfarbe: rot
RAL-Nummer: 3000
Schutzart (IP): IP67
Anschlusstechnik: schraublose Klemme
Steckrichtung: abgewinkelt
Kabeleinführung: sonstige
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: unbehandelt
Militärausführung: nein
Flanschmaß vertikal: 85 mm
Bohrlochabstand vertikal: 70 mm
Flanschmaß horizontal: 85 mm
Bohrlochabstand horizontal: 70 mm

Produkt-Art: CEE Anbaudose

Nennspannung: 400 V

Nennstrom: 16.0 A

Nennstrom - gerundet: 16 A

Anschluss A: Schraubenlose Klemme

Ausführung: abgewinkelt

: IP67

Herstellerfarbe: Rot

Inhalt: 1 St.

Polzahl: 4

Anschluss: Klemme

Material (Details): Kunststoff

Betriebsspannung: 400 V

: 3000

: 4

: Kunststoff

: unbehandelt

: 16 A

: schraublose Klemme

: abgewinkelt

: CuZn

: IP67

: FALSE

: 6 h

: rot

: 400 V (50+60 Hz) rot

Dokumente & Downloads

Datenblatt

Datenblatt 3146121 Bals Elektrotechnik 12814 12814 CEE Anbaudose 16.0 A 4polig 400 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3146121 Bals Elektrotechnik 12814 12814 CEE Anbaudose 16.0 A 4polig 400 V 1 St.

Beschreibung

Anbausteckdose QUICK-CONNECT geneigt
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 90 mm, Gerätebreite: 85 mm, Gerätetiefe: 99 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
