Bals Elektrotechnik 12805 12805 CEE Anbaudose 16.0 A 5polig 400 V 1 St.

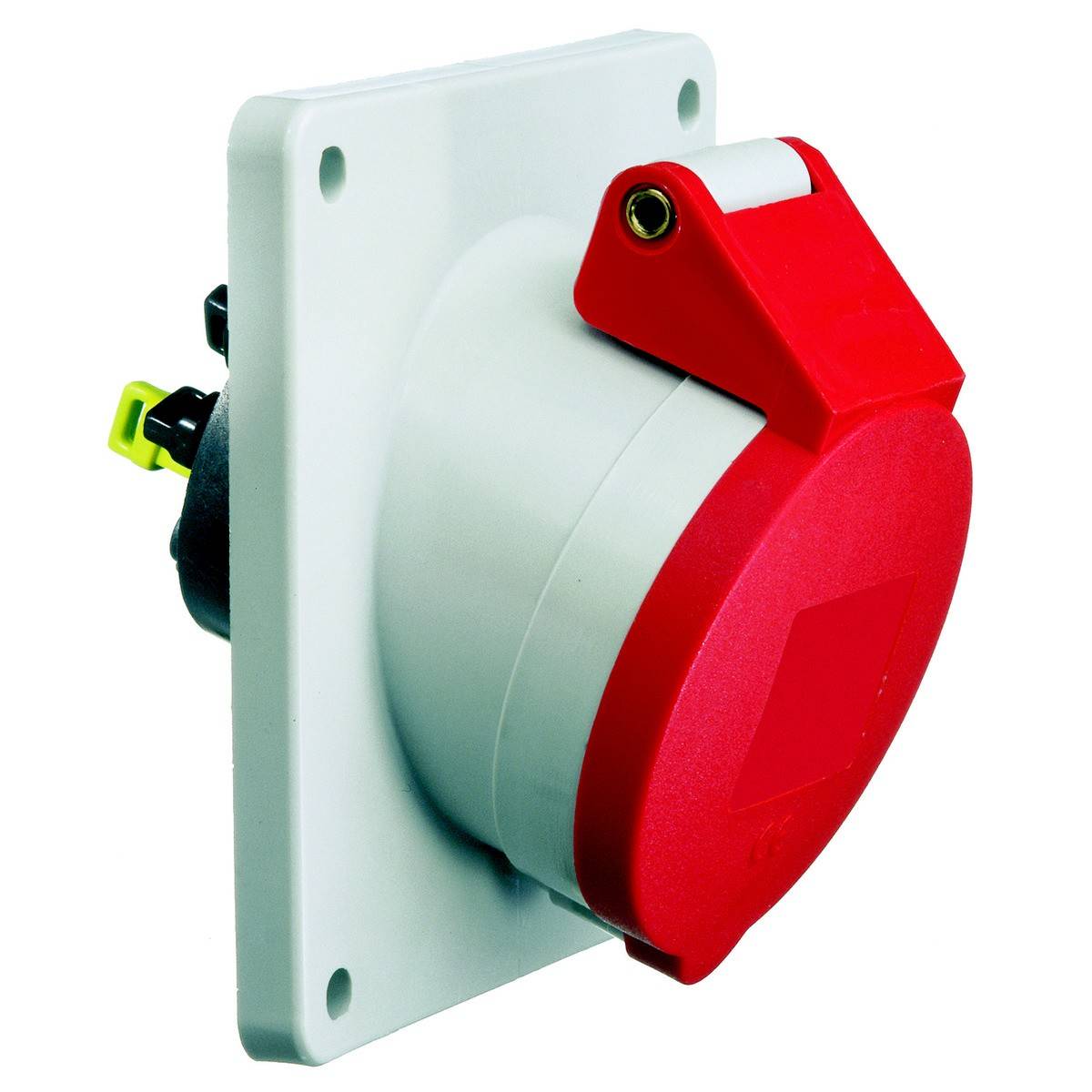

Eine rot-weiße industrielle Powerlock-Buchse für elektrische Anschlüsse, an einer weißen Montageplatte befestigt.

Industrielle Steckdose mit rotem Deckel und weißer Basis, Wandmontage, für hohe Stromstärken ausgelegt.

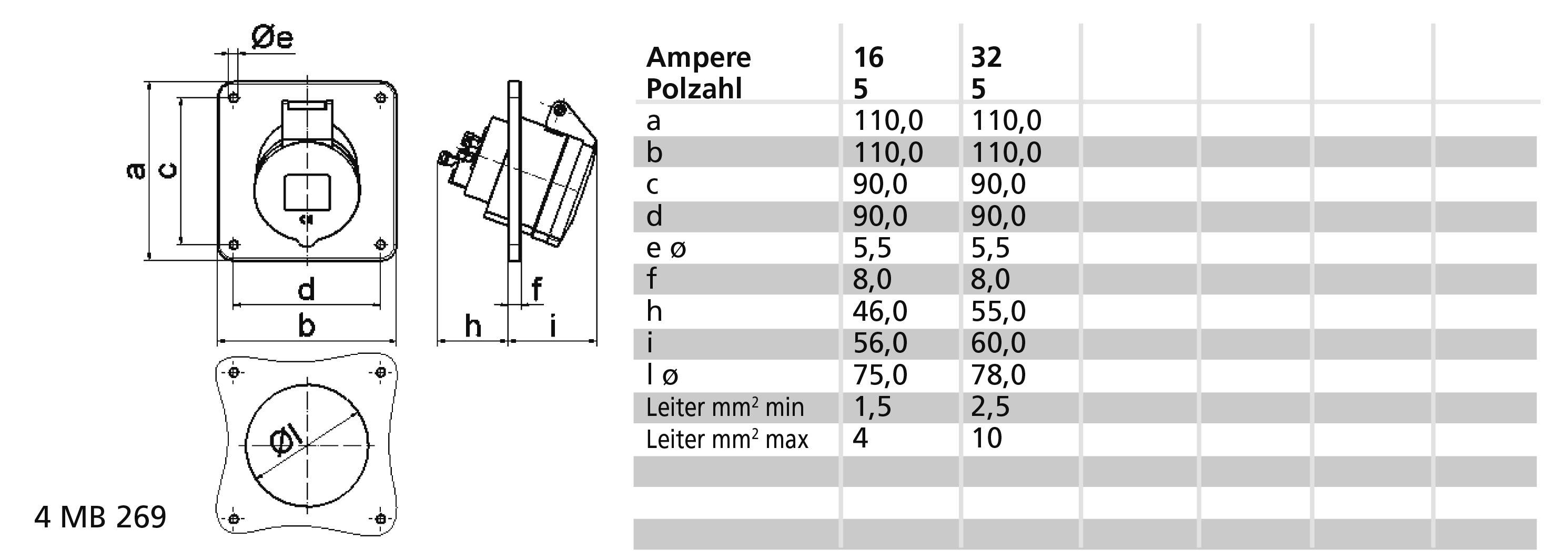

'4 MB 269' Steckdose technische Zeichnung. Zeigt Maße (a, b, d, e) für Ampere 16 und 32. Tabelle mit Buchstabenangaben und Maßen.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 53.61 / Stück)

CHF 70.52

-24 %

CHF 53.61

zzgl. gesetzl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 16 A
Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
Polzahl: 5
Uhrzeit-Stellung: 6 h
Kennfarbe: rot
RAL-Nummer: 3000
Schutzart (IP): IP44
Anschlusstechnik: schraublose Klemme
Steckrichtung: abgewinkelt
Kabeleinführung: sonstige
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: unbehandelt
Militärausführung: nein
Flanschmaß vertikal: 110 mm
Bohrlochabstand vertikal: 90 mm
Flanschmaß horizontal: 110 mm
Bohrlochabstand horizontal: 90 mm

Produkt-Art: CEE Anbaudose

Nennspannung: 400 V

Nennstrom: 16.0 A

Nennstrom - gerundet: 16 A

Anschluss A: Schraubenlose Klemme

Ausführung: abgewinkelt

: IP44

Herstellerfarbe: Rot

Inhalt: 1 St.

Polzahl: 5

Anschluss: Klemme

Material (Details): Kunststoff

Betriebsspannung: 400 V

Dokumente & Downloads

Datenblatt

Datenblatt 3145919 Bals Elektrotechnik 12805 12805 CEE Anbaudose 16.0 A 5polig 400 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3145919 Bals Elektrotechnik 12805 12805 CEE Anbaudose 16.0 A 5polig 400 V 1 St.

Beschreibung

Anbausteckdose QUICK-CONNECT geneigt
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035
Gerätehöhe: 110 mm, Gerätebreite: 110 mm, Gerätetiefe: 96 mm
Flanschmaß vertikal: 110 mm, Flanschmaß horizontal: 110 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
