Bals Elektrotechnik 12796 12796 CEE Anbaudose 32.0 A 4polig 500 V 1 St.

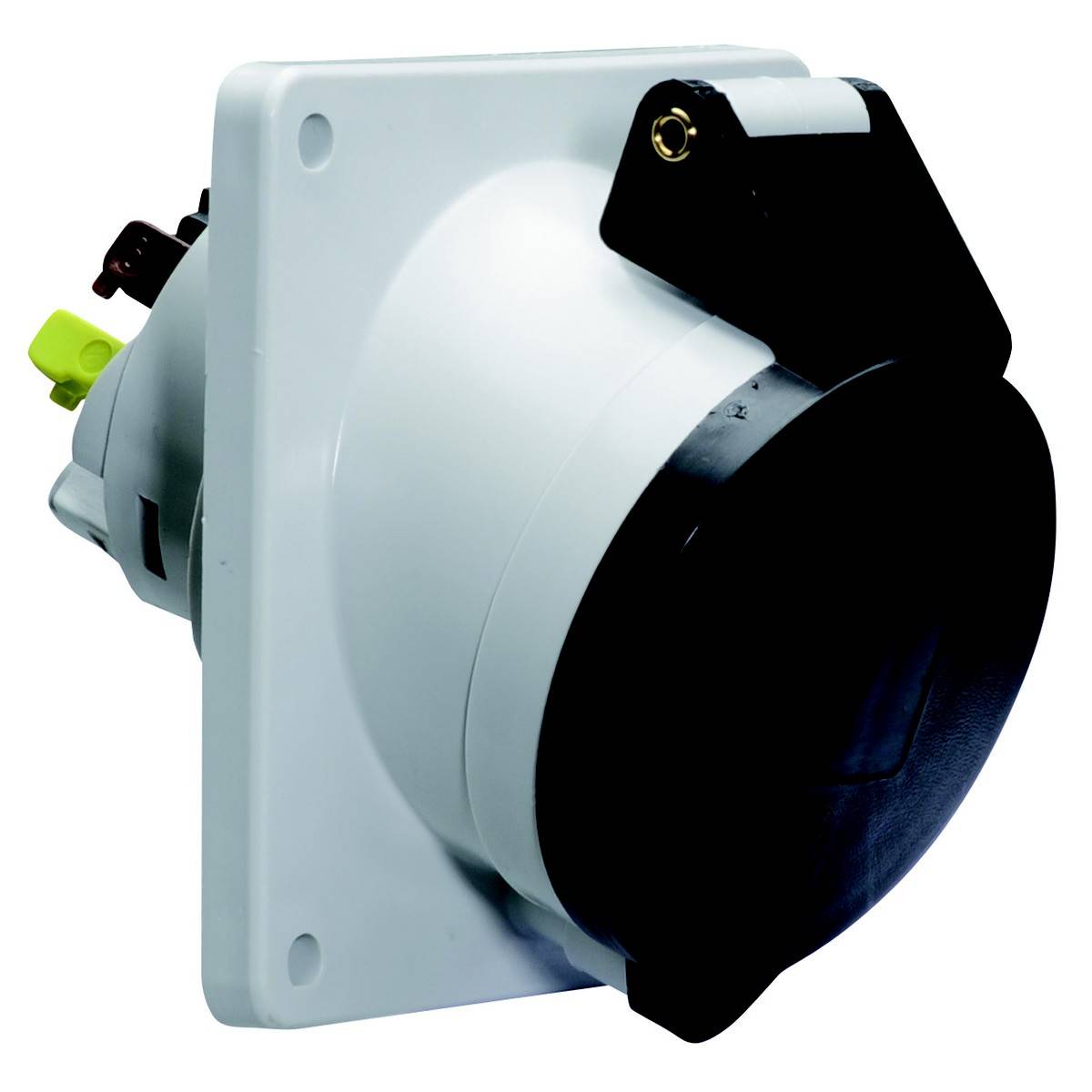

Weiße, rechteckige Steckdosenabdeckung mit schwarzem, klappbarem Verschluss. Verwendet zur sicheren Verbindung elektrischer Geräte.

Ein weißer und schwarzer elektrischer Wandstecker mit Befestigungsplatte, seitlich fotografiert.

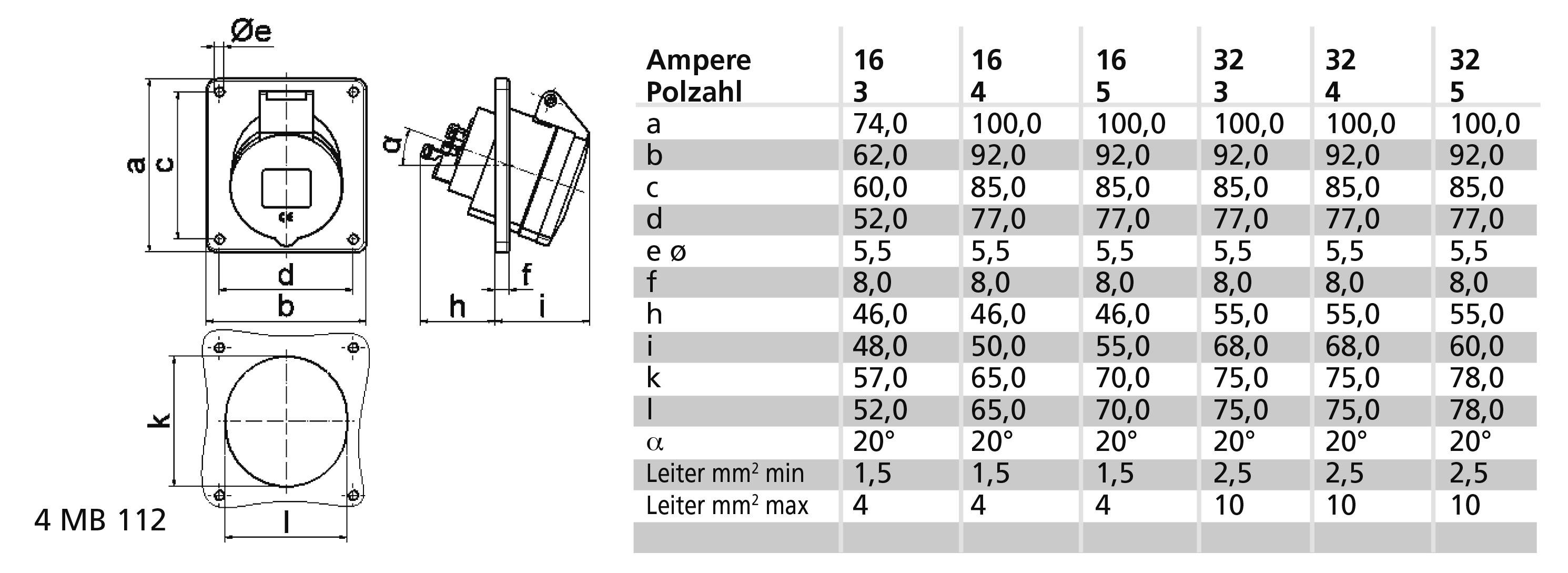

'Technische Zeichnung eines Elektroanschlusses mit Maßen in Millimetern. Tabelle zeigt Ampere, Polzahl und Maße a-k für verschiedene Modelle.'

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 86.91 / Stück)

CHF 120.66

-28 %

CHF 86.91

zzgl. gesetzl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 32 A
Spannung nach EN 60309-2: 500 V (50+60 Hz) schwarz
Polzahl: 4
Uhrzeit-Stellung: 7 h
Kennfarbe: schwarz
RAL-Nummer: 9005
Schutzart (IP): IP44
Anschlusstechnik: schraublose Klemme
Steckrichtung: abgewinkelt
Kabeleinführung: sonstige
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: unbehandelt
Militärausführung: nein
Flanschmaß vertikal: 100 mm
Bohrlochabstand vertikal: 85 mm
Flanschmaß horizontal: 92 mm
Bohrlochabstand horizontal: 77 mm

Produkt-Art: CEE Anbaudose

Nennspannung: 500 V

Nennstrom: 32.0 A

Nennstrom - gerundet: 32 A

Anschluss A: Schraubenlose Klemme

Ausführung: abgewinkelt

: IP44

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Polzahl: 4

Anschluss: Klemme

Material (Details): Kunststoff

Betriebsspannung: 500 V

Dokumente & Downloads

Datenblatt

Datenblatt 3146163 Bals Elektrotechnik 12796 12796 CEE Anbaudose 32.0 A 4polig 500 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3146163 Bals Elektrotechnik 12796 12796 CEE Anbaudose 32.0 A 4polig 500 V 1 St.

Beschreibung

Anbausteckdose QUICK-CONNECT geneigt
32A 4p (3P+PE) 500V (480 - 500V~) 7h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035
Gerätehöhe: 101 mm, Gerätebreite: 92 mm, Gerätetiefe: 117 mm
Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
