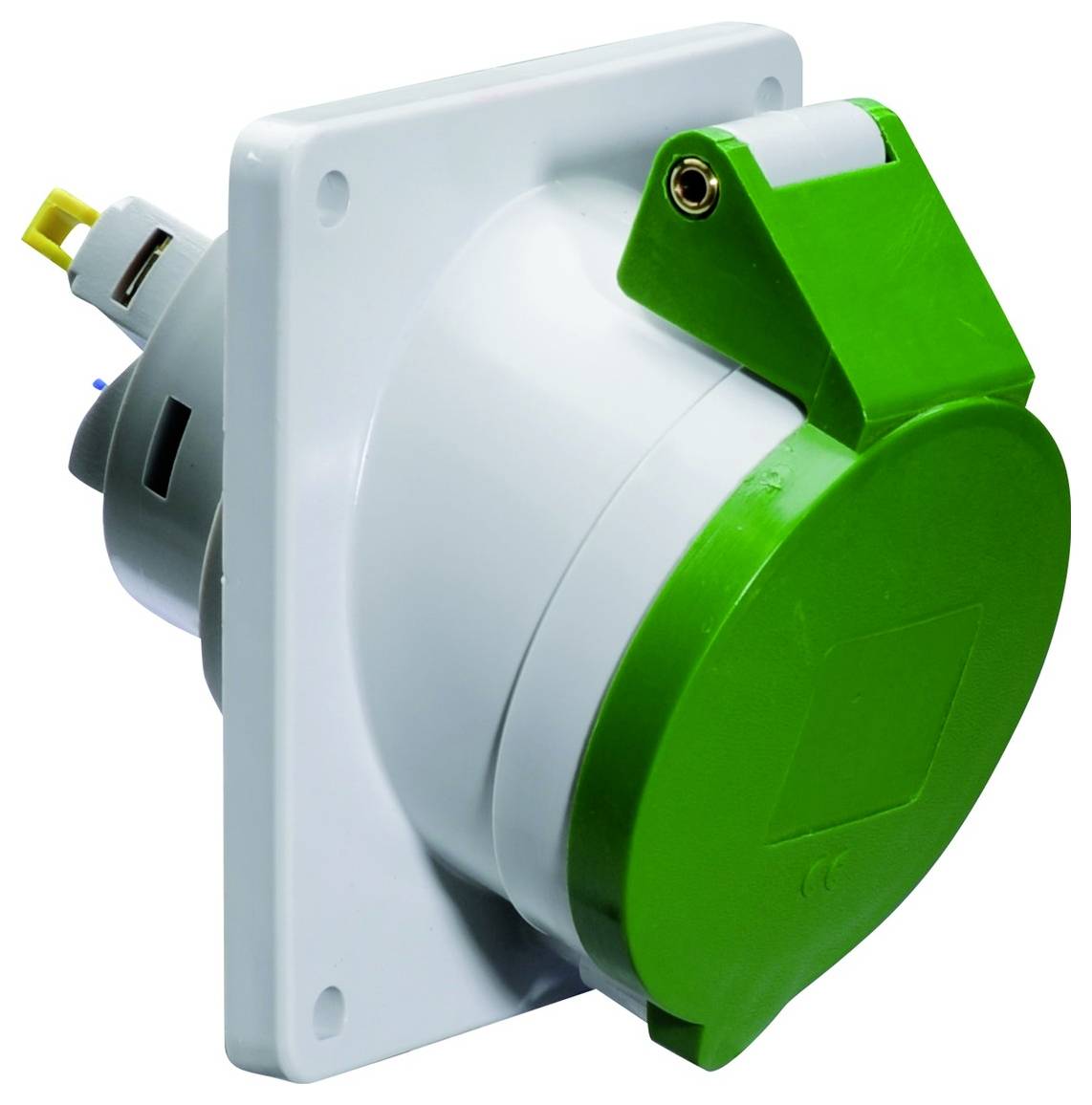

Abbildung ähnlich
Bals Elektrotechnik 12786 12786 CEE Anbaudose 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 101.95 / Stück)
CHF 101.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Polzahl: 5
- Werkstoff: Kunststoff
- RAL-Nummer: 6002
- Schutzart (IP): IP44
- IEC-Stromstärke: 16 A
- Spannung nach EN 60309-2: 50-500 V (100-300 Hz) grün
- Uhrzeit-Stellung: 10 h
- Kennfarbe: grün
- Anschlusstechnik: schraublose Klemme
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: unbehandelt
- Militärausführung: nein
- Steckrichtung: abgewinkelt
- Flanschmaß vertikal: 100 mm
- Bohrlochabstand vertikal: 85 mm
- Bohrlochabstand horizontal: 77 mm
- Flanschmaß horizontal: 92 mm
- Produkt-Art
CEE Anbaudose
- Besonderheiten
schraublose Anschlussklemmen
- Adern
5
- Ausführung
Quick-Connect geneigt
- Normen
EN 60309-2
- Herstellerfarbe
RAL 6002 (Laubgrün)
- Abm.
(L x B x H) 96 x 92 x 100 mm
- Länge
96 mm
- Breite
92 mm
- Höhe
100 mm
- Inhalt
1 St.
- Polzahl
5
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3547810 Bals Elektrotechnik 12786 12786 CEE Anbaudose 1 St.
Beschreibung
Anbausteckdose Quick-Connect geneigt
16A 5p (3P+N+PE) >50V grün 100-300Hz (> 50V~) 10h IP44
Frequenz: 100 bis einschließlich 300Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035
Gerätehöhe: 100 mm, Gerätebreite: 92 mm, Gerätetiefe: 96 mm
Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
16A 5p (3P+N+PE) >50V grün 100-300Hz (> 50V~) 10h IP44
Frequenz: 100 bis einschließlich 300Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035
Gerätehöhe: 100 mm, Gerätebreite: 92 mm, Gerätetiefe: 96 mm
Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
