Bals Elektrotechnik 12779 12779 CEE Anbaudose 16.0 A 4polig 400 V 1 St.

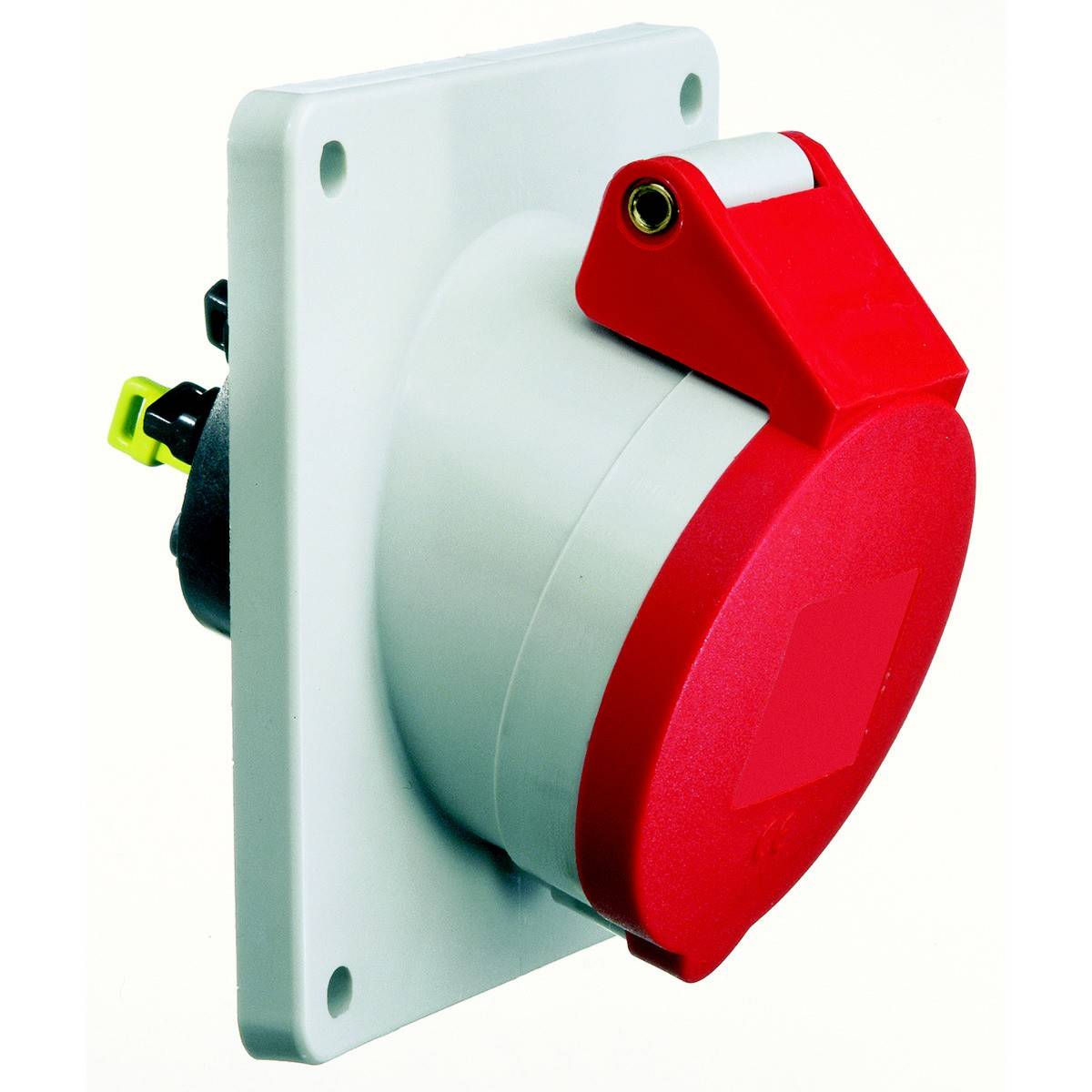

Industrielle rote Steckdose mit Schutzklappe, an einer weißen Platte montiert. Geeignet für hohe elektrische Lasten.

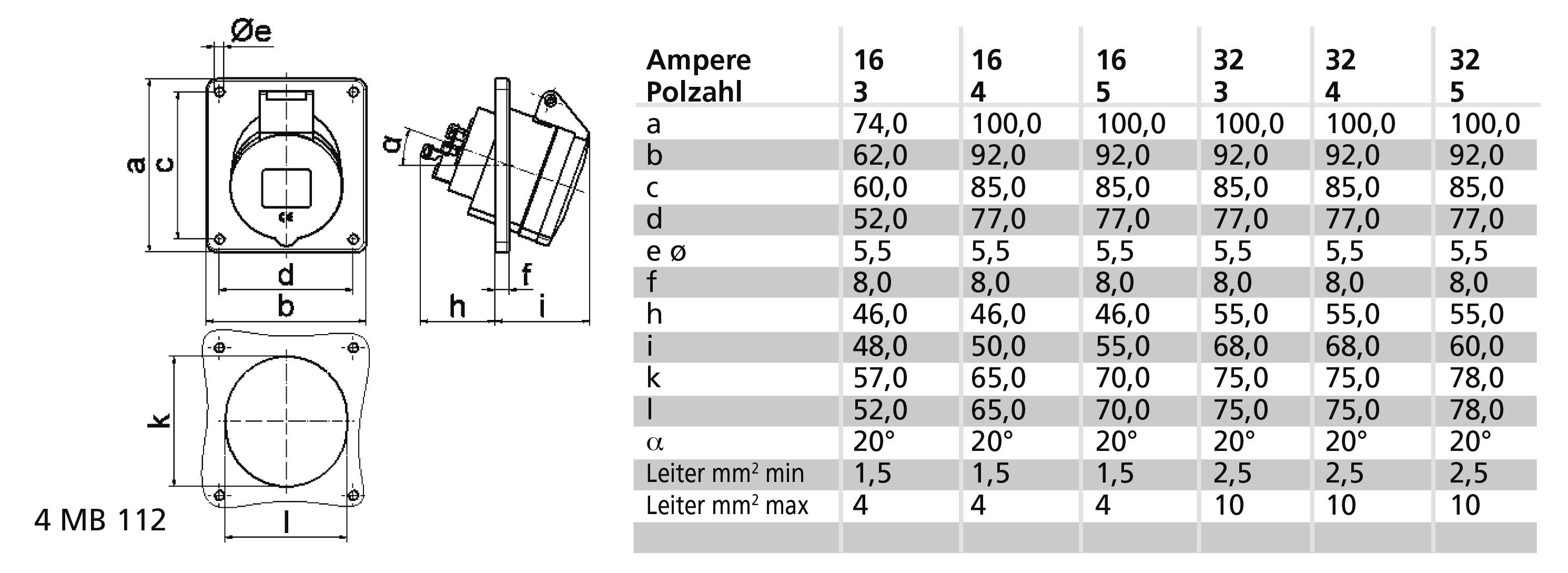

'Technische Zeichnung von Steckverbindern mit drei Ansichten: frontal, seitlich und von hinten. Tabelle zeigt Maße für verschiedene Ampere und Polzahlen.'

Industrie-Steckdose, rot und weiß, quadratische Basis, geeignet für Hochleistungs-Anschlüsse in industriellen Anwendungen.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 49.91 / Stück)

CHF 49.91

zzgl. gesetzl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 16 A
Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
Polzahl: 4
Uhrzeit-Stellung: 6 h
Kennfarbe: rot
RAL-Nummer: 3000
Schutzart (IP): IP44
Anschlusstechnik: schraublose Klemme
Steckrichtung: abgewinkelt
Kabeleinführung: sonstige
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: unbehandelt
Militärausführung: nein
Flanschmaß vertikal: 100 mm
Bohrlochabstand vertikal: 85 mm
Flanschmaß horizontal: 92 mm
Bohrlochabstand horizontal: 77 mm

Produkt-Art: CEE Anbaudose

Nennspannung: 400 V

Nennstrom: 16.0 A

Nennstrom - gerundet: 16 A

Anschluss A: Schraubenlose Klemme

Ausführung: abgewinkelt

: IP44

Herstellerfarbe: Rot

Inhalt: 1 St.

Polzahl: 4

Anschluss: Klemme

Material (Details): Kunststoff

Betriebsspannung: 400 V

Dokumente & Downloads

Datenblatt

Datenblatt 3145900 Bals Elektrotechnik 12779 12779 CEE Anbaudose 16.0 A 4polig 400 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3145900 Bals Elektrotechnik 12779 12779 CEE Anbaudose 16.0 A 4polig 400 V 1 St.

Beschreibung

Anbausteckdose QUICK-CONNECT geneigt
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035
Gerätehöhe: 100 mm, Gerätebreite: 92 mm, Gerätetiefe: 93 mm
Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
