Bals Elektrotechnik 12741 12741 CEE Anbaudose 16.0 A 5polig 400 V 1 St.

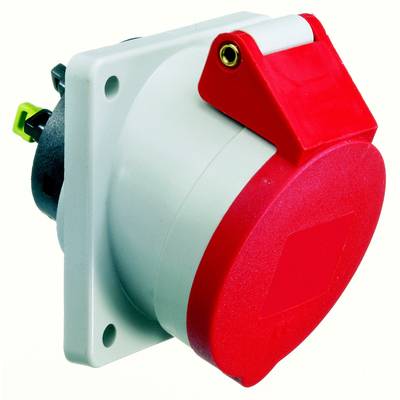

Rote Industriesteckdose mit Schutzklappe an weißer Halterung, geeignet für industrielle Anwendungen und hohe Stromstärken.

Technische Zeichnung eines Steckverbinders mit Maßen und Tabelle mit Ampere-Werten für verschiedene Polzahlen und Leiterquerschnitte.

Industrie-Steckdose, rot und weiß, zur Wandmontage, geeignet für hohe Spannungen. Geeignet für industrielle Anwendungen.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 20.31 / Stück)

CHF 22.24

-9 %

CHF 20.31

zzgl. gesetzl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Bals Elektrotech. Anbaudose Quick-Connect 16A 400V 5p 6H m.NG 12741

16 A, 400 V (50+60 Hz) rot, 5, 6 h, rot, 3000, Schutzart (IP): IP44, schraublose Klemme, abgewinkelt, Kunststoff, CuZn, unbehandelt, Militärausführung: nein, 87 mm, 70 mm, 71 mm, 52 mm

Technische Daten

IEC-Stromstärke: 16 A
Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
Polzahl: 5
Uhrzeit-Stellung: 6 h
Kennfarbe: rot
RAL-Nummer: 3000
Schutzart (IP): IP44
Anschlusstechnik: schraublose Klemme
Steckrichtung: abgewinkelt
Kabeleinführung: sonstige
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: unbehandelt
Militärausführung: nein
Flanschmaß vertikal: 87 mm
Bohrlochabstand vertikal: 70 mm
Flanschmaß horizontal: 71 mm
Bohrlochabstand horizontal: 52 mm

Produkt-Art: CEE Anbaudose

Nennspannung: 400 V

Nennstrom: 16.0 A

Nennstrom - gerundet: 16 A

Anschluss A: Schraubenlose Klemme

Ausführung: abgewinkelt

: IP44

Herstellerfarbe: Rot

Inhalt: 1 St.

Polzahl: 5

Anschluss: Klemme

Material (Details): Kunststoff

Betriebsspannung: 400 V

: 3000

: 5

: Kunststoff

: unbehandelt

: 16 A

: schraublose Klemme

: abgewinkelt

: CuZn

: IP44

: FALSE

: 6 h

: rot

: 400 V (50+60 Hz) rot

Dokumente & Downloads

Datenblatt

Datenblatt 3145918 Bals Elektrotechnik 12741 12741 CEE Anbaudose 16.0 A 5polig 400 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3145918 Bals Elektrotechnik 12741 12741 CEE Anbaudose 16.0 A 5polig 400 V 1 St.

Beschreibung

Anbausteckdose QUICK-CONNECT geneigt
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035
Gerätehöhe: 90 mm, Gerätebreite: 71 mm, Gerätetiefe: 96 mm
Flanschmaß vertikal: 87 mm, Flanschmaß horizontal: 71 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 52 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
