Bals Elektrotechnik 12689 12689 CEE Wandsteckdose 125.0 A 5polig 50 V 1 St.

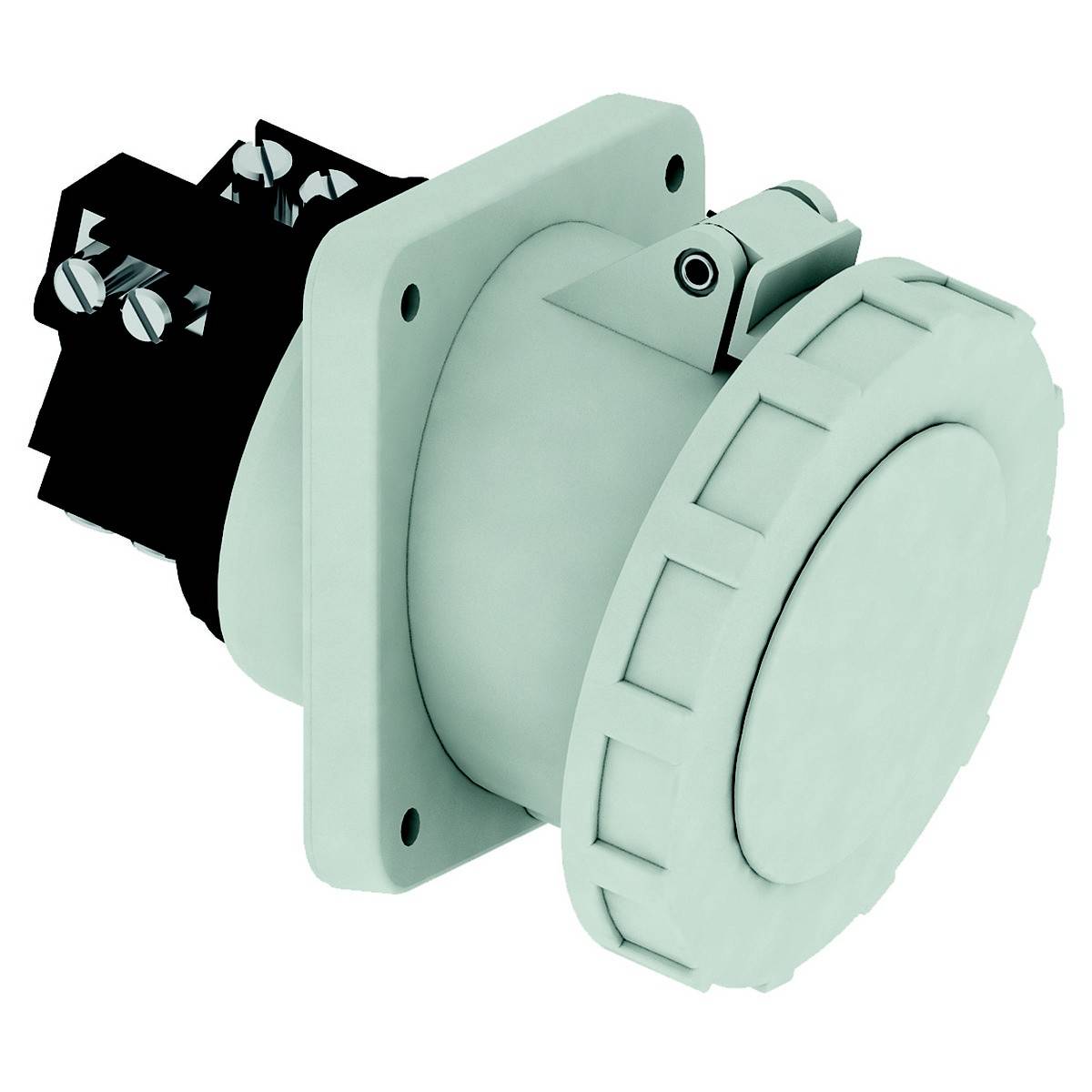

Industriestecker in hellem Gehäuse, geeignet für schwere Maschinen. Zeigt robuste Bauweise und mehrere Anschlusspunkte.

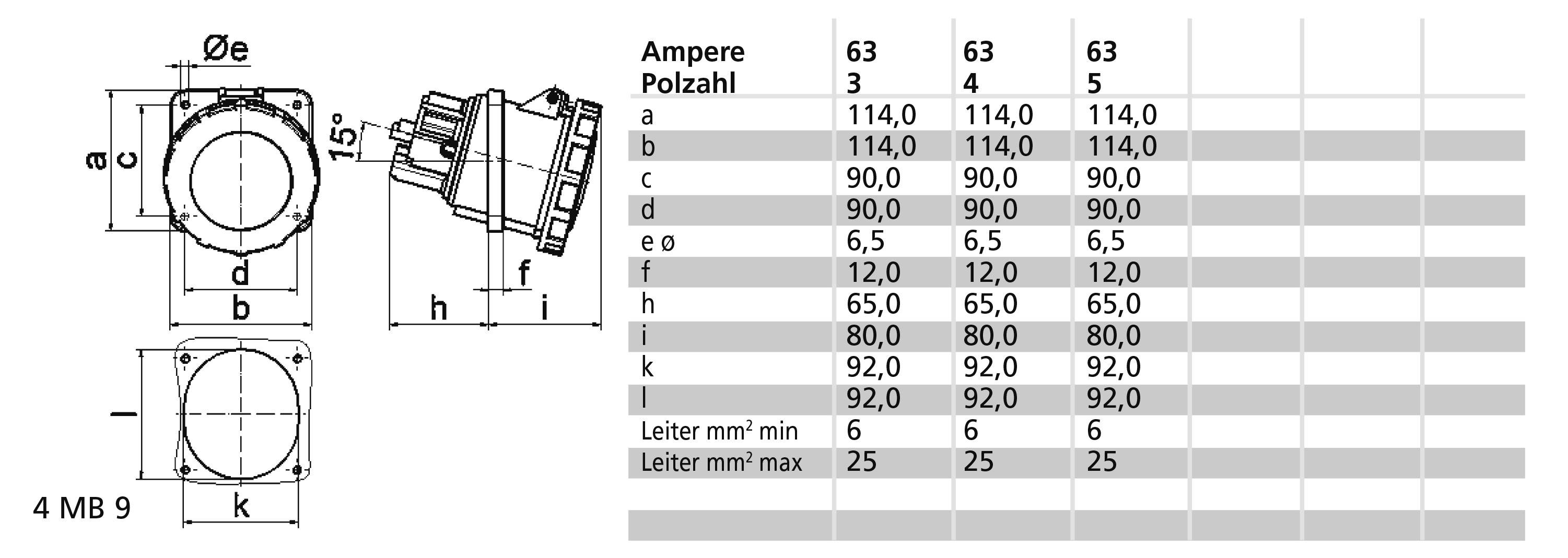

'Technische Zeichnung eines Steckers mit Maßangaben und Tabelle; zeigt diverse Abmessungen und Spezifikationen in Abhängigkeit von Amperezahl und Polzahl.'

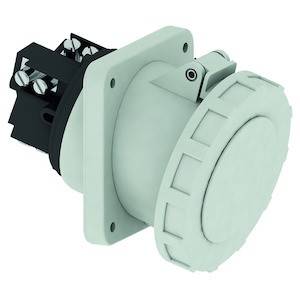

Industrie-Steckdose, rundes Gehäuse, seitlich angeschlossen, geeignet für Hochleistungsanwendungen.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Mi., 2. Dez.

Anzahl

Stück

Gesamt (CHF 827.89 / Stück)

CHF 827.89

zzgl. MwSt.

Kostenfreier Versand

nur CHF 74.28

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 125 A
Spannung nach EN 60309-2: >50 V grau
Polzahl: 5
Uhrzeit-Stellung: 1 h
Kennfarbe: grau
RAL-Nummer: 7035
Schutzart (IP): IP67
Anschlusstechnik: Schraubklemme
Steckrichtung: abgewinkelt
Kabeleinführung: sonstige
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: vernickelt
Militärausführung: nein
Flanschmaß vertikal: 114 mm
Bohrlochabstand vertikal: 90 mm
Flanschmaß horizontal: 114 mm
Bohrlochabstand horizontal: 90 mm

Produkt-Art: CEE Wandsteckdose

Nennspannung: 50 V

Nennstrom: 125.0 A

Nennstrom - gerundet: 125 A

Anschluss A: Schraubklemmen

Ausführung: abgewinkelt

: IP67

Herstellerfarbe: Grau

Inhalt: 1 St.

Polzahl: 5

Anschluss: Schraubklemme

Material (Details): Kunststoff

Betriebsspannung: 50 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3145142 Bals Elektrotechnik 12689 12689 CEE Wandsteckdose 125.0 A 5polig 50 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3145142 Bals Elektrotechnik 12689 12689 CEE Wandsteckdose 125.0 A 5polig 50 V 1 St.

Beschreibung

Anbausteckdose TE geneigt
125A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP67
Technische Kennfarbe: grau RAL 7035
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 70,0 qmm (möglicherweise begrenzt durch eingesetzte Kabeleinführung)
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grau RAL 7035, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 135 mm, Gerätebreite: 125 mm, Gerätetiefe: 172 mm
Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
