Bals Elektrotechnik 12368 12368 CEE Anbaudose 32.0 A 4polig 500 V 1 St.

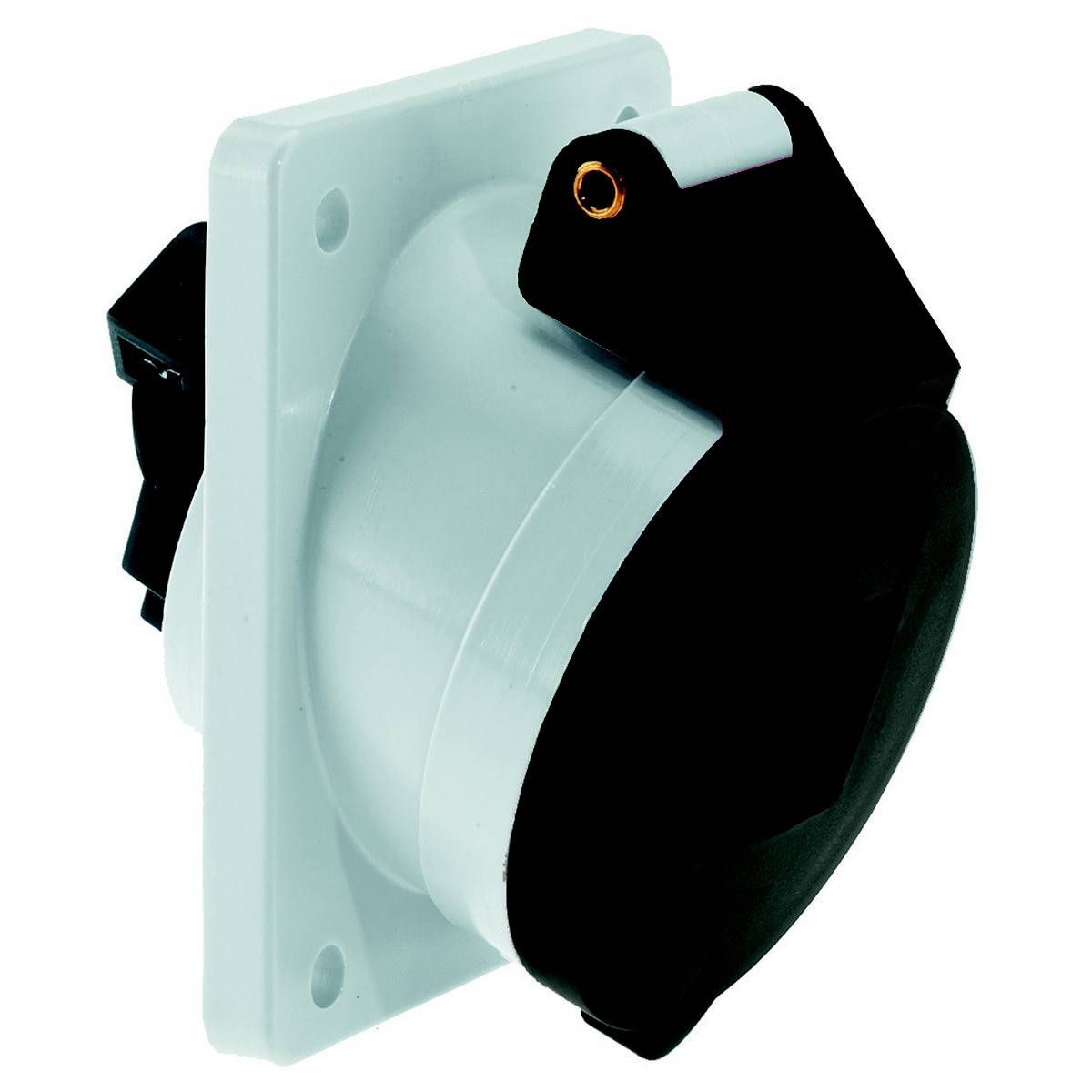

Industrielle Steckdose in weiß mit schwarzem Deckel, montiert auf einer quadratischen Basis.

Die Abbildung zeigt eine schwarze und weiße Wandsteckdose, die zur elektrischen Stromversorgung dient. Sie ist für industrielle Anwendungen geeignet.

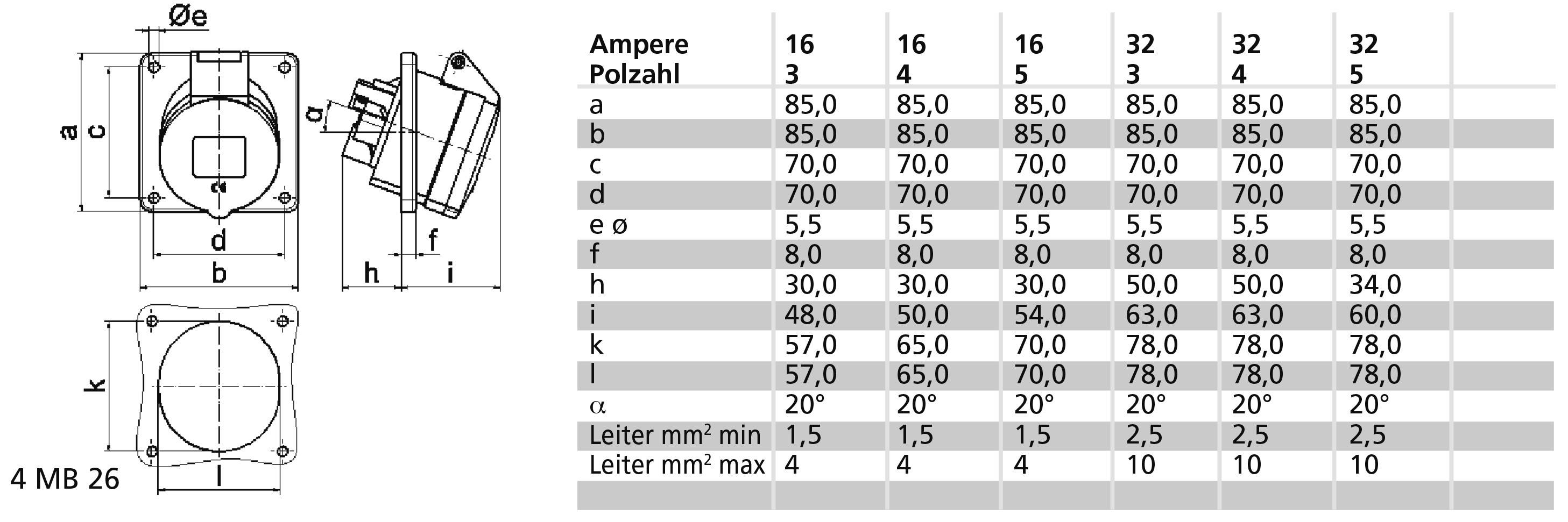

'Steckeranschlussdiagramm mit Tabellen. Zeigt Abmessungen (a-k) in mm und Leitergrößen für Stromstärken 16-32 Ampere und 3-5 Pole.'

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 86.91 / Stück)

CHF 86.91

zzgl. gesetzl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 32 A
Spannung nach EN 60309-2: 500 V (50+60 Hz) schwarz
Polzahl: 4
Uhrzeit-Stellung: 7 h
Kennfarbe: schwarz
RAL-Nummer: 9005
Schutzart (IP): IP44
Anschlusstechnik: Schraubklemme
Steckrichtung: abgewinkelt
Kabeleinführung: sonstige
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: unbehandelt
Militärausführung: nein
Flanschmaß vertikal: 85 mm
Bohrlochabstand vertikal: 70 mm
Flanschmaß horizontal: 85 mm
Bohrlochabstand horizontal: 70 mm

Produkt-Art: CEE Anbaudose

Nennspannung: 500 V

Nennstrom: 32.0 A

Nennstrom - gerundet: 32 A

Anschluss A: Schraubklemmen

Ausführung: abgewinkelt

: IP44

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Polzahl: 4

Anschluss: Schraubklemme

Material (Details): Kunststoff

Betriebsspannung: 500 V

Dokumente & Downloads

Datenblatt

Datenblatt 3146171 Bals Elektrotechnik 12368 12368 CEE Anbaudose 32.0 A 4polig 500 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3146171 Bals Elektrotechnik 12368 12368 CEE Anbaudose 32.0 A 4polig 500 V 1 St.

Beschreibung

Anbausteckdose geneigt
32A 4p (3P+PE) 500V (480 - 500V~) 7h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: mit Schraubklemme
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035
Gerätehöhe: 94 mm, Gerätebreite: 85 mm, Gerätetiefe: 114 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
