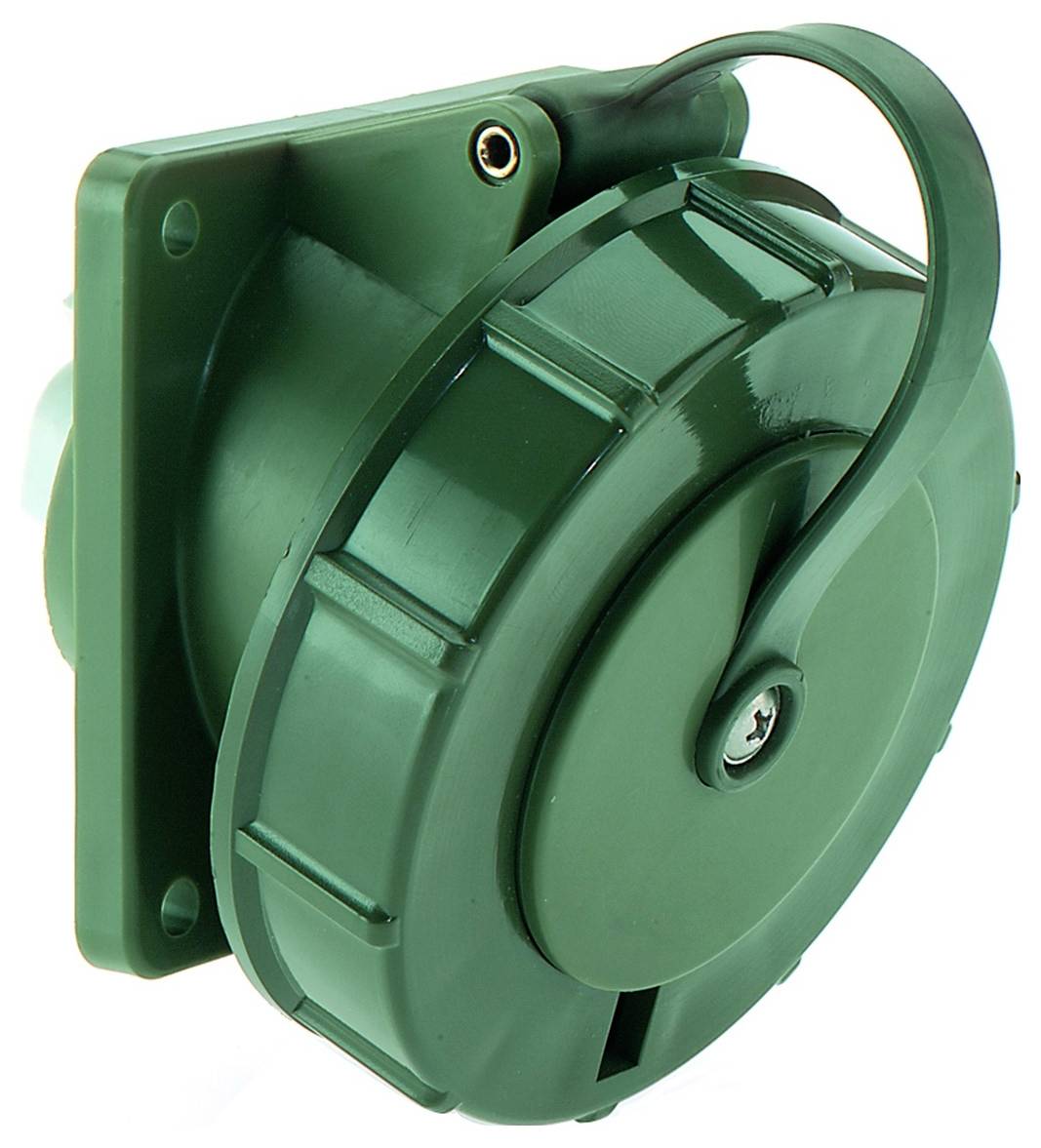

Bals Elektrotechnik 12239 12239 CEE Anbaudose 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 499.95 / Stück)
CHF 499.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Polzahl: 3
- Werkstoff: Kunststoff
- RAL-Nummer: 6031
- Schutzart (IP): IP67
- IEC-Stromstärke: 63 A
- Spannung nach EN 60309-2: 230 V (50+60 Hz) blau
- Uhrzeit-Stellung: 6 h
- Kennfarbe: grün
- Anschlusstechnik: Schraubklemme
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: ja
- Steckrichtung: abgewinkelt
- Flanschmaß vertikal: 114 mm
- Bohrlochabstand vertikal: 90 mm
- Bohrlochabstand horizontal: 90 mm
- Flanschmaß horizontal: 114 mm
- Produkt-Art
CEE Anbaudose
- Adern
3
- Normen
EN 60309-2
- Herstellerfarbe
RAL 6031 (Bronzegrün)
- Abm.
(L x B x H) 144 x 114 x 124 mm
- Länge
144 mm
- Breite
114 mm
- Höhe
124 mm
- Inhalt
1 St.
- Polzahl
3
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3546011 Bals Elektrotechnik 12239 12239 CEE Anbaudose 1 St.
Beschreibung
Anbausteckdose TN geneigt
63A 3p (2P+PE) 230V (200 - 250V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Bajonettring bronzegrün RAL 6031-F9
Gerätehöhe: 124 mm, Gerätebreite: 114 mm, Gerätetiefe: 144 mm
Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
Sonstige technische Eigenschaften: Ein Pilotkontakt ist vorhanden, Die Neigung beträgt 15°, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 BS 047
63A 3p (2P+PE) 230V (200 - 250V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Bajonettring bronzegrün RAL 6031-F9
Gerätehöhe: 124 mm, Gerätebreite: 114 mm, Gerätetiefe: 144 mm
Flanschmaß vertikal: 114 mm, Flanschmaß horizontal: 114 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
Sonstige technische Eigenschaften: Ein Pilotkontakt ist vorhanden, Die Neigung beträgt 15°, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 BS 047
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
