Bals Elektrotechnik 120587 120587 CEE Anbaudose 16.0 A 5polig 400 V 1 St.

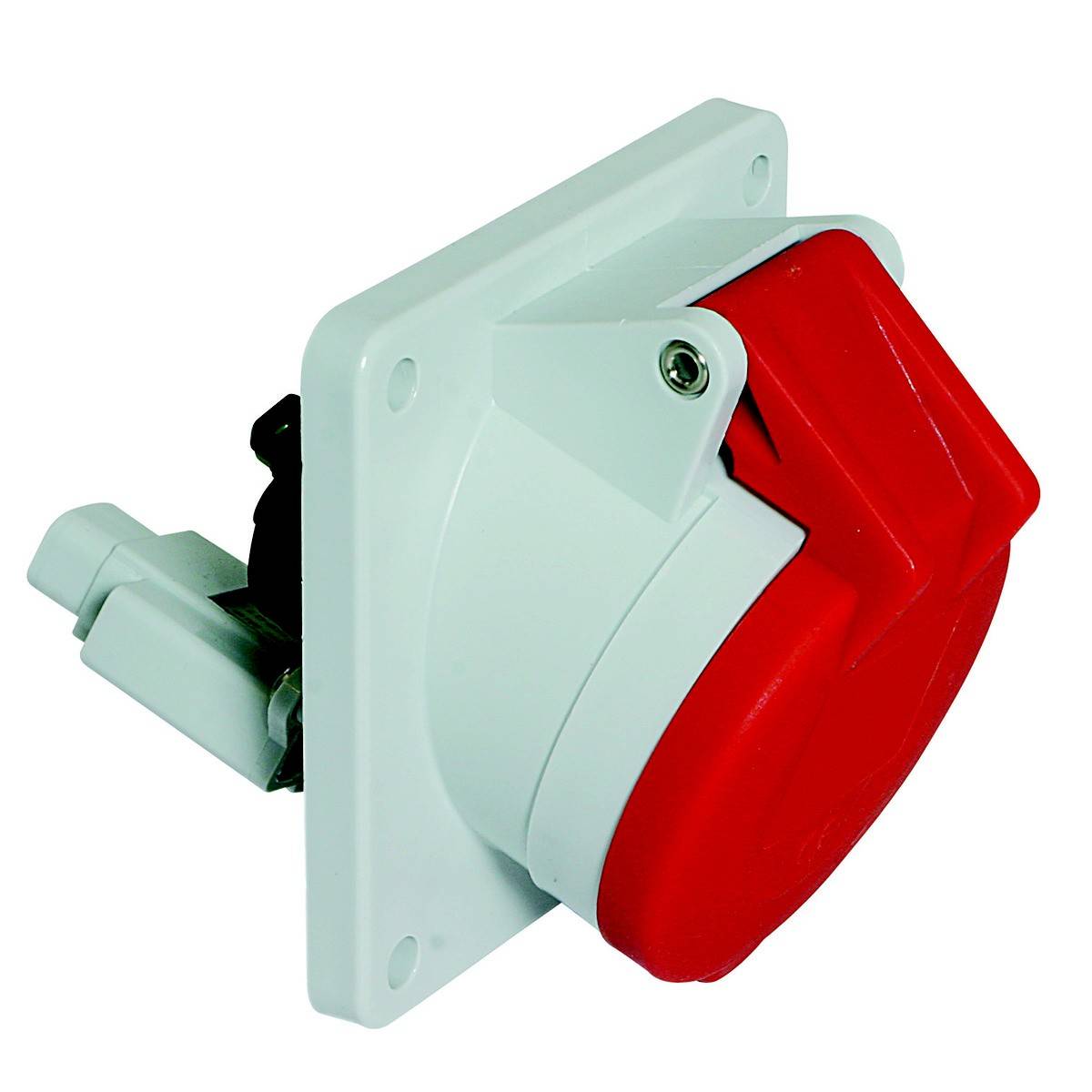

Ein rotes und weißes Industrie-Steckverbinder, an einer weißen Platte montiert. Geeignet für den Einsatz in elektrischen Anwendungen.

Industrie-Steckdose mit rotem Schutzdeckel, montiert auf einer weißen Wandhalterung, geeignet für hohe Strombelastungen.

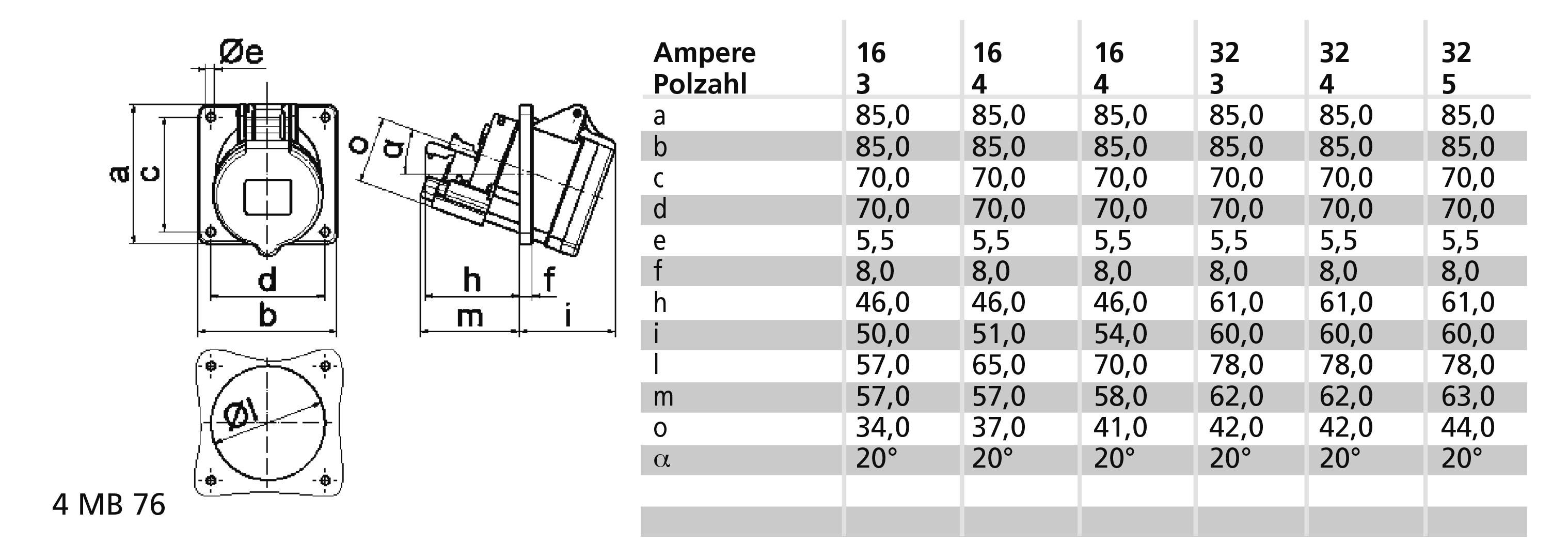

Technische Zeichnung eines Steckers und einer Steckdose mit Abmessungen. Rechts ist eine Tabelle mit Maßen basierend auf Ampere und Polzahl.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 103.56 / Stück)

CHF 103.56

zzgl. gesetzl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

IEC-Stromstärke: 16 A
Spannung nach EN 60309-2: 400 V (50+60 Hz) rot
Polzahl: 5
Uhrzeit-Stellung: 6 h
Kennfarbe: rot
RAL-Nummer: 3000
Schutzart (IP): IP44
Anschlusstechnik: schraublose Klemme
Steckrichtung: abgewinkelt
Kabeleinführung: sonstige
Werkstoff: Kunststoff
Kontaktmaterial: CuZn
Oberflächenbehandlung Kontakte: vernickelt
Militärausführung: nein
Flanschmaß vertikal: 85 mm
Bohrlochabstand vertikal: 70 mm
Flanschmaß horizontal: 85 mm
Bohrlochabstand horizontal: 70 mm

Produkt-Art: CEE Anbaudose

Nennspannung: 400 V

Nennstrom: 16.0 A

Nennstrom - gerundet: 16 A

Anschluss A: Schraubenlose Klemme

Ausführung: abgewinkelt

: IP44

Herstellerfarbe: Rot

Inhalt: 1 St.

Polzahl: 5

Anschluss: Klemme

Material (Details): Kunststoff

Betriebsspannung: 400 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3147140 Bals Elektrotechnik 120587 120587 CEE Anbaudose 16.0 A 5polig 400 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3147140 Bals Elektrotechnik 120587 120587 CEE Anbaudose 16.0 A 5polig 400 V 1 St.

Beschreibung

Anbausteckdose QUICK-CONNECT TE geneigt
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035
Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 116 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Öffnerkontakt) ausgerüstet, Die Steckdose ist mit einem Hilfs-Kontakt-Schalter (Schließerkontakt) ausgerüstet
