Abbildung ähnlich

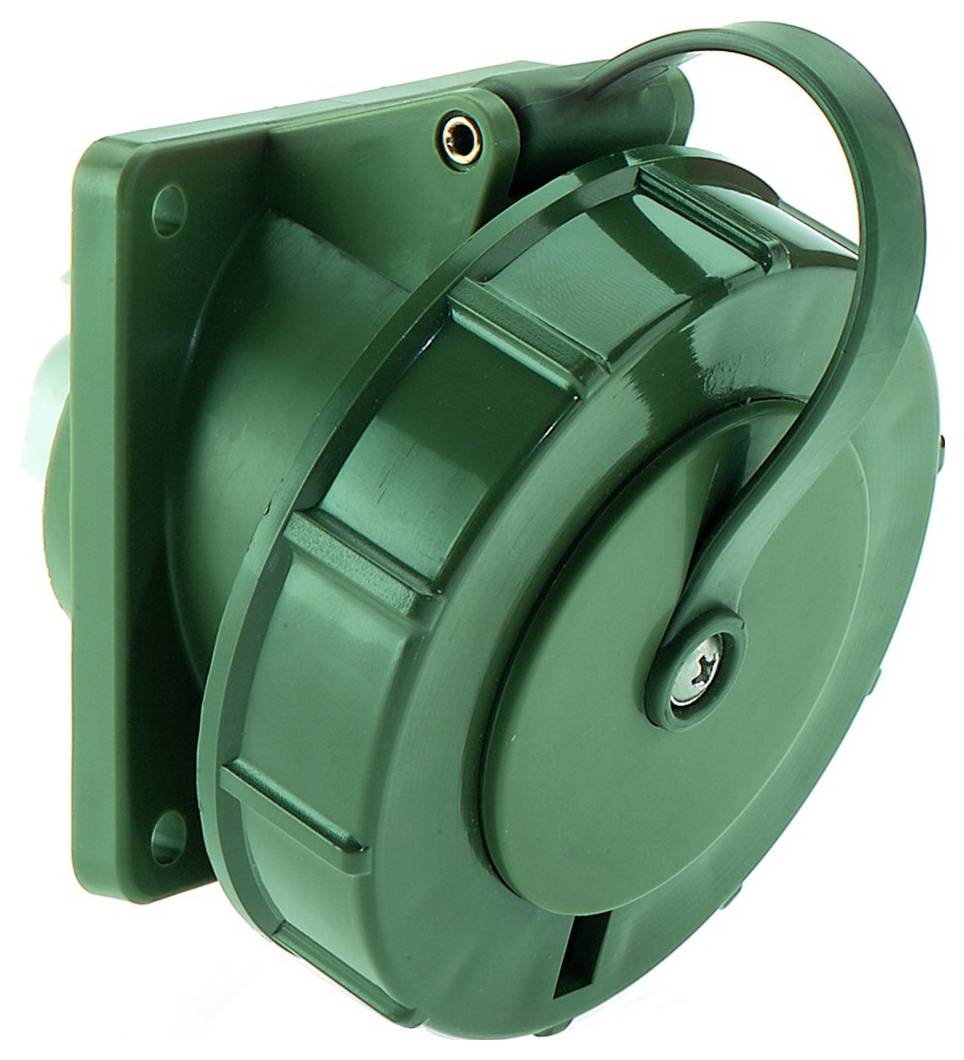

Bals Elektrotechnik 120027 120027 CEE Anbaudose 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 213.95 / Stück)
CHF 213.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Polzahl: 4
- Werkstoff: Kunststoff
- RAL-Nummer: 6031
- Schutzart (IP): IP67
- IEC-Stromstärke: 16 A
- Spannung nach EN 60309-2: 50-500 V (>300-500 Hz) grün
- Uhrzeit-Stellung: 2 h
- Kennfarbe: grün
- Anschlusstechnik: schraublose Klemme
- Kontaktmaterial: CuZn
- Oberflächenbehandlung Kontakte: vernickelt
- Militärausführung: ja
- Steckrichtung: abgewinkelt
- Flanschmaß vertikal: 85 mm
- Bohrlochabstand vertikal: 70 mm
- Bohrlochabstand horizontal: 70 mm
- Flanschmaß horizontal: 85 mm
- Produkt-Art
CEE Anbaudose
- Besonderheiten
schraublose Anschlussklemmen
- Adern
4
- Ausführung
Quick-Connect TN geneigt
- Normen
VG 96919
- Herstellerfarbe
RAL 6031 (Bronzegrün)
- Abm.
(B x H) 85 mm x 90 mm
- Breite
85 mm
- Höhe
90 mm
- Inhalt
1 St.
- Polzahl
4
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3547803 Bals Elektrotechnik 120027 120027 CEE Anbaudose 1 St.
Beschreibung
Anbausteckdose Quick-Connect TN geneigt
16A 4p (3P+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Bajonettring bronzegrün RAL 6031-F9, Gehäuse grau RAL 7035
Gerätehöhe: 90 mm, Gerätebreite: 85 mm, Gerätetiefe: 99 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 BS 022
16A 4p (3P+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9, Bajonettring bronzegrün RAL 6031-F9, Gehäuse grau RAL 7035
Gerätehöhe: 90 mm, Gerätebreite: 85 mm, Gerätetiefe: 99 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 BS 022
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
