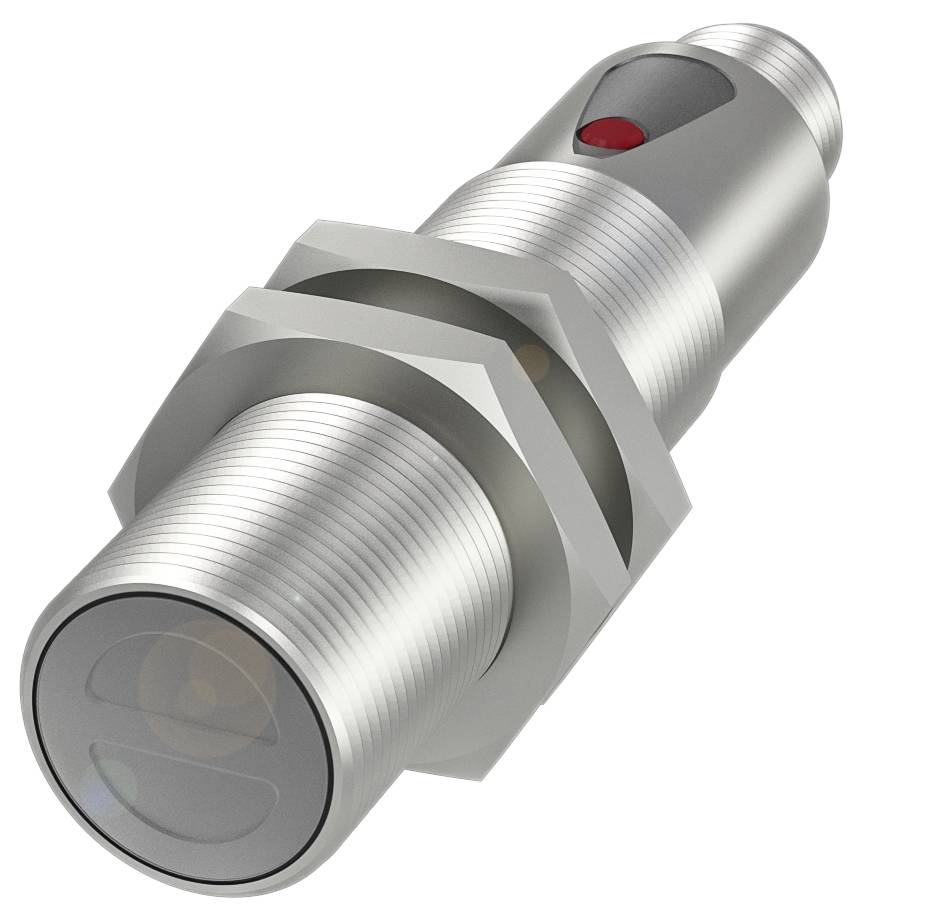

BALLUFF Reflexions-Lichtschranke BOS 18M-PUV-PR30-S4 BOS01J9 Polarisiert retroreflektierend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichtschranke
Funktionen
Polarisiert retroreflektierend
Anschluss
M12, 4 polig
Typ
BOS 18M-PUV-PR30-S4
Betriebsspannung
24 V/DC
Datenblatt (PDF)
Anzahl
Gesamt (CHF 123.91 / Stück)
CHF 142.94
-13 %
CHF 123.91
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Balluff BOS01J9 Zylindrische Reflexionslichtschranken mit M18-Gewinde und unterschiedlichen Lichtarten
- Abmessung: Ø 18 x 75 mm
- Baureihe: 18M
- Schnittstelle: PNP Schließer/Öffner (NO/NC)
- Funktionsprinzip: Optoelektronischer Sensor
- Funktionsprinzip optisch: Reflexionslichtschranke
Technische Daten
- Hauptmerkmale:Abmessung: Ø 18 x 75 mm
- Aktive Fläche, Material: Glas
- Anschluss: Steckverbinder, M12x1-Stecker, 4-polig
- Baureihe: 18M
- Betriebsspannung Ub: 10...30 VDC
- Funktionsprinzip: Optoelektronischer Sensor
- Funktionsprinzip optisch: Reflexionslichtschranke
- Gehäusematerial: Messing, vernickelt
- Lichtart: LED Rotlicht
- Reichweite: 0...5 m
- Schnittstelle: PNP Schließer/Öffner (NO/NC)
- Strahlcharakteristik: divergent
- Zusatzmerkmale:
- Funktionsprinzip: Optoelektronischer Sensor
- Abmessung: Ø 18 x 75 mm
- Befestigung: Mutter M18x1
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 100 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Betriebsspannung Ub: 10...30 VDC
- Gebrauchskategorie: DC-13
- Lastkapazität max. bei Ue: 0.1 µF
- Restwelligkeit max. (% von Ue): 15 %
- Schaltfrequenz: 1000 Hz
- Schutzklasse: II
- Anschluss: Steckverbinder, M12x1-Stecker, 4-|polig
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- Nennschaltabstand Sn: 5 m, einstellbar
- Temperaturdrift max. (% von Sr): 10 %
- MTTF (40 °C): 400 a
- Aktive Fläche, Material: Glas
- Gehäusematerial: Messing, vernickelt
- Reichweite: 0...5 m
- Anzugsdrehmoment max.: 15 Nm|30 Nm
- Einstellmöglichkeit: Schaltabstand (Sn)
- Kontakte, Oberflächenschutz: vergoldet
- Oberflächenschutz: vernickelt
- Baureihe: 18M
- Form: Zylinder|Optik gerade
- Anzeige: LED grün: Betriebsspannung|Grenzbereich - LED gelb, blinkt|Kurzschluss - LED grün, blinkt|LED gelb: Lichtempfang
- Einsteller: Taste
- Ausschaltverzug toff max.: 0.5 ms
- Einschaltverzug ton max.: 0.5 ms
- Leerlaufstrom Io max. bei Ue: 40 mA
- Spannungsfall Ud max. bei Ie: 2.5 V
- Produkt-Art
Reflexions-Lichtschranke
- Typ
BOS 18M-PUV-PR30-S4
- Funktionen
Polarisiert retroreflektierend
- Betriebsspannung
24 V/DC
- Kontaktart
1 Öffner
1 Schließer
- Schalt-Frequenz
1000 Hz
- Anschluss
M12, 4 polig
- Baugröße
M18
- Gehäusematerial
Messing (vernickelt)
- Material-Eigenschaft
vernickelt
- Sendertyp
LED Rot
5 m
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3416638 BALLUFF Reflexions-Lichtschranke BOS 18M-PUV-PR30-S4 BOS01J9 Polarisiert retroreflektierend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3416638 BALLUFF Reflexions-Lichtschranke BOS 18M-PUV-PR30-S4 BOS01J9 Polarisiert retroreflektierend 1 St.
Beschreibung
Unsere Reflexionslichtschranke ist durch großzügige Montagetoleranzen besonders einfach auszurichten. Sie montieren nur ein elektrisches Gerät plus Reflektor. Große Reflektoren gewährleisten hohe Reichweiten. Die Lichtschranken erkennen Objekte unabhängig von Oberfläche, Farbe und Material. Durch einen Polfilter sind sie auch für die Detektion glänzender Objekte geeignet. Baureihe=18M, Abmessung=Ø 18 x 75 mm, Schnittstelle=PNP Schließer/Öffner (NO/NC), Funktionsprinzip=Optoelektronischer Sensor, Funktionsprinzip optisch=Reflexionslichtschranke, Strahlcharakteristik=divergent, Lichtart=LED Rotlicht, Reichweite=0...5 m, Anschluss=Steckverbinder, M12x1-Stecker, 4-polig, Gehäusematerial=Messing, Aktive Fläche, Material=Glas, Betriebsspannung Ub=10...30 VDC, Zulassung/Konformität=cULusCEEACWEEE
Lieferumfang
- Geliefert wird: Balluff Sensor optisch BOS 18M-PUV-PR30-S4, Verpackungseinheit: 1 Stk., EAN:
