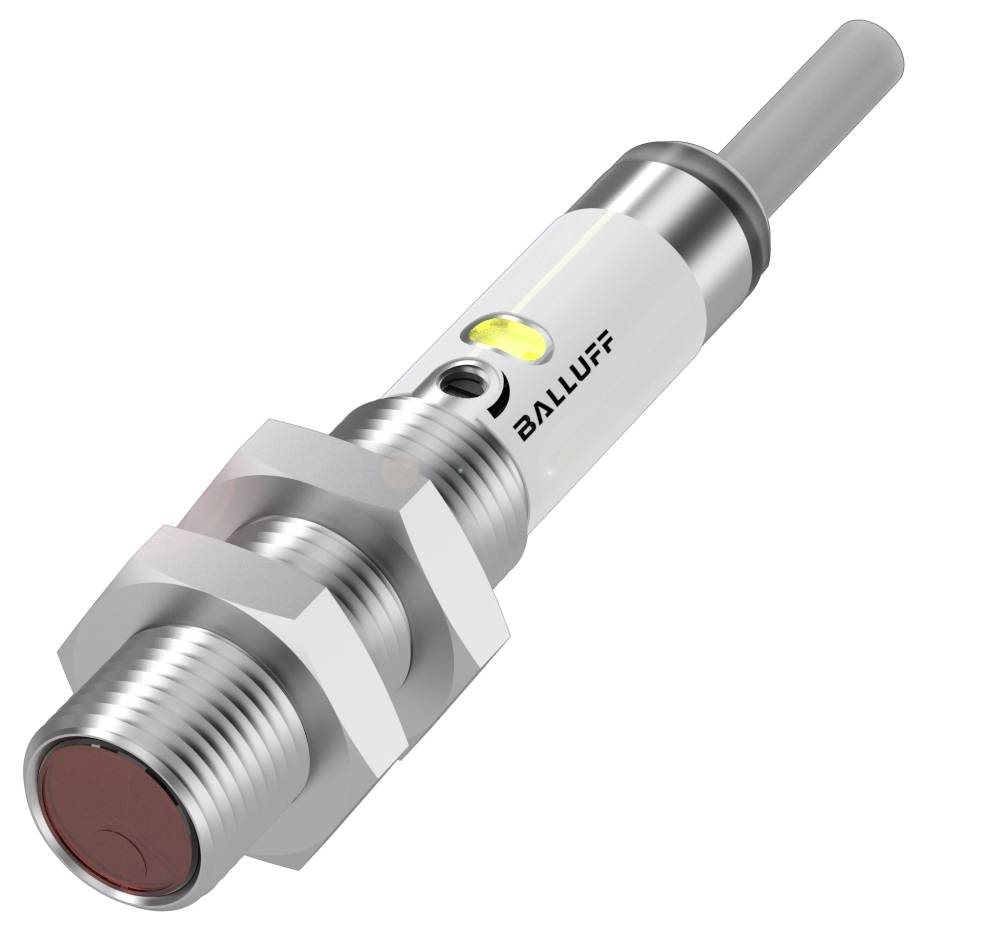

BALLUFF Reflexions-Lichtschranke BOS 12M-PO-PR10-02 BOS01ZK 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichtschranke
Anschluss
Kabel, offenes Ende
Typ
BOS 12M-PO-PR10-02
Betriebsspannung
24 V/DC
Kontaktart
1 Öffner
Datenblatt (PDF)
Anzahl
Gesamt (CHF 110.96 / Stück)
CHF 110.96
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Balluff BOS01ZK Zylindrische Reflexionslichtschranken mit M12-Gewinde und unterschiedlichen Lichtarten
- Abmessung: Ø 12 x 60 mm
- Baureihe: 12M
- Schnittstelle: PNP Öffner (NC)
- Funktionsprinzip: Optoelektronischer Sensor
- Funktionsprinzip optisch: Reflexionslichtschranke
Technische Daten
- Hauptmerkmale:Abmessung: Ø 12 x 60 mm
- Aktive Fläche, Material: PMMA
- Anschluss: Kabel, 2.00 m, PVC
- Baureihe: 12M
- Betriebsspannung Ub: 10...30 VDC
- Funktionsprinzip: Optoelektronischer Sensor
- Funktionsprinzip optisch: Reflexionslichtschranke
- Gehäusematerial: Messing, vernickelt
- Lichtart: LED Rotlicht
- Lichtfleckgröße: Ø 160 mm bei 3 m
- Marke: Global
- Reichweite: 0...3 m
- Schnittstelle: PNP Öffner (NC)
- Strahlcharakteristik: divergent
- Zusatzmerkmale:
- Funktionsprinzip: Optoelektronischer Sensor
- Abmessung: Ø 12 x 60 mm
- Befestigung: Mutter M12x1
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 100 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Betriebsspannung Ub: 10...30 VDC
- Gebrauchskategorie: DC-13
- Lastkapazität max. bei Ue: 0.2 µF
- Restwelligkeit max. (% von Ue): 15 %
- Schaltfrequenz: 1000 Hz
- Anschluss: Kabel, 2.00 m, PVC
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- Nennschaltabstand Sn: 3 m, einstellbar
- Temperaturdrift max. (% von Sr): 10 %
- MTTF (40 °C): 1427 a
- Aktive Fläche, Material: PMMA
- Kabeldurchmesser D: 4.60 mm
- Kabellänge L: 2 m
- Gehäusematerial: Messing, vernickelt
- Mantelmaterial: PVC
- Anzahl der Leiter: 3
- Leiterquerschnitt: 0.34 mm²
- Reichweite: 0...3 m
- Anzugsdrehmoment max.: 7 Nm|15 Nm
- Einstellmöglichkeit: Schaltabstand (Sn)
- Oberflächenschutz: vernickelt
- Marke: Global
- Baureihe: 12M
- Form: Zylinder|Optik gerade
- Anzeige: LED grün: Betriebsspannung|Grenzbereich - LED gelb, blinkt|LED gelb: Lichtempfang
- Einsteller: Potentiometer 270°
- Ausschaltverzug toff max.: 0.5 ms
- Einschaltverzug ton max.: 0.5 ms
- Leerlaufstrom Io max. bei Ue: 20 mA
- Spannungsfall Ud max. bei Ie: 1.5 V
- Produkt-Art
Reflexions-Lichtschranke
- Typ
BOS 12M-PO-PR10-02
- Betriebsspannung
24 V/DC
- Kontaktart
1 Öffner
- Schalt-Frequenz
1000 Hz
- Anschluss
Kabel, offenes Ende
- Kabellänge
2 m
- Baugröße
M12
- Gehäusematerial
Messing (vernickelt)
- Material-Eigenschaft
vernickelt
- Sendertyp
LED Rot
3 m
- Länge
60 mm
- Durchmesser
12 mm
- Abm.
(Ø x L) 12 mm x 60 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3417559 BALLUFF Reflexions-Lichtschranke BOS 12M-PO-PR10-02 BOS01ZK 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3417559 BALLUFF Reflexions-Lichtschranke BOS 12M-PO-PR10-02 BOS01ZK 1 St.
Beschreibung
Unsere Reflexionslichtschranke ist durch großzügige Montagetoleranzen besonders einfach auszurichten. Sie montieren nur ein elektrisches Gerät plus Reflektor. Große Reflektoren gewährleisten hohe Reichweiten. Die Lichtschranken erkennen Objekte unabhängig von Oberfläche, Farbe und Material. Durch einen Polfilter sind sie auch für die Detektion glänzender Objekte geeignet. Optoelektronischer Sensor, Lichtsender=LED, Anschlussart=Kabel, Schaltausgang=PNP Öffner (NC), Reichweite max.=3 m
