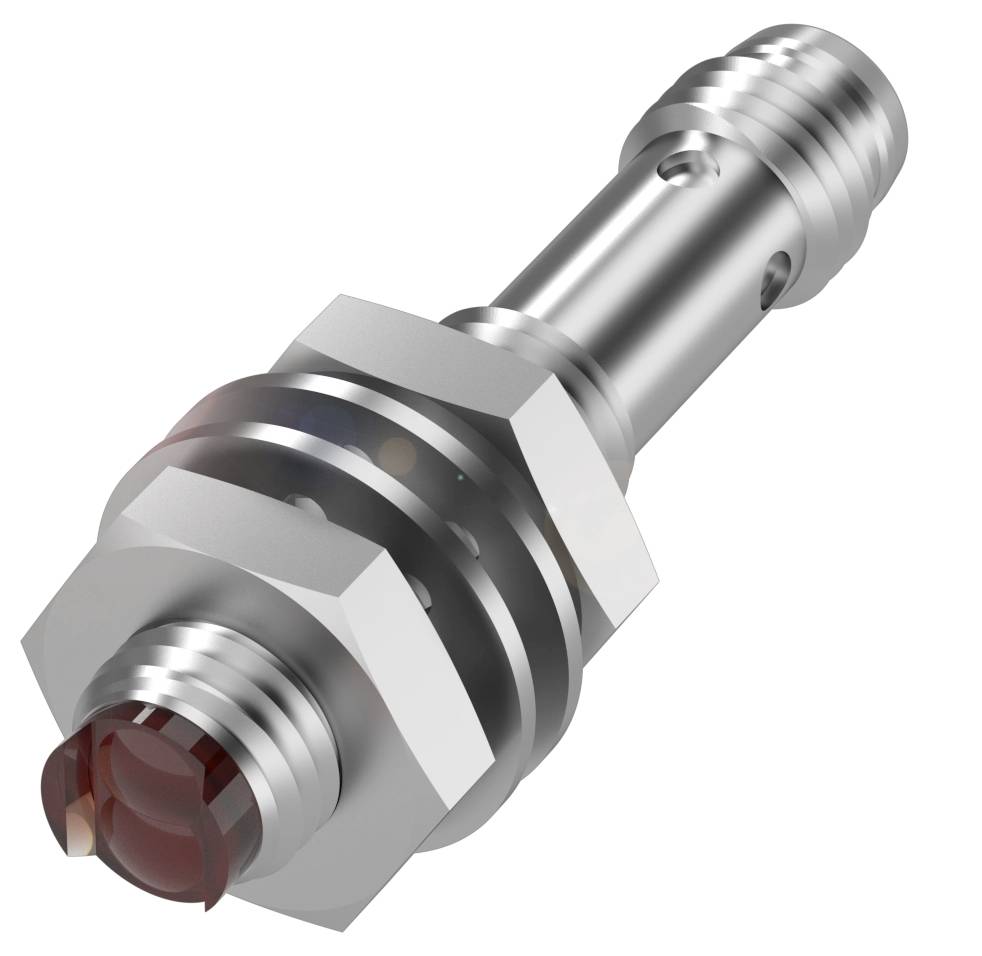

BALLUFF Lichttaster BOS 08E-PS-KF20-S49 BOS01H6 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lichttaster
Anschluss
M8, 3 polig
Typ
BOS 08E-PS-KF20-S49
Betriebsspannung
24 V/DC
Kontaktart
1 Schließer
Datenblatt (PDF)
Anzahl
Gesamt (CHF 220.12 / Stück)
CHF 220.12
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Balluff BOS01H6 Zylindrische Lichttaster mit M8-Gewinde und unterschiedlichen Lichtarten
- Abmessung: Ø 8 x 40 mm
- Baureihe: 08E
- Schnittstelle: PNP Schließer (NO)
- Funktionsprinzip: Optoelektronischer Sensor
- Funktionsprinzip optisch: Lichttaster, Triangulation
Technische Daten
- Hauptmerkmale:Abmessung: Ø 8 x 40 mm
- Aktive Fläche, Material: PMMA
- Anschluss: Steckverbinder, M8x1-Stecker, 3-polig
- Baureihe: 08E
- Betriebsspannung Ub: 10...30 VDC
- Funktionsprinzip: Optoelektronischer Sensor
- Funktionsprinzip optisch: Lichttaster, Triangulation
- Gehäusematerial: Edelstahl
- Lichtart: LED Rotlicht
- Lichtfleckgröße: Ø 2.5 mm Lichtaustritt
- Optische Besonderheit: Hintergrundausblendung
- Reichweite: 20 mm
- Schnittstelle: PNP Schließer (NO)
- Strahlcharakteristik: divergent
- Zusatzmerkmale:
- Funktionsprinzip: Optoelektronischer Sensor
- Abmessung: Ø 8 x 40 mm
- Befestigung: Mutter M8x1
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 100 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Bereitschaftsverzug tv max.: 100 ms
- Betriebsspannung Ub: 10...30 VDC
- Lastkapazität max. bei Ue: 0.1 µF
- Restwelligkeit max. (% von Ue): 5 %
- Schaltfrequenz: 450 Hz
- Anschluss: Steckverbinder, M8x1-Stecker, 3-|polig
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Hysterese H max. (% von Sr): 10.0 %
- Nennschaltabstand Sn: 20 mm
- Temperaturdrift max. (% von Sr): 10 %
- Wiederholgenauigkeit max. (% von Sr): 3.0 %
- MTTF (40 °C): 75.9 a
- Aktive Fläche, Material: PMMA
- Gehäusematerial Mechanische Merkmale: Edelstahl
- Schaltausgang: PNP Schließer (NO)
- Schutzart: IP67
- Umgebungstemperatur: -5...55 °C
- Abstandsabweichung 18 % max. (% von Sr): 5 % auf 90 % Rem.
- Reichweite: 20 mm
- Baureihe: 08E
- Anzeige: Ausgangsfunktion - LED gelb|Grenzbereich - LED gelb, blinkt
- Ausschaltverzug toff max.: 1.11 ms
- Einschaltverzug ton max.: 1.11 ms
- Leerlaufstrom Io max. bei Ue: 15 mA
- Spannungsfall Ud max. bei Ie: 0.7 V
- Funktionsprinzip optisch: Lichttaster, Triangulation
- Lichtart: LED Rotlicht
- Lichtfleckgröße: Ø 2.5 mm Lichtaustritt
- Optische Besonderheit: Hintergrundausblendung
- Schaltfunktion optisch: hellschaltend
- Strahlcharakteristik: divergent
- Wellenlänge: 640 nm
- LED-Gruppe nach IEC 62471: Freie Gruppe
- Produkt-Art
Lichttaster
- Typ
BOS 08E-PS-KF20-S49
- Betriebsspannung
24 V/DC
- Kontaktart
1 Schließer
- Schalt-Frequenz
450 Hz
- Anschluss
M8, 3 polig
- Gehäusematerial
Edelstahl
- Sendertyp
LED Rot
- Wellenlänge
640 nm
20 mm
- Besonderheiten
Mit Hintergrundausblendung
IP67
- Tiefe
40 m
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3417407 BALLUFF Lichttaster BOS 08E-PS-KF20-S49 BOS01H6 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3417407 BALLUFF Lichttaster BOS 08E-PS-KF20-S49 BOS01H6 1 St.
Beschreibung
Lichttaster mit Hintergrundausblendung gewährleisten eine zuverlässige Erkennung unabhängig von Oberfläche, Farbe und Material.Ihre Tastweise ist auch bei verschiedenen Remissionsgraden nahezu konstant. Optoelektronischer Sensor, Hintergrundausblendung, Lichtsender=LED, Anschlussart=Steckverbinder, Schaltausgang=PNP Schließer (NO)
