Name: BALLUFF Einweg-Lichtschranke BOS 12M-PA-RE10-S4 BOS024U Empfänger 1 St.
Brand: BALLUFF
SKU: 3416572
Availability: BackOrder

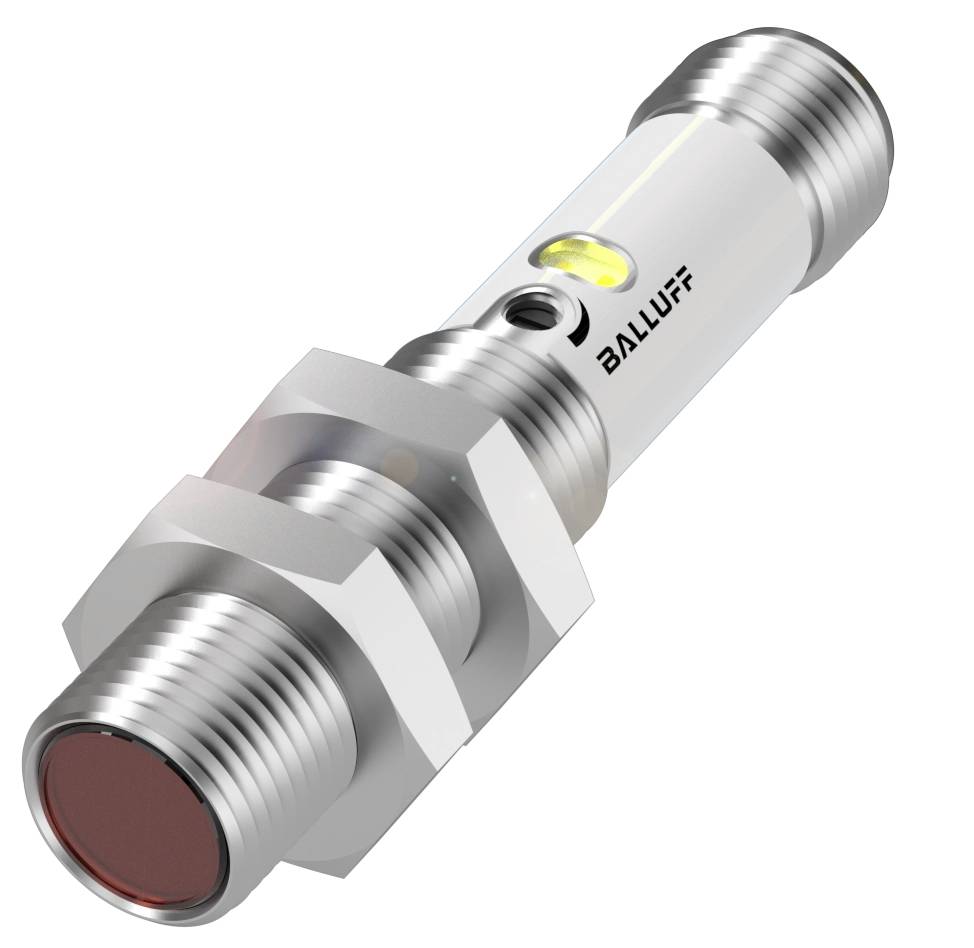

Zylindrischer Näherungssensor mit metallischem Gehäuse und LED-Anzeige, geeignet für industrielle Anwendungen.

Abbildung ähnlich

Produkt-Art

Einweg-Lichtschranke

Anschluss

M12, 4 polig

Typ

BOS 12M-PA-RE10-S4

Ausführung

Empfänger

Betriebsspannung

24 V/DC

Datenblatt (PDF)

Lieferung Mi., 2. Dez.

Anzahl

Stück

Gesamt (CHF 107.95 / Stück)

CHF 107.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Balluff BOS024U Zylindrische Einweglichtschranken mit M12-Gewinde und unterschiedlichen Lichtarten

Abmessung: Ø 12 x 60 mm
Baureihe: 12M
Schnittstelle: PNP Schließer (NO)
PNP Öffner (NC)
Funktionsprinzip: Optoelektronischer Sensor
Funktionsprinzip optisch: Einweglichtschranke (Empfänger)

Technische Daten

Hauptmerkmale:Abmessung: Ø 12 x 60 mm
Aktive Fläche, Material: PMMA
Anschluss: Steckverbinder, M12x1-Stecker, 4-polig
Baureihe: 12M
Betriebsspannung Ub: 10...30 VDC
Funktionsprinzip: Optoelektronischer Sensor
Funktionsprinzip optisch: Einweglichtschranke (Empfänger)
Gehäusematerial: Messing, vernickelt
Lichtart: LED Rotlicht
Reichweite: 0...8 m
Schnittstelle: PNP Schließer (NO)
PNP Öffner (NC)
Zusatzmerkmale:
Funktionsprinzip: Optoelektronischer Sensor
Abmessung: Ø 12 x 60 mm
Befestigung: Mutter M12x1
Bemessungsbetriebsspannung Ue DC: 24 V
Bemessungsbetriebsstrom Ie: 100 mA
Bemessungsisolationsspannung Ui: 75 V DC
Betriebsspannung Ub: 10...30 VDC
Gebrauchskategorie: DC-13
Lastkapazität max. bei Ue: 0.2 µF
Restwelligkeit max. (% von Ue): 15 %
Schaltfrequenz: 1000 Hz
Anschluss: Steckverbinder, M12x1-Stecker, 4-|polig
Kurzschlussschutz: ja
Verpolungssicher: ja
Vertauschmöglichkeit geschützt: ja
Nennschaltabstand Sn: 8 m, einstellbar
Temperaturdrift max. (% von Sr): 10 %
MTTF (40 °C): 1175 a
Aktive Fläche, Material: PMMA
Gehäusematerial: Messing, vernickelt
Reichweite: 0...8 m
Anzugsdrehmoment max.: 7 Nm
Einstellmöglichkeit: Empfindlichkeit (Sn)
Kontakte, Oberflächenschutz: vergoldet
Oberflächenschutz: vernickelt
Baureihe: 12M
Form: Zylinder|Optik gerade
Anzeige: LED grün: Betriebsspannung|Kurzschluss - LED grün, blinkt|LED gelb: Lichtempfang|Grenzbereich - LED gelb, blinkt
Einsteller: Potentiometer 270°
Ausschaltverzug toff max.: 0.5 ms
Einschaltverzug ton max.: 0.5 ms
Leerlaufstrom Io max. bei Ue: 15 mA
Spannungsfall Ud max. bei Ie: 1.5 V
Fremdlicht max.: 10000 Lux
Funktionsprinzip optisch: Einweglichtschranke (Empfänger)
Lichtart: LED Rotlicht
Schaltfunktion optisch: hellschaltend|dunkelschaltend
Referenzsender: BOS 12M-X-RS10-S4

Produkt-Art: Einweg-Lichtschranke

Typ: BOS 12M-PA-RE10-S4

Ausführung: Empfänger

Betriebsspannung: 24 V/DC

Kontaktart: 1 Öffner
1 Schließer

Schalt-Frequenz: 1000 Hz

Anschluss: M12, 4 polig

Baugröße: M12

Gehäusematerial: Messing (vernickelt)

Material-Eigenschaft: vernickelt

Sendertyp: LED Rot

: 8 m

Besonderheiten: Anschluss mit LED-Anzeige

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3416572 BALLUFF Einweg-Lichtschranke BOS 12M-PA-RE10-S4 BOS024U Empfänger 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3416572 BALLUFF Einweg-Lichtschranke BOS 12M-PA-RE10-S4 BOS024U Empfänger 1 St.

Beschreibung

Mit ihrer hervorragenden Wiederholgenauigkeit sind unsere Einweglichtschranken ideal für Positionieraufgaben. Sie erkennen Objekte unabhängig von Oberfläche, Farbe und Material. Dabei befinden sich Sender und Empfänger in separaten Gehäusen. Hohe Reichweiten stellen kein Problem für die Lichtschranken dar. Sie verfügen über eine große Funktionsreserve und sind sehr verschmutzungsresistent. Optoelektronischer Sensor, Lichtsender=LED, Anschlussart=Steckverbinder, Schaltausgang=PNP Schließer (NO);PNP Öffner (NC) Pins 4-2, Reichweite max.=8 m
