Aratas G6B-2214P-US 24 VDC Printrelais 24 V/DC 5 A 2 Schließer 1 St. – Conrad Electronic Schweiz | Conrad CH (DE)

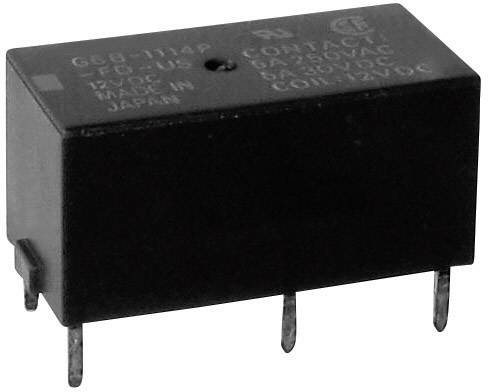

Ein schwarzes, rechteckiges Relais mit vier Stiften, Aufschrift 'G6B-1114P' erkennbar, wahrscheinlich industrieller oder elektronischer Gebrauch.

Ein schwarzes, rechteckiges Relais mit vier Stiften, Aufschrift 'G6B-1114P' erkennbar, wahrscheinlich industrieller oder elektronischer Gebrauch.

Technische Zeichnung eines Elektronikbauteils mit Abmessungen: Breite 10,16 mm, Höhe 11 mm, Tiefe 7,62 mm.

Technische Zeichnung eines rechteckigen Teils mit sechs Bohrungen, Durchmesser 1,1 ±0,1. Angaben: Gesamtlänge 17,78, Breite 7,62.

'Schaltplan eines elektrischen Relais. Links: Spule bei 1 und 8. Rechts: Kontakte bei 3, 4, 5, 6. Stromkreis durch Schaltweg gesteuert.'

1/4

Abbildung ähnlich

Produkt-Art

Printrelais

Nennspannung Spule

24 V/DC

Ansteuerart

monostabil, 1 Spule

Kontaktart

2 Schließer

Schaltspannung (max.)

125 V/DC

380 V/AC

Datenblatt (PDF)

Aratas

Sofort-Lieferung Mi., 14. Okt.

81 Stück

Anzahl

Stück

Gesamt (CHF 6.20 / Stück)

CHF 6.20

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Printrelais

Typ: G6B-2214P-US 24 VDC

Nennspannung Spule: 24 V/DC

Ansteuerart: monostabil, 1 Spule

Widerstand (Spule): 1920 Ω

Kontaktart: 2 Schließer

Kontaktmaterial: AgNi

Schaltspannung (max.): 125 V/DC
380 V/AC

Schaltstrom (max.): 5 A

Max. Schaltleistung: 150 W
1250 VA

Luft-/Kriechstrecke (Spule/Kontakte): 3.2 mm

Anschluss: Lötpins

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Länge: 20 mm

Breite: 11 mm

Höhe: 11 mm

Abm.: (L x B x H) 20 x 11 x 11 mm

Inhalt: 1 St.

Engineering Part No: G6B2214PUSDC24

Dokumente & Downloads

Datenblatt

Datenblatt 503831 Aratas G6B-2214P-US 24 VDC Printrelais 24 V/DC 5 A 2 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 503831 Aratas G6B-2214P-US 24 VDC Printrelais 24 V/DC 5 A 2 Schließer 1 St.

Beschreibung

Monostabiles, sehr kompaktes und flaches Leiterplattenrelais mit dem Vorteil eines getrennten Schließers und Öffners! Gepolt, geringe Leistungsaufnahme und geringes magnetisches Streufeld! Anwendungen in Messtechnik, Büroanwendungen, Automation und Industriesteuerungen.

Hinweise

Zulassungen: UL, CSA.

Beschreibung

Monostabiles, sehr kompaktes und flaches Leiterplattenrelais mit dem Vorteil eines getrennten Schließers und Öffners! Gepolt, geringe Leistungsaufnahme und geringes magnetisches Streufeld! Anwendungen in Messtechnik, Büroanwendungen, Automation und Industriesteuerungen.

Hinweise

Zulassungen: UL, CSA.
