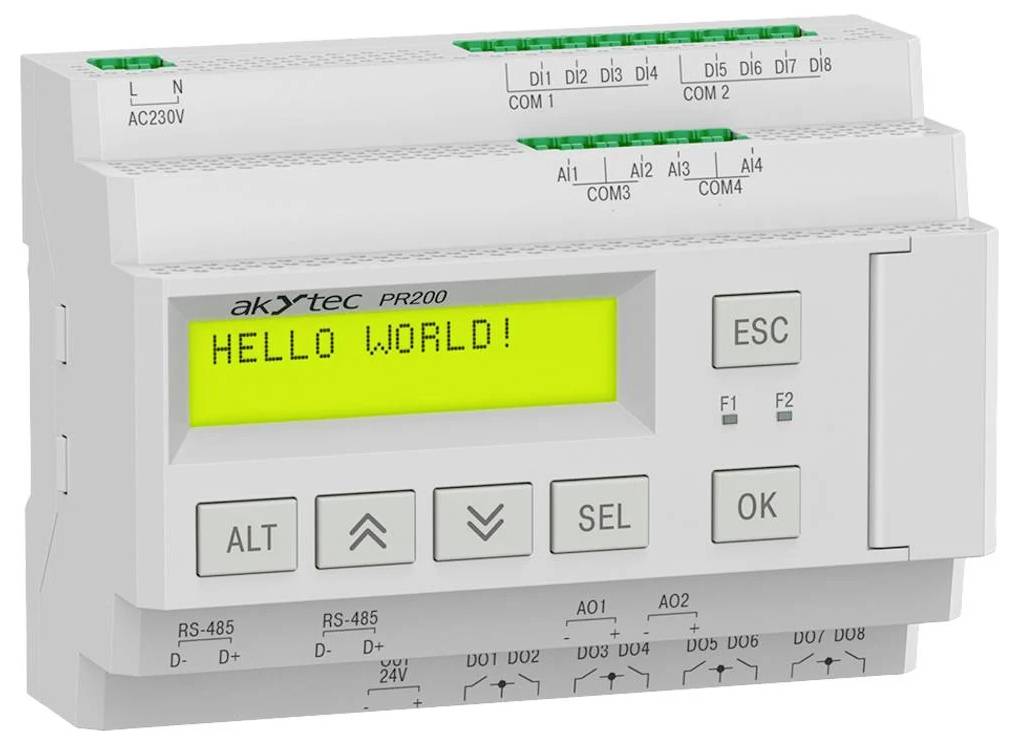

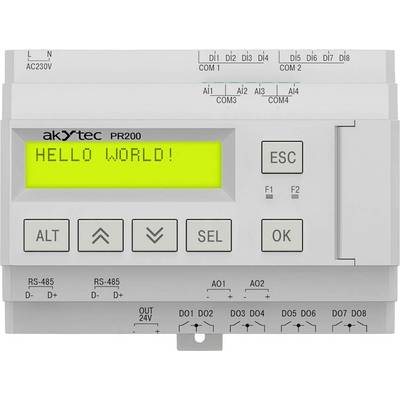

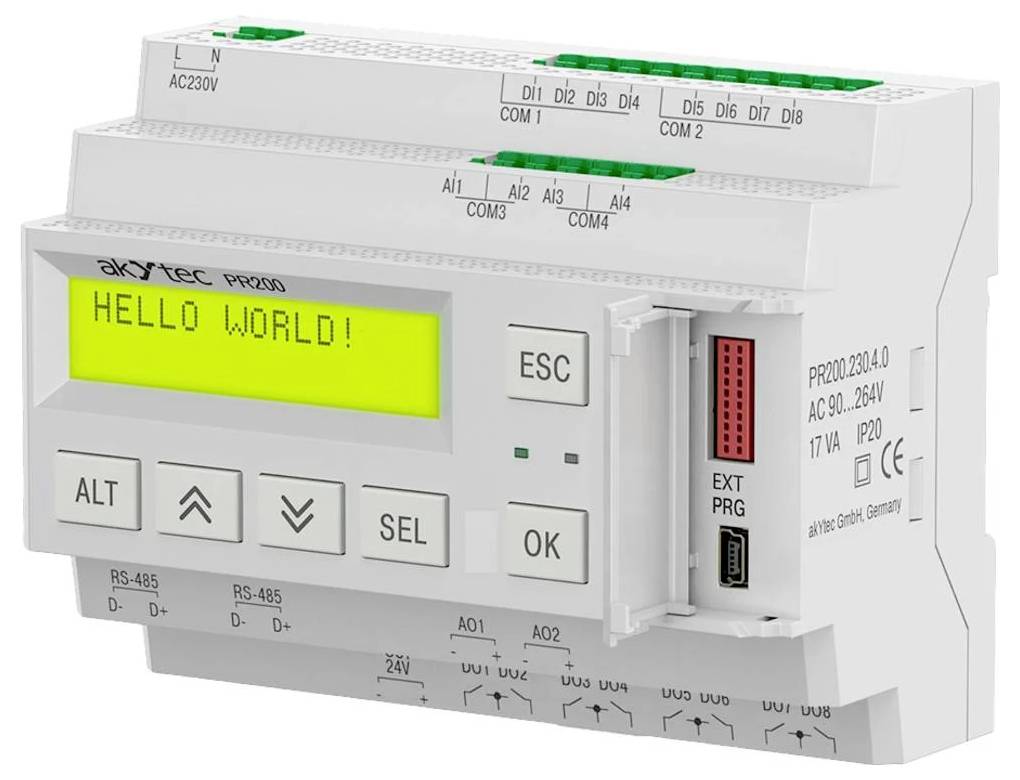

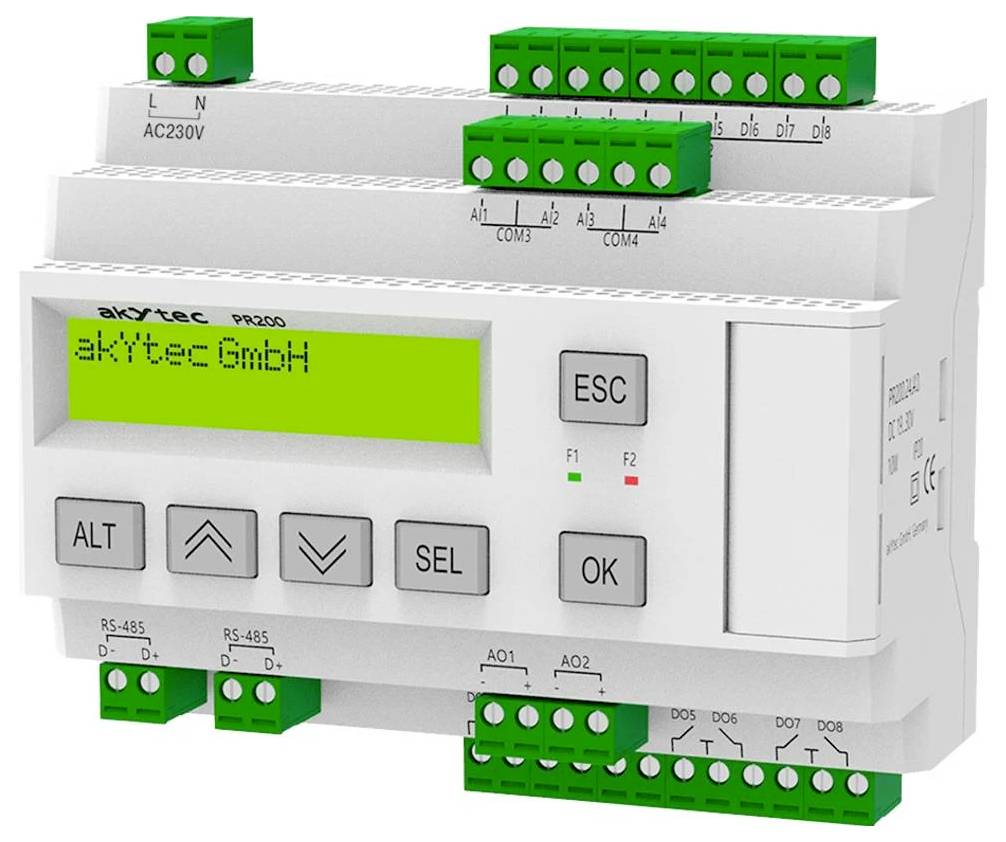

akYtec PR200.24.5.2 148387 SPS-Steuerrelais 24 V/DC
Hst.-Teile-Nr.:
Bestell-Nr.:
1 Stück
Anzahl
Gesamt (CHF 181.27 / Stück)
CHF 181.27
zzgl. gesetzl. MwSt.
Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PR200.24.5.2, programmierbares Relais
- Bis zu 24 E/A in einem Gerät + LCD und bis zu 2xRS485
- Anschluss verschiedener Sensoren (4–20 mA, 0–10 V, Widerstandssensoren (PTC, KTY-Thermistoren, Pt1000)) und Aktoren
- Steuerung der Ausgänge entsprechend dem Eingangsstatus und der Logik der Benutzeranwendung
- Konfiguration über Funktionstasten oder ALP-Software
- Umfassende Programmierung des LCD-Displays
- 2 programmierbare LEDs
- Master und/oder Slave in einem Modbus-Netzwerk
- Echtzeituhr
- Erweiterungsmodule
- Abnehmbare Klemmenblöcke
- Das PR200 eignet sich für zahlreiche Anwendungen wie Gebäudeautomation, Lichtsteuerung, Zutrittskontrollsysteme, technische Anlagen wie Pumpen, Lüfter, Kompressoren und Pressen sowie Förder- und Abfüllanlagen usw.
Technische Daten
- Min. Betriebsspannung: 19 V DC
- Max. Betriebsspannung: 30 V DC
- Betriebsspannung: 24 V DC
- Typ: PR200.24.5.2
- Abmessungen: 123 x 108 x 58 mm (L x B x H)
- Produkttyp: SPS-Steuerung
- Höhe: 58 mm
- Länge: 123 mm
- Breite: 108 mm
- IP-Schutzart: IP20
- Hersteller-Teilenummer: 148387
- Echtzeituhr: Ja
- Schnittstellen: 2 x RS485
- Unterstützte Protokolle: Modbus RTU / ASCII (master / slave)
- Uhr: Echtzeituhr
- Programmspeicher: ROM 128 kB / Retain 32 kB
- Anzahl der Transistorausgänge (max.): 4
- Anzahl Erweiterungsmodule: 2
- Max. Umgebungstemperatur: +55 °C
- Min. Umgebungstemperatur: -20 °C
- Anzahl digitale Eingänge (max.): 8
- Anzahl analoge Eingänge (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm etc.): 4
- Anzahl Relaisausgänge (max.): 8
- Display: Ja
- Montageart (Details): DIN-Schiene (Schaltschrank / Verteilerkasten)
- Produkt-Art
SPS-Steuerrelais
- Anzahl analoge Eingänge max.
4
- Anzahl digitale Eingänge max.
8
- Anzahl Relais Ausgänge max.
8
- Unterstützte Protokolle
Modbus RTU / ASCII (master / slave)
- Betriebsspannung min.
19 V/DC
- Betriebsspannungsbereich
19 - 30 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannung
24 V/DC
IP20
- Typ
PR200.24.5.2
- Herst.-Teilenr.
148387
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3553335 akYtec PR200.24.5.2 148387 SPS-Steuerrelais 24 V/DC
Bedienungs- und Sicherheitshinweise 3553335 akYtec PR200.24.5.2 148387 SPS-Steuerrelais 24 V/DC
Beschreibung
Das programmierbare Relais PR200 ist eine universelle und benutzerfreundliche Kompakt-SPS im Kunststoffgehäuse für die Hutschienenmontage als Alternative zur SPS. Das Relais ist in verschiedenen Ausführungen für Gleich- und Wechselspannung erhältlich und verfügt über ausschließlich digitale oder eine Kombination aus digitalen und analogen Ein- und Ausgängen.
Zur Erweiterung der Ein- und Ausgänge können die akYtec PRM-Erweiterungsmodule über den internen Bus direkt an die SPS angeschlossen werden. Die Algorithmenerstellung erfolgt in FBD-Sprache mit Unterstützung von ST-Funktionsbausteinen in der freien Programmierumgebung ALP.
Das Laden und Konfigurieren von Algorithmen erfolgt über Mini-USB oder RS-485.
Die Mini-SPS PR200 ist ein universelles und benutzerfreundliches Gerät im Kunststoffgehäuse für die Hutschienenmontage und stellt eine Alternative zur SPS dar. Das Relais ist in verschiedenen Ausführungen für Gleich- und Wechselspannung erhältlich und verfügt über ausschließlich digitale Ein- und Ausgänge oder eine Kombination aus digitalen und analogen Ein- und Ausgängen.
Das Gerät verfügt über ein zweizeiliges, 32-stelliges LCD-Display. Es stehen eine Echtzeituhr sowie bis zu zwei RS485-Schnittstellen zur Anbindung an Modbus-Netzwerke zur Verfügung. Das Relais kann mit zusätzlichen I/O-Modulen, wie unseren Modulen der Mx110-Serie, erweitert werden.
Die Kompakt-SPS PR200 wird mit der benutzerfreundlichen und kostenlosen akYtec ALP-Software in der Standard-FBD-Programmiersprache (IEC 61131-3) programmiert. Die Software bietet eine Bibliothek mit zahlreichen Funktionsmakros und ermöglicht die Erstellung eigener Makros. Darüber hinaus stehen ein Simulationsmodus sowie eine vollständige Übersicht über die Ressourcennutzung zur Verfügung. Sobald das Anwendungsprogramm fertiggestellt ist, kann es über den Mini-USB-Anschluss an der Gerätefront auf das Relais übertragen werden.
Zur Erweiterung der Ein- und Ausgänge können die akYtec PRM-Erweiterungsmodule über den internen Bus direkt an die SPS angeschlossen werden. Die Algorithmenerstellung erfolgt in FBD-Sprache mit Unterstützung von ST-Funktionsbausteinen in der freien Programmierumgebung ALP.
Das Laden und Konfigurieren von Algorithmen erfolgt über Mini-USB oder RS-485.
Die Mini-SPS PR200 ist ein universelles und benutzerfreundliches Gerät im Kunststoffgehäuse für die Hutschienenmontage und stellt eine Alternative zur SPS dar. Das Relais ist in verschiedenen Ausführungen für Gleich- und Wechselspannung erhältlich und verfügt über ausschließlich digitale Ein- und Ausgänge oder eine Kombination aus digitalen und analogen Ein- und Ausgängen.
Das Gerät verfügt über ein zweizeiliges, 32-stelliges LCD-Display. Es stehen eine Echtzeituhr sowie bis zu zwei RS485-Schnittstellen zur Anbindung an Modbus-Netzwerke zur Verfügung. Das Relais kann mit zusätzlichen I/O-Modulen, wie unseren Modulen der Mx110-Serie, erweitert werden.
Die Kompakt-SPS PR200 wird mit der benutzerfreundlichen und kostenlosen akYtec ALP-Software in der Standard-FBD-Programmiersprache (IEC 61131-3) programmiert. Die Software bietet eine Bibliothek mit zahlreichen Funktionsmakros und ermöglicht die Erstellung eigener Makros. Darüber hinaus stehen ein Simulationsmodus sowie eine vollständige Übersicht über die Ressourcennutzung zur Verfügung. Sobald das Anwendungsprogramm fertiggestellt ist, kann es über den Mini-USB-Anschluss an der Gerätefront auf das Relais übertragen werden.
Lieferumfang
- PR200-Gerät
- Kurzanleitung
- Anschlussklemmen (Set)
- USB-Kabel
