akYtec MV110-24.16DN 56300 SPS-Digitaleingangsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
1 Stück
Anzahl
Gesamt (CHF 210.87 / Stück)
CHF 210.87
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
MV110-24.16DN, Digitales Eingangsmodul
- Anschluss von Peripheriegeräten mit digitalen Ausgängen
- Auswertung von digitalen Signalen
- Impulszähler
- RS485-Netz-Zustandsdiagnostik
- Erzeugen der entsprechenden Fehler- oder Alarmsignale
- Slave im Sinne des Modbus-Protokolls
- Unterstützung von Modbus-RTU und Modbus-ASCII
Technische Daten
- Spannungsversorgung: 24 (20…28) V DC
- Leistungsaufnahme, max.: 12 W
- Digitaleingänge: 16
- Spannung: 24±3 V
- Digitalausgänge: -
- Protokoll: Modbus RTU/ASCII
- Umgebungstemperatur: -20…+55 °C
- Lagertemperatur: -25…+55 °C
- Luftfeuchtigkeit: bis 80%, bei +25°C nicht kondensierend
- Schutzart: IP20
- Abmessungen: 63 x 110 x 75 mm
- Gewicht: ca. 240 g
- Gehäusematerial: Kunststoff
- Analogeingänge: -
- Analogausgänge: -
- Eingang: Schaltkontakt NPN/PNP
- Strom, max.: 8,5 mA bei 27 V
- Anschluss: D+, D-
- Produkt-Art
SPS-Digitaleingangsmodul
- Anzahl digitale Eingänge max.
16
- Betriebsspannung min.
20 V/DC
- Betriebsspannungsbereich
20 - 28 V/DC
- Betriebsspannung max.
28 V/DC
- Betriebsspannung
24 V/DC
- Höhe
63 mm
- Länge
110 mm
- Breite
75 mm
IP20
- Typ
MV110-24.16DN
- Herst.-Teilenr.
56300
- Abm.
(L x B x H) 110 x 75 x 63 mm
- Max. Umgebungstemperatur
-20 °C
- Min. Umgebungstemperatur
+55 °C
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3219672 akYtec MV110-24.16DN 56300 SPS-Digitaleingangsmodul 24 V/DC
Beschreibung
Das digitale Eingangsmodul MV110-24.16DN kann ein SPS-System oder ein Dezentrales Steuerungssystem mit zusätzlichen 16 digitalen Eingängen erweitern.
Jeder Eingang kann sowohl Schaltkontakte, NPN-, als auch PNP-Transistoren anschließen.
Das Gerät wird mit der benutzerfreundlichen Software MX110 Configurator konfiguriert, die Sie jederzeit und ohne Zusatzkosten herunterladen können.
Das digitale Eingangsmodul MV110-24.16DN verfügt über 16 digitale Eingänge.
Diese sind als Schaltkontakt, NPN, oder PNP ausgeführt.
Zusätztlich sind beim MV110-24.16DN die Eingänge in 4er Gruppen galvanisch voneinander getrennt.
Das Modul wird über 24 V DC angeschlossen, besitzt eine RS485-Schnittstelle und kommuniziert mit Hilfe der Modbus RTU und ASCII Protokolle.
Das Gehäuse verfügt über die Schutzart IP20 und kann im Temperaturbereich von -20...+55 °C betrieben werden.
Mit einem integrierten Impulszähler ist jeder Eingang dieses Erweiterungsmoduls in der Lage, bis zu 1000 Impulse pro Sekunde zu zählen, was in einem Modbus-Netzwerk bei Verwendung eines programmierten Zählers nicht möglich ist.
Außerdem können Sie mit dem integrierten Impulszähler ohne Kauf eines Zählers als Einzelgerät auskommen, wenn Ihr System einen solchen benötigt.
Sie können das Eingangsmodul MV110-24.16DN mühelos auf einer DIN-Schiene montieren oder an einer Wand befestigen.

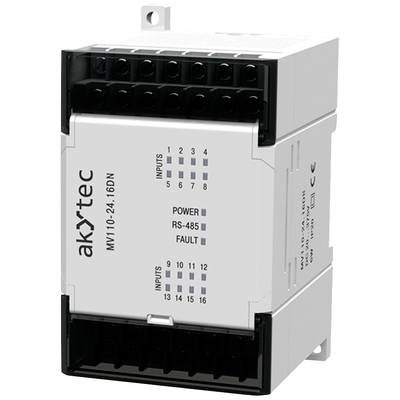

Auf der Vorderseite des Geräts steht eine Reihe von LEDs zur Verfügung.
Sechzehn von ihnen sind für Eingänge bestimmt, d.h. jede von denen leuchtet auf, wenn am entsprechenden Eingang ein Signal ankommt.
Die anderen drei LED zeigen den Status der Stromversorgung, des Datenaustauschs bzw. den Fehlerzustand an.
Jeder Eingang kann sowohl Schaltkontakte, NPN-, als auch PNP-Transistoren anschließen.
Das Gerät wird mit der benutzerfreundlichen Software MX110 Configurator konfiguriert, die Sie jederzeit und ohne Zusatzkosten herunterladen können.
Das digitale Eingangsmodul MV110-24.16DN verfügt über 16 digitale Eingänge.
Diese sind als Schaltkontakt, NPN, oder PNP ausgeführt.
Zusätztlich sind beim MV110-24.16DN die Eingänge in 4er Gruppen galvanisch voneinander getrennt.
Das Modul wird über 24 V DC angeschlossen, besitzt eine RS485-Schnittstelle und kommuniziert mit Hilfe der Modbus RTU und ASCII Protokolle.
Das Gehäuse verfügt über die Schutzart IP20 und kann im Temperaturbereich von -20...+55 °C betrieben werden.
Mit einem integrierten Impulszähler ist jeder Eingang dieses Erweiterungsmoduls in der Lage, bis zu 1000 Impulse pro Sekunde zu zählen, was in einem Modbus-Netzwerk bei Verwendung eines programmierten Zählers nicht möglich ist.
Außerdem können Sie mit dem integrierten Impulszähler ohne Kauf eines Zählers als Einzelgerät auskommen, wenn Ihr System einen solchen benötigt.
Sie können das Eingangsmodul MV110-24.16DN mühelos auf einer DIN-Schiene montieren oder an einer Wand befestigen.
Auf der Vorderseite des Geräts steht eine Reihe von LEDs zur Verfügung.
Sechzehn von ihnen sind für Eingänge bestimmt, d.h. jede von denen leuchtet auf, wenn am entsprechenden Eingang ein Signal ankommt.
Die anderen drei LED zeigen den Status der Stromversorgung, des Datenaustauschs bzw. den Fehlerzustand an.
Lieferumfang
- Modul MV110-24.16DN
- Kurzanleitung
