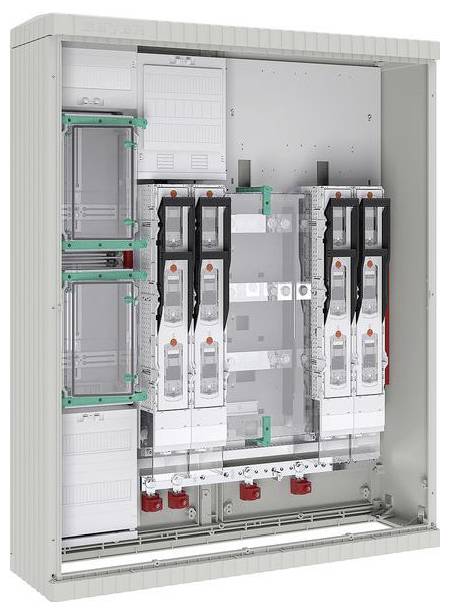

ABN SW132X6813 SW132X6813 Wandlerschrank Eingrabsockel Inhalt 1 St.

bestehendAus: Gehäuse,H xB xT (mm): 1355 x1110 x315: Glasfaser verstärktes Polyester FS 833,5 nach DIN 16913,IP44,ähnlich RAL 7035,Kunststoffmontageplatte 6mm,Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln,Ohne Sockel,Leistungsteil,H xB (mm): 1200 x750: NetzseitigerAnschlussraum (NAR),H xB (mm): 1200 x500,Montageplatte für Hausanschlusskasten,Netzseitige Trennstelle (im NAR): Kabelhausanschlusskasten NH2,Wandlerraum,H xB (mm): 450 x250,mit Isolatoren gemäß Stromnetz Hamburg (Funktionsflächen für halbindirekte Messungen,Seite 9: Kompaktbauform),plombierbareAbdeckung mit Klarsichthaube,mit Primärverdrahtung 150mm²Auf Cu-Anschlusslaschen für bauseitige Norm-Wandlerlasche (170mm lang (durch SNH) gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm,AnlagenseitigerAnschlussraum (AAR),H xB (mm): 600 x250,mit PEN-Schiene mit V-Anschlussklemmen 185mm²,Anlagenseitige Trennstelle: NH2-Sicherungslasttrennschalter,3-polig schaltbar,Messteil,H xB (mm): 1200 x250: Wandlerzusatzraum,H xB (mm): 300 x250,mit geschlossener 3-Punkt-Haube (300 x250mm),bestückt mit Spannungspfadsicherung D01 3-polig und D01 1-polig (inkl,Schraubkappen) unter einer plombierbaren Klarsichthaube,Sekundärverdrahtung wird durchgeschleift,ohne Prüfklemme (wird vom VNB gestellt und bauseitig montiert),Wandler-Zählerplatz (unten),H xB (mm): 375 x250,3-Punkt mit Sekundär- verdrahtung (H07V-K 2,5mm² Strom/1,5mm² Spannung gemäß VDE 0603-2-2) und IP54-Klarsichthaube,TRE-Platz (oben),H xB (mm): 375 x250,3-Punkt,verdrahtet (Steuerdrähte H07V-K 1,5mm² VDE 0603-2-2) und IP54-Klarsichthaube,AnlagenseitigerAnschlussraum (AAR,über TRE),H xB (mm): 150 x250,mit perforierter 3-Punkt-Haube und Gerätetragschiene,ohne Gerätebestückung,inkl,Leerplatz für Überspannungsschutz
