ABB UA26-30-10RA-85 Kondensatorschütz 4 Schließer mit Widerstand 1 St.

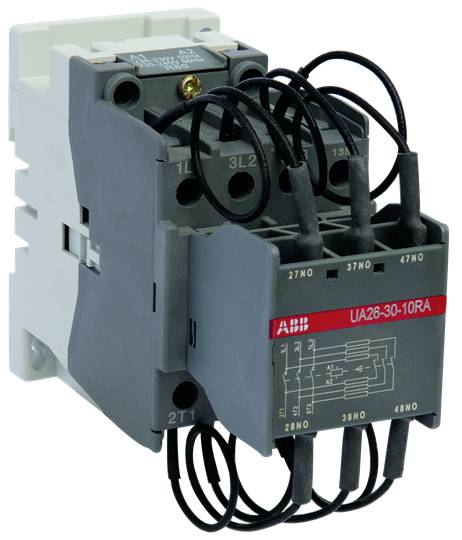

'Industrieller Schaltschütz von ABB, Modell UA26-30-10RA, grau, mit mehreren schwarzen Anschlusskabeln. Geeignet für Steuerstromkreise.'

Produkt-Art

Kondensatorschütz

Polzahl

3polig

Anschluss

Schrauben

Typ

UA26-30-10RA-85

Kontaktart

4 Schließer

Datenblatt (PDF)

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 116.51 / Stück)

CHF 131.80

-12 %

CHF 116.51

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Kondensatorschütz

Typ: UA26-30-10RA-85

Polzahl: 3polig

Kontaktart: 4 Schließer

Steuerspannung (min.): 380 V/AC

Steuerspannung (max.): 400 V/AC

Steuerspannungs-Bereich: 380 - 400 V/AC

Schaltspannung (max.): 690 V DC/AC

Besonderheiten: mit Widerstand

Anschluss: Schrauben

Inhalt: 1 St.

: 3

: 0

: 1

: 0

: 380-400 V

: 400-415 V

: Schraubanschluss

: 20 kvar

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3105373 ABB UA26-30-10RA-85 Kondensatorschütz 4 Schließer mit Widerstand 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3105373 ABB UA26-30-10RA-85 Kondensatorschütz 4 Schließer mit Widerstand 1 St.

Beschreibung

Die 3-poligen Schütze UA26-30-10RA zur Kondensatorschaltung können in Anlagen eingesetzt werden, bei denen der Spitzenstrom weit über dem 100-fachen Nenn-Effektivstrom liegt. Die Schütze werden komplett mit ihren Dämpfungswiderständen geliefert und müssen ohne zusätzliche Induktivitäten eingesetzt werden. Ihre elektrische Lebensdauer beträgt 250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V ≤ Ue ≤ 690 V. Die Schütze UA..RA sind mit einem speziellen Frontblock ausgestattet, der die serielle Einfügung von drei Dämpfungswiderständen in den Stromkreis gewährleistet, um die Stromspitze bei der Erregung der Kondensatorbank zu begrenzen. Ihr Anschluss gewährleistet auch die Vorladung der Kondensatoren, um die zweite Stromspitze beim Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt.
