ABB EPD24-TB-101-8A 2CDE601101R2008 Schutzrelais

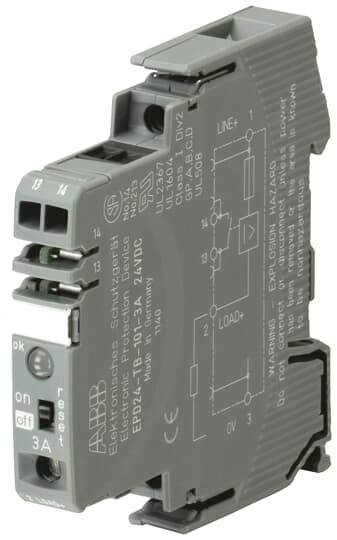

Elektronisches Schutzrelais von ABB, Modell EPD24-1B. Gezeigt sind Anschlüsse und Schaltplan auf der Vorderseite.

Produkt-Art

Schutzrelais

Betriebsspannung

24 V

Typ

EPD24-TB-101-8A

Abm.

(L x B x H) 83 x 12.5 x 80 mm

Breite

12.5 mm

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 90.61 / Stück)

CHF 90.61

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Typ: EPD24-TB-101-8A

Produkt-Art: Schutzrelais

Betriebsspannung: 24 V

Abm.: (L x B x H) 83 x 12.5 x 80 mm

Breite: 12.5 mm

Höhe: 80 mm

Länge: 83 mm

: Hutschiene TH35

: grau

: 12.5 mm

: 80 mm

: 83 mm

: 24 V

: V0

: FALSE

: Schraubanschluss

: Schraubanschluss

: sonstige

: steckbar

: LED

: 8-8 V

: 1

: AC

: 6-6 mm²

: 10-10 mm²

: 10-10 mm²

: 4-4 mm²

: Thermoplast

: 8 A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3099036 ABB EPD24-TB-101-8A 2CDE601101R2008 Schutzrelais

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3099036 ABB EPD24-TB-101-8A 2CDE601101R2008 Schutzrelais

Beschreibung

Die Schutzgeräte EPD24 erweitern das ABB Produktportfolio
der Reiheneinbaugeräte um elektronische Überstromschutzmodule
zur selektiven Absicherung von 24 V DC-Lastkreisen.
Diese Absicherung wird durch eine Kombination
aus aktiver elektronischer Strombegrenzung im
Kurzschlussfall und einer Überlastabschaltung ab 1,1 x IN
erreicht.
