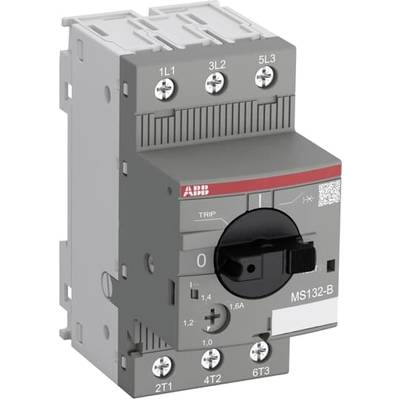

ABB 1SAM350200R1002 MS132-0.25B Motorschutzschalter 1 St.

Produkt-Art

Motorschutzschalter

Anschluss

Schrauben

Schutzart

IP20

Länge

86.75 mm

Breite

45 mm

Datenblatt (PDF)

Lieferung mer. 4 novembre

Anzahl

Stück

Gesamt (CHF 81.36 / Stück)

CHF 81.36

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Motorschutzschalter

Anschluss: Schrauben

: IP20

Länge: 86.75 mm

Breite: 45 mm

Höhe: 90 mm

Inhalt: 1 St.

Typ: MS132-0.25B

Abm.: (L x B x H) 86.75 x 45 x 90 mm

: 45 mm

: 90 mm

: 86.75 mm

: 0.06 kW

: FALSE

: 0.25 A

: FALSE

: 3

: 250-690 V

: 0.16-0.25 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: thermomagnetisch

: 100 kA

: 3.1-3.1 A

: TRUE

: Komplettgerät im Gehäuse

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3123578 ABB 1SAM350200R1002 MS132-0.25B Motorschutzschalter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3123578 ABB 1SAM350200R1002 MS132-0.25B Motorschutzschalter 1 St.

Beschreibung

MS132-B steht für die kompakte und leistungsstarke Baureihe in 45 mm Baubreite für den Motorschutz bis 15 kW (400 V) in Bahnanwendungen. Die Geräte erfüllen die aktuellen Bahnnormen und sind deshalb geeignet für den Einbau in Fahrgastbereichen und Führerständen von Zügen, die häufig in Tunnels und im Untergrund verkehren. Sie bieten zuverlässigen Schutz im Falle von Überlast und Kurzschluss und haben Trennfunktion.
Die Bedienung erfolgt über einen Dehgriff mit klarer Schaltstellungsanzeige I/TRIP/0, zusätzlich verfügen MS132-B über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können werkzeuglos angebaut werden, dieses Zubehör ist auch für MS165-B verwendbar. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
MS132-B haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich. Sie erfüllen die internationalen Bahnnormen IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 für Feuer und Rauch.
