99 5700 00 03 Serie 210 99 5700 00 03 Pole:3 99 5700 00 03-20 binder Inhalt: 1 St.

Ein elektrischer Steckverbinder mit schwarzem Gehäuse und rotem Anschluss, zeigt eine Metallgewindeschraube und einen Steckhals.

Abbildung ähnlich

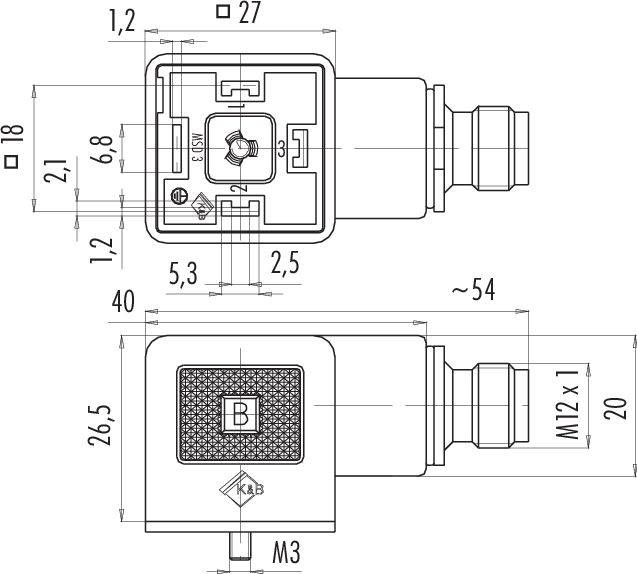

Strichzeichnung eines elektrischen Steckers mit Maßen in Millimetern. Hauptmerkmale: rechteckige Form, Schraubanschluss M12 x 1, Detailansicht von Kontakten innen.

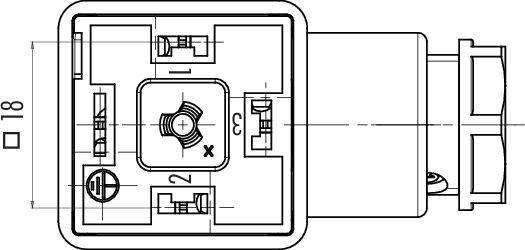

Technische Zeichnung eines elektrischen Steckverbinders mit Anschlussdetails für Pins 1, 2 und 3, mit Maßen angegeben.

1/3

Abbildung ähnlich

Produkt-Art

Ventilstecker-Adapter

Bauform

A Standard

Anschluss

Steckanschluss

Schutzart

IP65

Nennspannung

60 V

Datenblatt (PDF)

Lieferung Do., 14. Jan. 2027

Anzahl

Stück

Gesamt (CHF 27.71 / Stück)

CHF 29.67

-7 %

CHF 27.71

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 5700 00 03 Serie 210

Bauform A Adapter
Polzahl: 2+PE
ungeschirmt
steckbar
IP65

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 15 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA (UL94 HB)
Montageart: Gehäusemontage

Pole: 3

Produkt-Art: Ventilstecker-Adapter

Bauform: A Standard

Anschluss: Steckanschluss

: IP65

Nennspannung: 60 V

Anzeige: LED

Gesamtpolzahl: + PE

Herst.-Teilenr.: 99 5700 00 03-20

Inhalt: 1 St.

max. Querschnitt: 0.34 mm²

RoHS-konform: Ja

Standard: Industriestandard

Bauform: Adapter

Typ: 99 5700 00 03

Besonderheiten: mit LED

Voreilender Kontakt (PE): Ja

Zulassungen: UL

Dokumente & Downloads

Datenblatt

Datenblatt 3218852 99 5700 00 03 Serie 210 99 5700 00 03 Pole:3 99 5700 00 03-20 binder Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218852 99 5700 00 03 Serie 210 99 5700 00 03 Pole:3 99 5700 00 03-20 binder Inhalt: 1 St.

Beschreibung

Unsere Steckverbinder für modernste Automatisierungsanwendungen umfassen drei Serien von Magnetventilsteckverbindern. Magnetventilsteckdosen in den Bauformen A, B und C in IP40 bis IP67 entsprechen DIN EN 175301-803, viele Modelle sind mit niedrigem oder normal großem Gehäuse erhältlich. Je nach Bauform sind 2+PE, 2+2PE und 3+PE Kontakte möglich. Diese gibt es auch mit ein- oder beidseitig konfektionierten Verbindungsleitungen, umspritzte Ausführungen haben am anderen Ende M12-Steckverbinder. Einige Ausführungen haben LED-Anzeigen. Neben Magnetventilsteckverbindern gibt es Gerätesteckdosen und -stecker.

Eigenschaften:

• Bauform A, B und C nach Industriestandard
• Entspricht DIN EN 175301-803
• Ausführungen mit niedrigem Gehäuse erhältlich
• Schutzart IP40/IP67
• Gerätesteckdosen und -stecker
• PUR-umspritzte Steckdosen (IP67)
• Erhältlich mit LED-Anzeigen
• Ein- oder beidseitig konfektionierte Verbindungsleitungen
• UL- und VDE-Zulassung
