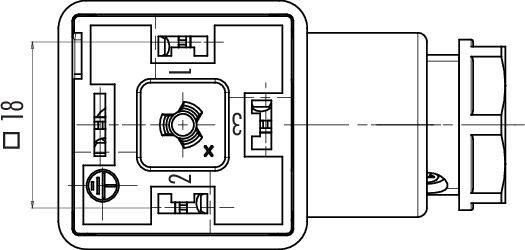

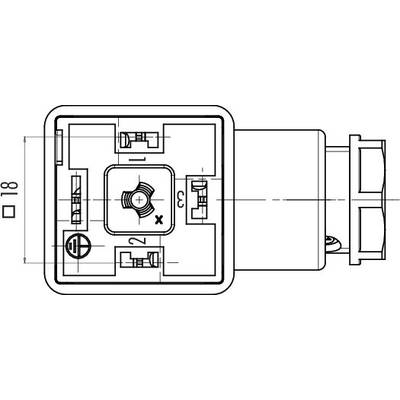

Abbildung ähnlich
1/3

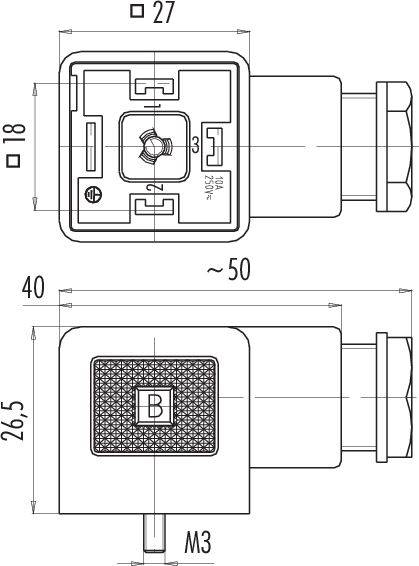

Abbildung ähnlich
43 1770 006 03 Serie 210 43 1770 006 03 Pole:3 43 1770 006 03-20 binder Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Single
Produkt-Art
Ventilstecker
Bauform
A Standard
Anschluss
Schraubklemme
Schutzart
IP40
IP65
Datenblatt (PDF)
Anzahl
Gesamt (CHF 4.90 / Stück)
CHF 5.48
-11 %
CHF 4.90
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
43 1770 006 03 Serie 210
- Bauform A Gerätesteckdose
- Polzahl: 2+PE
- 6.0 - 8.0 mm
- ungeschirmt
- schraubklemm
- IP40 ohne Dichtung
- VDE
- ESTI+
Unser Service für Sie
Technische Daten
- EMV-Tauglichkeit: ungeschirmt
- Durchgangswiderstand: ≤ 15 mΩ
- Isolierstoffgruppe: III
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Material Kontaktkörper: PA (UL94 HB)
- Kabeldurchlass: 6.0 - 8.0 mm
- Montageart: Kabelmontage
- Verpackungsart
Single
- Pole
3
- Produkt-Art
Ventilstecker
- Bauform
A Standard
- Anschluss
Schraubklemme
IP40
IP65
- Nennspannung
250 V
- Anzeige
LED
- Gesamtpolzahl
+ PE
- Herst.-Teilenr.
43 1770 006 03-20
- Inhalt
1 St.
- max. Querschnitt
1.50 mm²
- min. Querschnitt
0.34 mm²
- RoHS-konform
Ja
- Standard
Industriestandard
- Bauform
Buchse, gerade
- Typ
43 1770 006 03
- Besonderheiten
mit LED
- Voreilender Kontakt (PE)
Ja
- Zulassungen
VDE
ESTI+
Dokumente & Downloads
Datenblatt
Datenblatt 3217672 43 1770 006 03 Serie 210 43 1770 006 03 Pole:3 43 1770 006 03-20 binder Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3217672 43 1770 006 03 Serie 210 43 1770 006 03 Pole:3 43 1770 006 03-20 binder Inhalt: 1 St.
Beschreibung
Unsere Steckverbinder für modernste Automatisierungsanwendungen umfassen drei Serien von Magnetventilsteckverbindern. Magnetventilsteckdosen in den Bauformen A, B und C in IP40 bis IP67 entsprechen DIN EN 175301-803, viele Modelle sind mit niedrigem oder normal großem Gehäuse erhältlich. Je nach Bauform sind 2+PE, 2+2PE und 3+PE Kontakte möglich. Diese gibt es auch mit ein- oder beidseitig konfektionierten Verbindungsleitungen, umspritzte Ausführungen haben am anderen Ende M12-Steckverbinder. Einige Ausführungen haben LED-Anzeigen. Neben Magnetventilsteckverbindern gibt es Gerätesteckdosen und -stecker.
Eigenschaften:
• Bauform A, B und C nach Industriestandard
• Entspricht DIN EN 175301-803
• Ausführungen mit niedrigem Gehäuse erhältlich
• Schutzart IP40/IP67
• Gerätesteckdosen und -stecker
• PUR-umspritzte Steckdosen (IP67)
• Erhältlich mit LED-Anzeigen
• Ein- oder beidseitig konfektionierte Verbindungsleitungen
• UL- und VDE-Zulassung
