Siemens 3RW3013-1BB14 3RW30131BB14 Sanftstarter Motorleistung bei 400 V 1.5 kW Motorleistung bei 230 V 0.75 kW 400 V/AC

Industrielles Schaltgerät der Marke Siemens. Es zeigt Anschlüsse und Bedienelemente für die Steuerung elektrischer Geräte.

Abbildung ähnlich

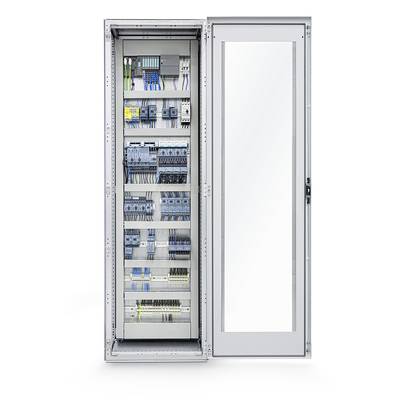

Ein geöffneter Schaltschrank mit mehreren Reihen elektrischer Komponenten, wie Schalter und Kabel, zur Steuerung von Maschinen oder Systemen.

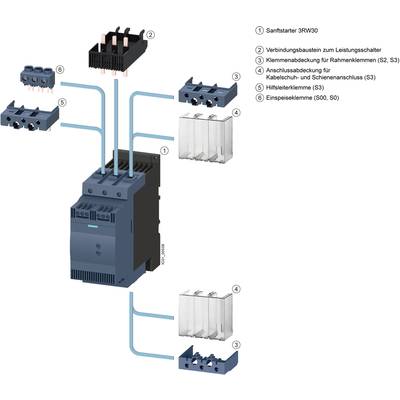

'Schaltstarter 3RW30' mit Komponenten: Verbindungsbaustein, Klemmendeckel, Hilfskontakt und Einspeiseklemme, dargestellt in einem Diagramm.

Schaltplan zeigt ein elektrisches Bauteil mit drei Phasen (L1, L2, L3) und dazugehörigen Anschlüssen (T1, T2, T3). Markierungen A1, A2 für Steuerung, und ein 'IN' Anschluss.

Technische Zeichnung eines elektrischen Geräts mit Front-, Seiten- und Draufsicht. Maße sind in Millimetern angegeben.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

Anzahl

Stück

Gesamt (CHF 175.72 / Stück)

CHF 185.65

-5 %

CHF 175.72

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S00, 3,6A, 1,5kW/400V, 40 Grad, AC200-480V, AC/DC110-230V

Auslöseklasse: sonstige
Funktion: eine Drehrichtung
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 110 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: V
Spannungsart zur Betätigung: AC/DC
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 1,50000000 kW
Integrierter Überlastschutz des Motors: false
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 0,75000000 kW
Bemessungsbetriebsspannung Ue: 200 V

Technische Daten

SIRIUS Sanftstarter S00 3,6 A, 1,5 kW/400 V, 40 °C AC 200-480 V, AC/DC 110-230 V Schraubklemmen

Produkt-Art: Sanftstarter

Motorleistung bei 230 V: 0.75 kW

Motorleistung bei 400 V: 1.5 kW

Nennspannung: 400 V/AC

Wirkphasen: 2

Herst.-Teilenr.: 3RW30131BB14

Nennstrom: 3.6 A

Nennstrom - gerundet: 3.6 A

Typ: 3RW3013-1BB14

Abm.: (L x B x H) 150 x 45 x 100 mm

Breite: 45 mm

Höhe: 100 mm

Länge: 150 mm

Tiefe: 150 mm

: eine Drehrichtung

: 110-230 V

: 110-230 V

: 110-230 V

: IP20

: sonstige

: 3.6 A

: 0.75 kW

: 1.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 197535 Siemens 3RW3013-1BB14 3RW30131BB14 Sanftstarter Motorleistung bei 400 V 1.5 kW Motorleistung bei 230 V 0.75 kW 400 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 197535 Siemens 3RW3013-1BB14 3RW30131BB14 Sanftstarter Motorleistung bei 400 V 1.5 kW Motorleistung bei 230 V 0.75 kW 400 V/AC

Beschreibung

SIRIUS Sanftstarter S00 3,6 A, 1,5 kW/400 V, 40 °C AC 200-480 V, AC/DC 110-230 V Schraubklemmen Sanftstarter SIRIUS 3RW30 für Standardanwendungen zum sanften Anlauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgtfür eine geringere Erwärmung im Schaltschrank. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter andie Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
