Thyristoren
148 ErgebnisseDetails | Preis | Verfügbarkeit | U(DRM) | Gehäuse | I(T)(RMS) | I(H) | Durchlassspannung U(F) | Montageart | Verpackungsart | Zertifizierungen | |
|---|---|---|---|---|---|---|---|---|---|---|---|
Bestell-Nr.:151409 EAN:2050000013980 Teile-Nr.:BT152-600R,127 inkl. MwSt. 33 Stück auf Lager Lieferung Do., 12. Nov. Min: 2 | 650 V | TO-220AB | 20 A | 60 mA | 1.75 V | Durchführungsloch | - | - | |||
Bestell-Nr.:151304 EAN:2050000013683 Teile-Nr.:TYN612RG CHF 0.65 inkl. MwSt. 5 Stück auf Lager Lieferung Do., 12. Nov. | 600 V | TO-220AB | 12 A | 30 mA | 1.6 V | Durchführungsloch | - | - | |||
Bestell-Nr.:186694 EAN:2050000071836 Teile-Nr.:C106D1G inkl. MwSt. 2335 Stück auf Lager Lieferung Do., 12. Nov. | 400 V | TO-225AA | 4 A | 3 mA | 2.2 V | Durchführungsloch | - | - | |||
Bestell-Nr.:2969157 EAN:2050009513122 Teile-Nr.:P3500SALRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2969204 EAN:2050009515584 Teile-Nr.:P4500SDLHLRP -18% inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | DO-214AA | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2969077 EAN:2050009514396 Teile-Nr.:P3100SBLRP CHF 1.15 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2969000 EAN:2050009513627 Teile-Nr.:P2600SDLRP CHF 1.35 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
 Abb. ähnlich Bestell-Nr.:2496790 EAN:2050007321668 Teile-Nr.:F1842HD1200 CHF 141.95 inkl. MwSt. 98 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||

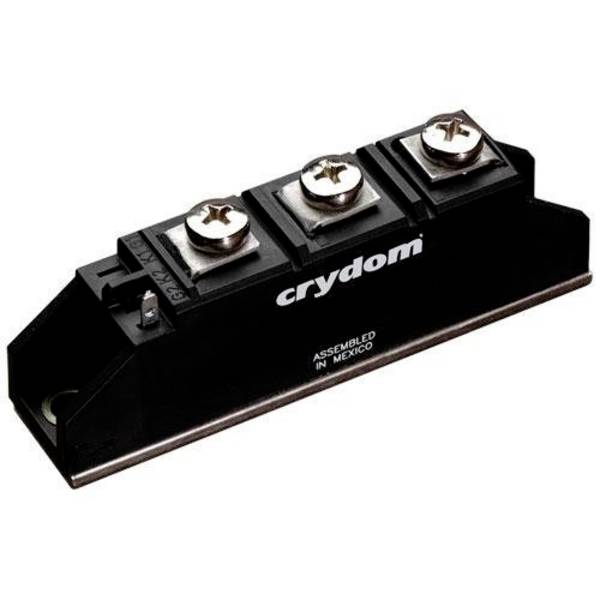

 Abb. ähnlich Bestell-Nr.:2496778 EAN:2050007321545 Teile-Nr.:F18107SDK1000 CHF 199.95 inkl. MwSt. 2 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2496851 EAN:2050007322733 Teile-Nr.:M505013F CHF 111.95 inkl. MwSt. 26 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
-30% CHF 145.95 CHF 101.95 inkl. MwSt. 13 Stück auf Lager Lieferung Fr., 4. Dez. Min: 10 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2496812 EAN:2050007321347 Teile-Nr.:F1892SDK1200 inkl. MwSt. 5 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
Bestell-Nr.:2968872 EAN:2050009510213 Teile-Nr.:P2100SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968866 EAN:2050009510152 Teile-Nr.:P2000SALRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968970 EAN:2050009512330 Teile-Nr.:P2500SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968969 EAN:2050009512323 Teile-Nr.:P2500SALRP CHF 0.85 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968668 EAN:2050009510831 Teile-Nr.:P1200SALRP CHF 0.85 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968692 EAN:2050009511074 Teile-Nr.:P1300SALRP CHF 0.85 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968401 EAN:2050009508166 Teile-Nr.:P0080SBLRP CHF 1.15 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968593 EAN:2050009505080 Teile-Nr.:P0900SCLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2966139 EAN:2050009484422 Teile-Nr.:CLE90UH1200TLB-TRR CHF 22.95 inkl. MwSt. Bald verfügbar Min: 200Vielfache: 200 | - | - | - | - | - | - | Tape on Full reel | - | |||

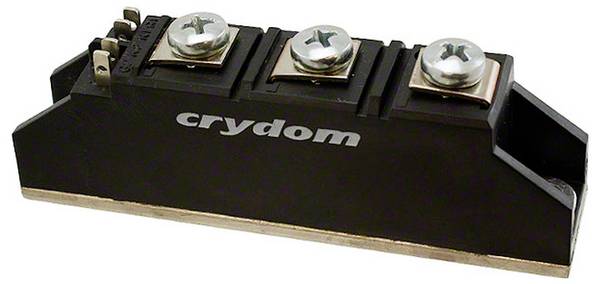

 Abb. ähnlich Bestell-Nr.:2493569 EAN:2050007289579 Teile-Nr.:F1857SDK600 CHF 133.95 inkl. MwSt. 60 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
Bestell-Nr.:2968398 EAN:2050009508135 Teile-Nr.:P0080SALRP CHF 1.10 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
 Abb. ähnlich Bestell-Nr.:2493765 EAN:2050007291732 Teile-Nr.:M5010015FV CHF 233.95 inkl. MwSt. 9 Stück auf Lager Lieferung Fr., 4. Dez. Min: 10 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493762 EAN:2050007291701 Teile-Nr.:M5010012 inkl. MwSt. 14 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493740 EAN:2050007289487 Teile-Nr.:L312F CHF 97.95 inkl. MwSt. Lieferung Mo., 29. März 2027 Min: 2 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493082 EAN:2050007284390 Teile-Nr.:B511-2 -11% CHF 53.95 CHF 47.95 inkl. MwSt. 7 Stück auf Lager Lieferung Fr., 4. Dez. Min: 10 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493086 EAN:2050007284437 Teile-Nr.:B512F-2 -33% inkl. MwSt. 242 Stück auf Lager Lieferung Fr., 4. Dez. Min: 20 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493090 EAN:2050007284475 Teile-Nr.:B513F-2 -15% CHF 65.95 CHF 55.95 inkl. MwSt. 11 Stück auf Lager Lieferung Fr., 4. Dez. Min: 10 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493115 EAN:2050007284727 Teile-Nr.:B653-2 inkl. MwSt. 5 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493111 EAN:2050007284680 Teile-Nr.:B614F-2T inkl. MwSt. Lieferung Mo., 29. März 2027 Min: 2 | - | - | - | - | - | - | - | RoHS | |||
Bestell-Nr.:151421 EAN:2050000014017 Teile-Nr.:BT152-800R,127 inkl. MwSt. 2489 Stück auf Lager Lieferung Do., 12. Nov. | 800 V | TO-220AB | 20 A | 60 mA | 1.75 V | Durchführungsloch | - | - | |||
Bestell-Nr.:2968065 EAN:2050009503383 Teile-Nr.:MCC200-16IO1 inkl. MwSt. 4 Stück auf Lager Lieferung Do., 12. Nov. | - | Y4-M6 | - | - | - | - | Bulk | - | |||
Bestell-Nr.:151460 EAN:2050000014116 Teile-Nr.:TYN825RG -5% CHF 3.80 CHF 3.60 inkl. MwSt. 23 Stück auf Lager Lieferung Do., 12. Nov. | 800 V | TO-220AB | 25 A | 50 mA | 1.6 V | Durchführungsloch | - | - | |||
Bestell-Nr.:2968319 EAN:2050009507343 Teile-Nr.:MCR106-8G inkl. MwSt. 2241 Stück auf Lager Lieferung Do., 12. Nov. | 600 V | - | 4 A | - | - | - | Tube | - | |||
Bestell-Nr.:2968308 EAN:2050009507237 Teile-Nr.:MCO50-12IO1 inkl. MwSt. 31 Stück auf Lager Lieferung Do., 12. Nov. | - | SOT-227B | - | - | - | - | Tube | - | |||
 Abb. ähnlich Bestell-Nr.:2493083 EAN:2050007284406 Teile-Nr.:B511F-2 -26% CHF 61.95 CHF 45.95 inkl. MwSt. 64 Stück auf Lager Lieferung Fr., 4. Dez. Min: 2 | - | - | - | - | - | - | - | RoHS | |||
inkl. MwSt. Lieferung Mo., 12. Apr. 2027 Min: 3 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493114 EAN:2050007284710 Teile-Nr.:B642SE-2T -9% CHF 159.95 CHF 145.95 inkl. MwSt. 6 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
inkl. MwSt. Bald verfügbar Min: 3 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493763 EAN:2050007291718 Teile-Nr.:M5010013V CHF 259.95 inkl. MwSt. 4 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
-33% CHF 113.95 CHF 75.95 inkl. MwSt. 24 Stück auf Lager Lieferung Fr., 4. Dez. Min: 2 | - | - | - | - | - | - | - | RoHS | |||
CHF 141.95 inkl. MwSt. Bald verfügbar | - | - | - | - | - | - | - | RoHS | |||
Bestell-Nr.:2968405 EAN:2050009508203 Teile-Nr.:P0080SDLRP CHF 1.35 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968424 EAN:2050009508395 Teile-Nr.:P0220SCLRP CHF 1.15 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968452 EAN:2050009508654 Teile-Nr.:P0300SALRP -29% inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968500 EAN:2050009509132 Teile-Nr.:P0640SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2969159 EAN:2050009513146 Teile-Nr.:P3500SCLRP -18% inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2969158 EAN:2050009513139 Teile-Nr.:P3500SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2969200 EAN:2050009515546 Teile-Nr.:P4500SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968873 EAN:2050009510220 Teile-Nr.:P2100SCLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968870 EAN:2050009510190 Teile-Nr.:P2100SALRP -29% inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968824 EAN:2050009509736 Teile-Nr.:P1800SCLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968638 EAN:2050009510534 Teile-Nr.:P1100SALRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968641 EAN:2050009510565 Teile-Nr.:P1100SCLRP CHF 1.15 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968670 EAN:2050009510855 Teile-Nr.:P1200SCLRP -18% inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968695 EAN:2050009511104 Teile-Nr.:P1300SCLRP -18% inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968746 EAN:2050009511616 Teile-Nr.:P1500SCLRP CHF 1.15 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968743 EAN:2050009511586 Teile-Nr.:P1500SALRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:151290 EAN:2050000013607 Teile-Nr.:BT151-500R,127 inkl. MwSt. 2276 Stück auf Lager Lieferung Do., 12. Nov. Min: 3 | 500 V | TO-220AB | 12 A | 20 mA | 1.75 V | Durchführungsloch | - | - | |||
Bestell-Nr.:160063 EAN:2050000614620 Teile-Nr.:SKKT57/12E CHF 47.95 inkl. MwSt. 42 Stück auf Lager Lieferung Do., 12. Nov. | 1200 V | SEMIPACK® 1 | 130 A | 150 mA | 1.65 V | Gehäuse | - | - | |||
Bestell-Nr.:160052 EAN:2050000614545 Teile-Nr.:SKKH92/12E inkl. MwSt. 11 Stück auf Lager Lieferung Do., 12. Nov. | 1200 V | SEMIPACK® 1 | 190 A | 150 mA | 1.65 V | Gehäuse | - | - | |||
Bestell-Nr.:2969569 EAN:2050009519162 Teile-Nr.:S8025LTP CHF 2.45 inkl. MwSt. Lieferung Mo., 15. März 2027 Min: 1000Vielfache: 1000 | 800 V | - | 25 A | - | - | - | Tube | - | |||
Bestell-Nr.:2969078 EAN:2050009514402 Teile-Nr.:P3100SCLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
CHF 269.95 inkl. MwSt. Lieferung Mo., 12. Apr. 2027 Min: 5 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493746 EAN:2050007291541 Teile-Nr.:L622F CHF 207.95 inkl. MwSt. 10 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493741 EAN:2050007289494 Teile-Nr.:L321F CHF 65.95 inkl. MwSt. 19 Stück auf Lager Lieferung Fr., 4. Dez. Min: 2 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493777 EAN:2050007291855 Teile-Nr.:M505042 CHF 87.95 inkl. MwSt. 11 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493773 EAN:2050007291817 Teile-Nr.:M505012V CHF 101.95 inkl. MwSt. 8 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
Bestell-Nr.:2968064 EAN:2050009503376 Teile-Nr.:MCC200-14IO1 inkl. MwSt. Bald verfügbar | - | Y4-M6 | - | - | - | - | Bulk | - | |||
 Abb. ähnlich Bestell-Nr.:2493084 EAN:2050007284413 Teile-Nr.:B511FSE-2T -29% CHF 75.95 CHF 53.95 inkl. MwSt. Bald verfügbar Min: 10 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493087 EAN:2050007284444 Teile-Nr.:B512FS-2 -16% CHF 63.95 CHF 53.95 inkl. MwSt. 12 Stück auf Lager Lieferung Fr., 4. Dez. Min: 10 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493093 EAN:2050007284505 Teile-Nr.:B522-2T CHF 55.95 inkl. MwSt. 9 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493091 EAN:2050007284482 Teile-Nr.:B514F-2T inkl. MwSt. 9 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
-7% CHF 113.95 CHF 105.95 inkl. MwSt. Bald verfügbar | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493097 EAN:2050007284543 Teile-Nr.:B532-2T -34% inkl. MwSt. 10 Stück auf Lager Lieferung Fr., 4. Dez. Min: 10 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2493109 EAN:2050007284666 Teile-Nr.:B613F-2T inkl. MwSt. Bald verfügbar Min: 3 | - | - | - | - | - | - | - | RoHS | |||
CHF 237.95 inkl. MwSt. Lieferung Mo., 12. Apr. 2027 | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2496852 EAN:2050007322740 Teile-Nr.:M505022FV CHF 105.95 inkl. MwSt. 11 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2496805 EAN:2050007321279 Teile-Nr.:F1892CCH1600 CHF 263.95 inkl. MwSt. Bald verfügbar | - | - | - | - | - | - | - | RoHS | |||
 Abb. ähnlich Bestell-Nr.:2496806 EAN:2050007321286 Teile-Nr.:F1892DH1200 CHF 159.95 inkl. MwSt. 17 Stück auf Lager Lieferung Fr., 4. Dez. | - | - | - | - | - | - | - | RoHS | |||
Bestell-Nr.:2968997 EAN:2050009513603 Teile-Nr.:P2600SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968971 EAN:2050009512347 Teile-Nr.:P2500SCLRP CHF 1.15 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968929 EAN:2050009512781 Teile-Nr.:P2300SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968927 EAN:2050009512767 Teile-Nr.:P2300SALRP CHF 0.85 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968930 EAN:2050009512798 Teile-Nr.:P2300SCLRP CHF 1.15 inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968640 EAN:2050009510558 Teile-Nr.:P1100SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968669 EAN:2050009510848 Teile-Nr.:P1200SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968697 EAN:2050009511128 Teile-Nr.:P1300SDLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Bestell-Nr.:2968694 EAN:2050009511098 Teile-Nr.:P1300SBLRP inkl. MwSt. Lieferung Mo., 5. Apr. 2027 Min: 2500Vielfache: 2500 | - | - | - | - | - | - | Tape on Full reel | - | |||
Ratgeber
Der Thyristor gehört zu den am häufigsten eingesetzten Bauelementen in der Leistungselektronik. Er wird auch als SCR bezeichnet, als siliziumgesteuerter Gleichrichter. Ein Thyristor kann aber nicht nur Wechselströme in Gleichströme verwandeln, er lässt sich auch als elektronischer Schalter verwenden.
Wie Thyristoren aufgebaut sind und funktionieren und für welche Schaltungen sie besonders geeignet sind, das erfahren Sie in diesem Ratgeber.
Der Thyristor oder SCR ist ein Halbleiterbauelement, das sowohl schalten als auch gleichrichten kann. Es handelt sich um ein 4-Schicht- und 3-Punkt-Bauelement, das durch die Kombination von abwechselnd positiv- und negativ-leitendem Halbleitermaterial gebildet wird.
Der Begriff Thyristor entstand aus der Fusion von Thyratron und Transistor. Er verfügt über die Gleichrichterfunktion des Thyratrons und die Steuerbarkeit des Transistors. Es handelt sich um ein Bauteil mit drei Anschlüssen, und zwar Anode, Kathode und Gate. Damit die elektrische Leitung stattfinden kann, ist ein Gate-Trigger-Impuls erforderlich.
Die wichtigste Eigenschaft des SRC ist seine Unidirektionalität. Das bedeutet, dass er den Stromfluss nur in eine Richtung zulässt. Damit gleicht er einer Diode. Im Gegensatz zur Diode kann der SCR jedoch entweder als offener Schalter oder als gleichrichtende Diode betrieben werden, je nach Ansteuerung des Gates.
Der SCR ist neben Triacs und Diacs einer von mehreren Leistungshalbleitern, die sich alle wie sehr schnelle Festkörper-Wechselstromschalter zur Steuerung großer Wechselspannungen und -ströme verwenden lassen.

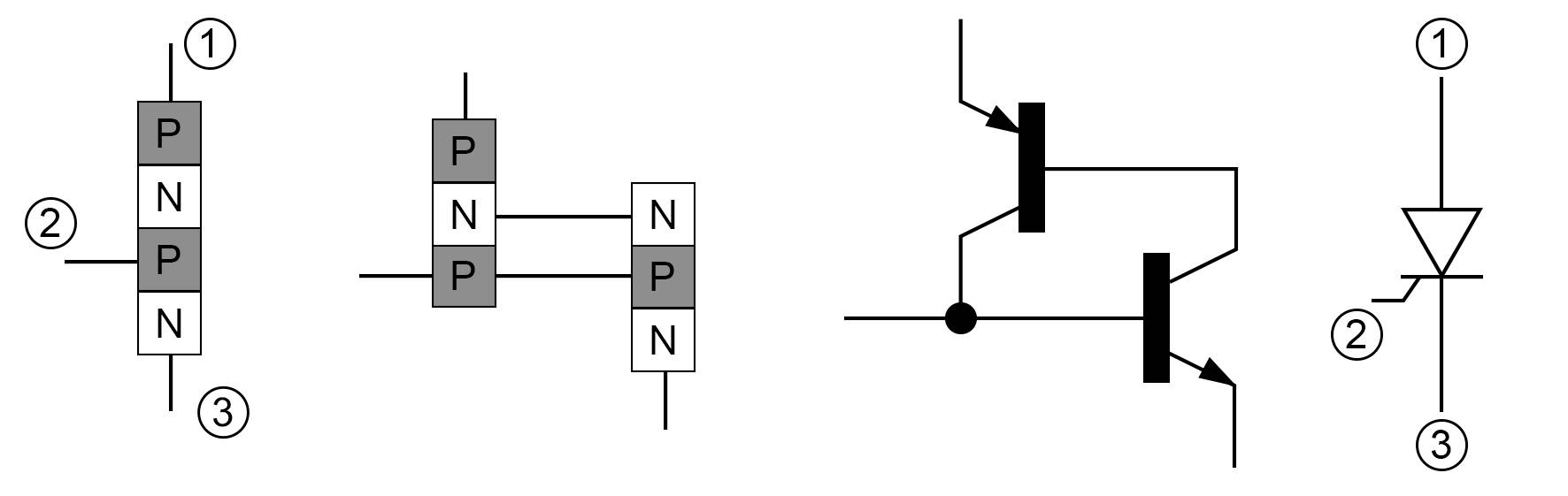

1. Anode | 2. Gate | 3. Kathode
Der Thyristor enthält als Grundmaterial hauptsächlich Silizium. Sein Aufbau ähnelt dem eines normalen Transistors. Aber im Gegensatz zum Transistor besteht er aus vier Schichten und wird durch die Kombination eines PNP- und eines NPN-Transistors gebildet.
Dabei stellt der unterste N-Bereich die Kathode und der oberste P-Bereich den Anodenanschluss dar. Die beiden Bereiche bilden mit Hilfe von Molybdänplättchen eine Verbindung mit dem Kathoden- und Anodenanschluss. So entsteht eine 4-Schicht-Struktur mit drei Übergängen.
SCRs arbeiten in einem der folgenden drei Zustände, je nach Anforderung:
Durchlassend
Dies ist der primäre Betriebsmodus eines SCR. Er wird über das geöffnete Gate in den leitenden Modus geschaltet und bleibt in diesem, bis der Strom unter einen bestimmten Wert – den Haltestrom – fällt.
Vorwärtssperrend
Beim vorwärtssperrenden Thyristor sperrt das geschlossene Gate den Stromfluss, obwohl eine Spannung in der Richtung angelegt wird, die einer Diode signalisieren würde, den Strom zu leiten.
Rückwärtssperrend
Beim rückwertssperrenden Thyristor versucht der Strom, in der entgegengesetzten Richtung durch den SCR zu fließen. Er wird jedoch von der Diode blockiert, und der Thyristor sperrt.

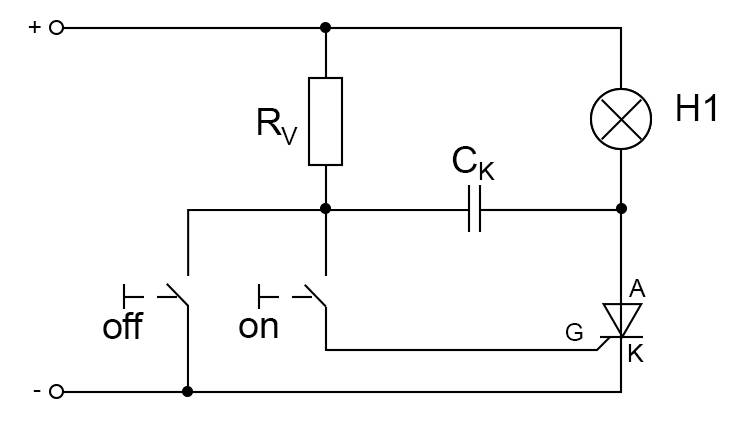

Durch die Selbsthaltung des aktiven Schaltzustands eignet sich ein SCR beispielsweise als Gleichstromschalter in einer Kondensatorschaltung. Im Leistungsstrompfad fließt der Strom vom Plus-Pol der Spannungsquelle über die Lampe zur Anode des SCR. Der Steuerpfad ist durch einen Kondensator mit dem Leistungspfad verbunden und in der Grundstellung geladen. Ein Vorwiderstand verhindert, dass beim Zuschalten des Leistungspfads die Spannung im Steuerpfad abreißt.
Ein Impuls des Tasters zum Einschalten öffnet über den Steuerkreis das Gate, der SCR wird in den niederohmigen Zustand geschaltet. Der Strom fließt nun über die Kathode zum Minus-Pol der Spannungsquelle ab und lässt die Lampe leuchten. Über den Aus-Taster wird der Strom im Steuerkreis abgeführt. Der Kondensator wird dabei in der Polarität umgekehrt geladen, dadurch reißt die Spannung an der Anode schlagartig ab. Das Gate schließt und die Lampe erlischt.

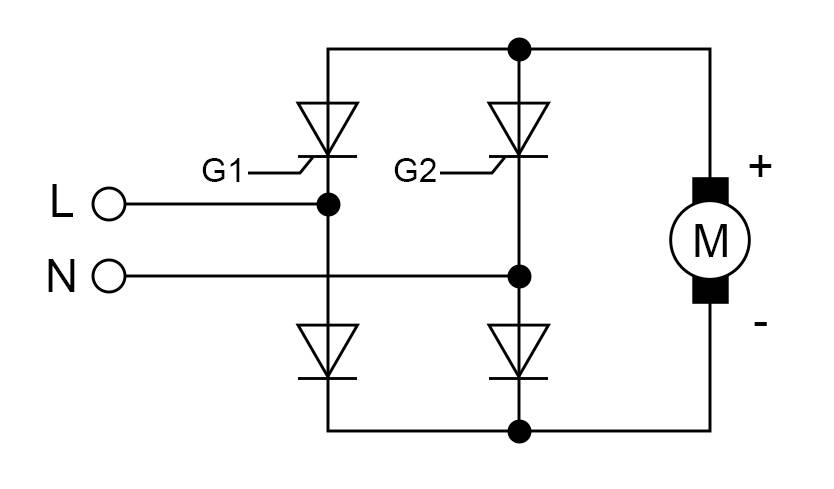

In einem Wechselstromkreis zum Betrieb von Gleichstrommotoren lassen sich Thyristoren als Gleichrichter verwenden. Ein Steuergerät generiert dazu netzsynchrone Zündimpulse während der positiv gerichteten Halbwelle und sendet sie an das Gate. Die angeschnittene positive Halbwelle versorgt den Motor. Beim Nulldurchgang wird der SCR wieder zurückgesetzt.
Durch Veränderung des Zeitintervalls für den Zündimpuls wird der Mittelwert der Gleichspannung verändert. So lassen sich mit wenig Aufwand und geringem Energieverlust beispielsweise Elektronik-Drehzahlsteuerungen realisieren.
Mit zwei Thyristoren ist die Konstruktion eines Wechselrichters zur Umformung von Gleichstrom in Wechselstrom möglich. Ein Impulsgenerator versorgt die Gates der Brückenschaltung in Abhängigkeit von der gewünschten Frequenz auf der einen Seite mit zunehmend längeren Pulsweiten, auf der anderen Seite mit zunehmend kürzeren Pulsweiten. Durch diese Steuerung entsteht im Mittelwert ein sinusähnliches Signal. Dieses wird im Anschluss durch eine Filterschaltung aus Spulen und Kondensatoren zu einem reinen Sinus geglättet.
Ein solches Verfahren wird beispielsweise zur Wechselstromerzeugung bei Photovoltaik- und Windkraftanlagen oder zur Energierückgewinnung durch den Motor als Generator in der Elektromobilität eingesetzt.
Die Kombination eines Gleichrichters mit einem Wechselrichter führt zu einem Frequenzumrichter. Mit diesem lässt sich aus der Netzspannung eine Gleichspannung erzeugen. In einem weiteren Prozess erfolgt die Rückverwandlung in Wechselstrom mit der gewünschten Frequenz.
So funktioniert ein Triac
Ein Triac ist wie ein SCR ein elektronisches Halbleiterbauelement, das in der Leistungselektronik als Schalter für Wechselstromanwendungen verwendet wird.
Er kann den Strom allerdings in beiden Richtungen durchfließen lassen und somit sowohl positive als auch negative Halbwellen eines Wechselstroms steuern.

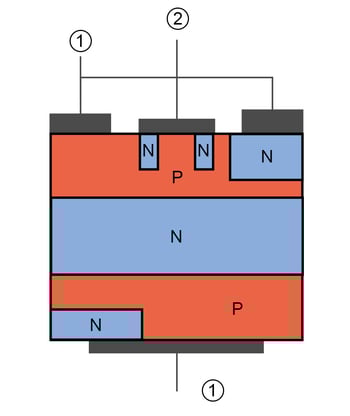

Er besteht aus vier Schichten von p-dotiertem und n-dotiertem Siliziummaterial, ähnlich wie ein SCR. Triacs verfügen aber über zwei Steueranschlüsse, die als Gate 1 und Gate 2 bezeichnet werden.
Wenn eine positive Spannung an Gate 1 angelegt wird, fließt ein kleiner Strom zwischen Gate 1 und der Steuerschicht. Dieser Strom aktiviert den Triac und ermöglicht den Durchfluss des Wechselstroms zwischen Anode und Kathode. Der Triac bleibt eingeschaltet, bis der Wechselstrom seine Nullkreuzung erreicht, das heißt, wenn der Strom von positiv auf negativ wechselt.
An diesem Punkt wird der Triac automatisch ausgeschaltet und sperrt den Stromfluss. Der Triac lässt sich auch durch das Anlegen einer positiven Spannung an Gate 2 aktivieren. Dies ermöglicht die Steuerung des Stromflusses in der negativen Halbwelle des Wechselstroms.
1. Main Terminal | 2. Gate
So funktioniert ein Diac
Ein Diac wird häufig zur Steuerung der Zündzeitpunkte von Triacs und anderen SCRs eingesetzt. Er besteht aus drei Schichten von p-dotiertem und n-dotiertem Siliziummaterial. Die grundlegenden Schichten sind als PNP oder NPN aufgebaut.

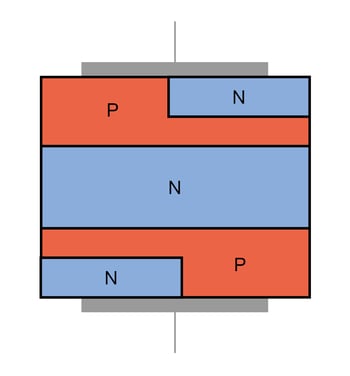

Der Diac ist eine symmetrische Komponente, das bedeutet, dass er in beide Richtungen gleich funktioniert. Im Grunde genommen ist ein Diac eine Art Triggerdiode mit einer geringen Durchbruchspannung. Er weist jedoch keine spezifische P- und N-Schicht auf.
Die Funktionsweise des Diacs beruht auf dem Phänomen des Lawinendurchbruchs in der Halbleiterschicht. Ist eine bestimmte Durchbruchspannung erreicht, wird eine hohe Stromdichte erzeugt, die den Diac aktiviert und ihn in einen niederohmigen Zustand versetzt. Dieser Zustand ermöglicht den Durchfluss von Strömen in beide Richtungen.
Der Diac wird oft in Anwendungen eingesetzt, bei denen ein präziser Zündzeitpunkt erforderlich ist, wie zum Beispiel in Dimmern für Beleuchtungssysteme, Motorsteuerungen und Timing-Schaltungen. Er ermöglicht wie ein Triac die Steuerung des Schaltzeitpunkts von SCRs und hilft dabei, den gewünschten Stromfluss zu erzeugen.
