IR-LED, IR-Emitter
62 ErgebnisseDetails | Preis | Verfügbarkeit | Abstrahlwinkel | Durchlassstrom I(F) | Bauart | Durchlassspannung U(F) | Zertifizierungen | Ausführung | Gehäuse | Bauform | Leistung | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bestell-Nr.:171140 EAN:2050000057021 Teile-Nr.:TSAL 6200 -18% CHF 0.17 CHF 0.14 inkl. MwSt. 706 Stück auf Lager Lieferung Do., 12. Nov. | 17 ° | 100 mA | radial bedrahtet | 1.35 V | RoHS | Gefärbt, Klar | 5 mm | - | - | - | |||
Bestell-Nr.:1577519 EAN:2050004903720 Teile-Nr.:1577519 inkl. MwSt. 11 Stück auf Lager Lieferung Do., 12. Nov. | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:525218 EAN:2050001717030 Teile-Nr.:SFH 4545 CHF 0.60 inkl. MwSt. 342 Stück auf Lager Lieferung Do., 12. Nov. Min: 5 | 5 ° | 100 mA | radial bedrahtet | - | RoHS | Diffus, Gefärbt | 5 mm | - | - | - | |||
-27% CHF 0.26 CHF 0.19 inkl. MwSt. 458 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | 150 ° | 50 mA | - | 1.2 V | RoHS | - | - | - | - | - | |||
Bestell-Nr.:1127656 EAN:2050003903592 Teile-Nr.:LTE-3271B inkl. MwSt. 70 Stück auf Lager Lieferung Do., 12. Nov. Min: 3 | 50 ° | 100 mA | radial bedrahtet | 1.25 V | - | Klar, Weiß | 5 mm | rund | 150 mW | - | |||
Bestell-Nr.:154394 EAN:2050000392818 Teile-Nr.:L-934F3C inkl. MwSt. 539 Stück auf Lager Lieferung Do., 12. Nov. Min: 15 | 50 ° | 50 mA | radial bedrahtet | 1.2 V | - | Klar, Nicht gefärbt | 3 mm | - | 15 mW | - | |||
Bestell-Nr.:1127316 EAN:2050003900195 Teile-Nr.:LTE-5208A inkl. MwSt. 699 Stück auf Lager Lieferung Do., 12. Nov. Min: 7 | 40 ° | 100 mA | radial bedrahtet | 1.2 V | - | Klar, Weiß | 5 mm | rund | 150 mW | - | |||
Bestell-Nr.:1603024 EAN:2050005016597 Teile-Nr.:3004K3C-CA -48% CHF 0.25 CHF 0.13 inkl. MwSt. 334 Stück auf Lager Lieferung Do., 12. Nov. Min: 20 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 3 mm | - | - | - | |||
Bestell-Nr.:491118 EAN:2050001710062 Teile-Nr.:Star-IR840-01-00-00 -21% inkl. MwSt. 41 Stück auf Lager Lieferung Do., 12. Nov. | 125 ° | 1000 mA | SMD | 1.8 V | RoHS | Klar, Nicht gefärbt | - | Sonderform | 1000 mW | - | |||
Bestell-Nr.:525244 EAN:2050001717061 Teile-Nr.:SFH 4350 inkl. MwSt. 276 Stück auf Lager Lieferung Do., 12. Nov. Min: 3 | 13 ° | 100 mA | radial bedrahtet | - | RoHS | Klar, Nicht gefärbt | 3 mm | - | - | - | |||
Bestell-Nr.:3028276 EAN:2050009811556 Teile-Nr.:TSAL6200 CHF 0.18452 inkl. MwSt. 891 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | 34 ° | 100 mA | radial bedrahtet | - | - | Gefärbt | 5 mm | - | - | Bulk | |||
Bestell-Nr.:153692 EAN:2050000024153 Teile-Nr.:IRL 81 A CHF 0.95 inkl. MwSt. Derzeit nicht verfügbar | 10 ° | 100 mA | radial bedrahtet | - | RoHS | Gefärbt, Klar | 4.57 x 5.84 mm | - | - | - | |||
Bestell-Nr.:1577417 EAN:2050004903096 Teile-Nr.:1577417 inkl. MwSt. 291 Stück auf Lager Lieferung Do., 12. Nov. | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:1567235 EAN:4016139234090 Teile-Nr.:1567235 inkl. MwSt. 1053 Stück auf Lager Lieferung Do., 12. Nov. Min: 3 | 30 ° | 50 mA | radial bedrahtet | 1.35 V | RoHS | Klar, Nicht gefärbt | 5 mm | - | - | - | |||
-31% CHF 0.26 CHF 0.18 inkl. MwSt. 565 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | - | 0.5 mA | - | 30 V | RoHS | - | 5 mm | - | - | - | |||
Bestell-Nr.:1603017 EAN:2050005016528 Teile-Nr.:5013K3C-BA inkl. MwSt. 249 Stück auf Lager Lieferung Do., 12. Nov. | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:1577326 EAN:2050004901580 Teile-Nr.:1577326 inkl. MwSt. 491 Stück auf Lager Lieferung Do., 12. Nov. | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:1577521 EAN:2050004903744 Teile-Nr.:1577521 inkl. MwSt. 1013 Stück auf Lager Lieferung Do., 12. Nov. Min: 20 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:181697 EAN:2050000919404 Teile-Nr.:HT-170IRPJ inkl. MwSt. 2424 Stück auf Lager Lieferung Do., 12. Nov. | 140 ° | 100 mA | SMD | 1.9 V | - | - | - | 0805 | - | - | |||
Bestell-Nr.:154380 EAN:2050000392801 Teile-Nr.:L-934F3BT inkl. MwSt. 4410 Stück auf Lager Lieferung Do., 12. Nov. Min: 15 | 50 ° | 50 mA | radial bedrahtet | 1.2 V | - | Gefärbt, Klar | 3 mm | - | 70 mW | - | |||
Bestell-Nr.:2634353 EAN:2050007683186 Teile-Nr.:OIS-170875p -15% CHF 1.35 CHF 1.15 inkl. MwSt. 526 Stück auf Lager Lieferung Do., 12. Nov. Min: 2 | - | 50 mA | SMT | 1.35 V | - | Klar, Nicht gefärbt | - | 0805 | - | - | |||
Bestell-Nr.:1603016 EAN:2050005016511 Teile-Nr.:5013K1T-BA CHF 0.23 inkl. MwSt. 781 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:491248 EAN:2050001710192 Teile-Nr.:Star-IR850-05-00-00 CHF 27.95 inkl. MwSt. 7 Stück auf Lager Lieferung Do., 12. Nov. | 90 ° | 1000 mA | SMD | 2.3 V | RoHS | Klar, Nicht gefärbt | - | Sonderform | 5000 mW | - | |||
Bestell-Nr.:3028277 EAN:2050009811563 Teile-Nr.:TSAL6400 CHF 0.26223 inkl. MwSt. 3900 Stück auf Lager Lieferung Fr., 4. Dez. Min: 100Vielfache: 100 | 50 ° | 100 mA | radial bedrahtet | - | - | Gefärbt | 5 mm | - | - | Bulk | |||
Bestell-Nr.:1577313 EAN:2050004896459 Teile-Nr.:1577313 inkl. MwSt. 407 Stück auf Lager Lieferung Do., 12. Nov. Min: 20 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:154406 EAN:2050000392825 Teile-Nr.:L-934SF4BT inkl. MwSt. 1186 Stück auf Lager Lieferung Do., 12. Nov. Min: 7 | 50 ° | 50 mA | radial bedrahtet | 1.3 V | - | Gefärbt, Klar | 3 mm | - | 7 mW | - | |||
Bestell-Nr.:181715 EAN:2050000919534 Teile-Nr.:INL-5AHIR30 inkl. MwSt. 67 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | 45 ° | 50 mA | radial bedrahtet | 1.7 V | - | - | 5 mm | - | - | - | |||
Bestell-Nr.:1577418 EAN:2050004903102 Teile-Nr.:1577418 inkl. MwSt. 579 Stück auf Lager Lieferung Do., 12. Nov. | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 3 mm | - | - | - | |||
CHF 0.25724 inkl. MwSt. 16350 Stück auf Lager Lieferung Fr., 4. Dez. Min: 50Vielfache: 50 | 44 ° | 100 mA | - | - | - | - | 5 mm | - | - | Bulk | |||
Bestell-Nr.:3359042 EAN:2050011791457 Teile-Nr.:HSDL-4230 CHF 0.40 inkl. MwSt. 8450 Stück auf Lager Lieferung Fr., 4. Dez. Min: 25Vielfache: 25 | 17 ° | 50 mA | radial bedrahtet | 1.5 V | RoHS | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:3359040 EAN:2050011791433 Teile-Nr.:LTE4208C CHF 0.10 inkl. MwSt. 17875 Stück auf Lager Lieferung Fr., 4. Dez. Min: 25Vielfache: 25 | 20 ° | 20 mA | radial bedrahtet | 1.2 V | RoHS | Diffus | 5 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3367147 EAN:2050011862065 Teile-Nr.:11032254-00 CHF 4.10 inkl. MwSt. 429 Stück auf Lager Lieferung Fr., 4. Dez. Min: 10 | - | - | - | - | RoHS | - | - | - | - | - | |||
Bestell-Nr.:525242 EAN:2050001717054 Teile-Nr.:SFH 4555 inkl. MwSt. 144 Stück auf Lager Lieferung Do., 12. Nov. Min: 5 | 5 ° | 100 mA | radial bedrahtet | - | RoHS | Diffus, Gefärbt | 5 mm | - | - | - | |||
Bestell-Nr.:1577416 EAN:2050004903089 Teile-Nr.:1577416 inkl. MwSt. 350 Stück auf Lager Lieferung Do., 12. Nov. | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:1603028 EAN:2050005016634 Teile-Nr.:3004K3T-CC -7% inkl. MwSt. 151 Stück auf Lager Lieferung Do., 12. Nov. Min: 20 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 3 mm | - | - | - | |||
Bestell-Nr.:491300 EAN:4064161262185 Teile-Nr.:Star-IR850-10-00-00 CHF 37.95 inkl. MwSt. 12 Stück auf Lager Lieferung Do., 12. Nov. | 95 ° | 1000 mA | SMD | 9.2 V | RoHS | Klar, Nicht gefärbt | - | Sonderform | 10000 mW | - | |||
Bestell-Nr.:183338 EAN:4024028050836 Teile-Nr.:S081 CHF 2.05 inkl. MwSt. 259 Stück auf Lager Lieferung Do., 12. Nov. | - | 100 mA | radial bedrahtet | 1.35 V | - | Gefärbt, Klar, Nicht gefärbt | 5 mm | - | - | - | |||
Bestell-Nr.:1127654 EAN:2050003903578 Teile-Nr.:LTE-2871 CHF 0.10 inkl. MwSt. 1100 Stück auf Lager Lieferung Fr., 4. Dez. Min: 25Vielfache: 25 | 16 ° | 60 mA | radial bedrahtet | 1.2 V | - | Klar, Weiß | 5 mm | rund | 90 mW | - | |||
Bestell-Nr.:3359134 EAN:2050011794366 Teile-Nr.:LTE-2872U inkl. MwSt. 10400 Stück auf Lager Lieferung Fr., 4. Dez. Min: 25Vielfache: 25 | 16 ° | 20 mA | radial bedrahtet | 1.2 V | RoHS | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:3359050 EAN:2050011793536 Teile-Nr.:LTE5208AC CHF 0.15 inkl. MwSt. 6750 Stück auf Lager Lieferung Fr., 4. Dez. Min: 25Vielfache: 25 | 40 ° | 20 mA | radial bedrahtet | 1.2 V | RoHS | Diffus | 5 mm | - | - | - | |||
Bestell-Nr.:154434 EAN:2050000392849 Teile-Nr.:L-53F3BT inkl. MwSt. 618 Stück auf Lager Lieferung Do., 12. Nov. Min: 15 | 30 ° | 50 mA | radial bedrahtet | 1.2 V | - | Gefärbt, Klar | 5 mm | - | 30 mW | - | |||
Bestell-Nr.:154420 EAN:2050000392832 Teile-Nr.:L-934SF4C inkl. MwSt. 730 Stück auf Lager Lieferung Do., 12. Nov. Min: 7 | 50 ° | 50 mA | radial bedrahtet | 1.3 V | - | Klar, Nicht gefärbt | 3 mm | - | 11 mW | - | |||
Bestell-Nr.:154447 EAN:2050000392856 Teile-Nr.:L-53F3C inkl. MwSt. 1381 Stück auf Lager Lieferung Do., 12. Nov. Min: 15 | 30 ° | 50 mA | radial bedrahtet | 1.2 V | - | Klar, Nicht gefärbt | 5 mm | - | 30 mW | - | |||
Bestell-Nr.:1577520 EAN:2050004903737 Teile-Nr.:1577520 inkl. MwSt. 426 Stück auf Lager Lieferung Do., 12. Nov. Min: 20 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:2888838 EAN:2050009119164 Teile-Nr.:L-3DP3C -27% inkl. MwSt. 498 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | 50 ° | 1.3 mA | radial bedrahtet | 1.6 V | RoHS | Klar | 3 mm | - | - | - | |||
inkl. MwSt. 862 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | - | - | - | - | RoHS | - | 3 mm | - | - | - | |||
Bestell-Nr.:1577523 EAN:2050004903768 Teile-Nr.:1577523 inkl. MwSt. 599 Stück auf Lager Lieferung Do., 12. Nov. Min: 20 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 3 mm | - | - | - | |||
Bestell-Nr.:3028275 EAN:2050009811549 Teile-Nr.:TSAL4400 inkl. MwSt. 4100 Stück auf Lager Lieferung Fr., 4. Dez. Min: 100Vielfache: 100 | 50 ° | 100 mA | radial bedrahtet | - | - | Gefärbt | 3 mm | - | - | Bulk | |||
Bestell-Nr.:3359135 EAN:2050011794373 Teile-Nr.:LTE-309 inkl. MwSt. 18500 Stück auf Lager Lieferung Fr., 4. Dez. Min: 25Vielfache: 25 | 40 ° | 20 mA | radial bedrahtet | 1.2 V | RoHS | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:3359133 EAN:2050011794359 Teile-Nr.:HSDL-4250 CHF 0.45 inkl. MwSt. 7600 Stück auf Lager Lieferung Fr., 4. Dez. Min: 25Vielfache: 25 | 15 ° | 20 mA | radial bedrahtet | 1.6 V | RoHS | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:525241 EAN:2050001717047 Teile-Nr.:SFH 4546 CHF 0.70 inkl. MwSt. 3 Stück auf Lager Lieferung Di., 16. Feb. 2027 Min: 5 | 20 ° | 100 mA | radial bedrahtet | - | RoHS | Diffus, Gefärbt | 5 mm | - | - | - | |||
Bestell-Nr.:1603025 EAN:2050005016603 Teile-Nr.:3004K3T-CA inkl. MwSt. 263 Stück auf Lager Lieferung Do., 12. Nov. Min: 20 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 3 mm | - | - | - | |||
Bestell-Nr.:1603029 EAN:2050005016641 Teile-Nr.:3004K1C-CA inkl. MwSt. 83 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 3 mm | - | - | - | |||
Bestell-Nr.:1572286 EAN:4016139277875 Teile-Nr.:1572286 -6% CHF 0.90 CHF 0.85 inkl. MwSt. 221 Stück auf Lager Lieferung Do., 12. Nov. Min: 3 | 30 ° | 50 mA | radial bedrahtet | 1.35 V | RoHS | Klar, Nicht gefärbt | 3 mm | - | - | - | |||
Bestell-Nr.:1577311 EAN:2050004896435 Teile-Nr.:1577311 inkl. MwSt. 211 Stück auf Lager Lieferung Do., 12. Nov. | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Bestell-Nr.:1577421 EAN:2050004903133 Teile-Nr.:1577421 inkl. MwSt. 443 Stück auf Lager Lieferung Do., 12. Nov. | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 3 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:525200 EAN:2050001717009 Teile-Nr.:SFH 4253 inkl. MwSt. 383 Stück auf Lager Lieferung Do., 12. Nov. Min: 7 | 60 ° | 70 mA | SMD | - | RoHS | Klar, Nicht gefärbt | - | PLCC2 | - | - | |||
Bestell-Nr.:182178 EAN:2050001040640 Teile-Nr.:OIS-330 770-X-TU inkl. MwSt. 414 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | 40 ° | 30 mA | SMD | 1.7 V | - | Klar, Nicht gefärbt | - | 1206 | - | Tape cut | |||
Bestell-Nr.:154473 EAN:2050000392870 Teile-Nr.:L-53SF4C CHF 0.50 inkl. MwSt. 346 Stück auf Lager Lieferung Do., 12. Nov. Min: 7 | 30 ° | 50 mA | radial bedrahtet | 1.3 V | - | Klar, Nicht gefärbt | 5 mm | - | 30 mW | - | |||
Bestell-Nr.:1603030 EAN:2050005016658 Teile-Nr.:3004K1T-CA CHF 0.23 inkl. MwSt. 720 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 3 mm | - | - | - | |||
Bestell-Nr.:1577524 EAN:2050004903775 Teile-Nr.:1577524 inkl. MwSt. 578 Stück auf Lager Lieferung Do., 12. Nov. Min: 20 | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 3 mm | - | - | - | |||
Bestell-Nr.:1603015 EAN:2050005016504 Teile-Nr.:5013K3T-BB CHF 0.07 inkl. MwSt. 731 Stück auf Lager Lieferung Do., 12. Nov. | 30 ° | 20 mA | radial bedrahtet | - | - | Klar | 5 mm | - | - | - | |||
Ratgeber
Infrarotstrahlung, kurz IR, ist ein Teil des elektromagnetischen Spektrums, der für das menschliche Auge unsichtbar ist. Doch gerade diese Eigenschaft macht sie für zahlreiche technische Anwendungen interessant. IR-LEDs und IR-Emitter wandeln elektrische Energie in infrarotes Licht um und ermöglichen so eine zuverlässige und effiziente Übertragung von Informationen.
Die Funktionsweise von IR-LEDs basiert auf der Elektrolumineszenz. Durch den Durchfluss von elektrischem Strom wird in der Diode Energie freigesetzt, die in Form von Infrarotlicht abgegeben wird.
IR-Emitter sind im Wesentlichen leistungsstärkere Varianten von IR-LEDs und werden häufig für Anwendungen mit höheren Anforderungen eingesetzt.
Um die optimalen IR-Komponenten für eine spezifische Anwendung auszuwählen, sind verschiedene Kriterien zu beachten. Dazu gehören die Wellenlänge des emittierten Lichts, die Strahlungsleistung, der Abstrahlwinkel und die Gehäuseform.
In diesem Ratgeber gehen wir detailliert auf die Funktionsweise, die Eigenschaften und die Einsatzbereiche von IR-LEDs und IR-Emittern ein. Wir helfen Ihnen, die richtige Komponente für Ihre Anwendung auszuwählen und beantworten häufig gestellte Fragen.
Was ist der Unterschied zwischen IR-LED und IR-Emitter?
Eine IR-LED ist grundsätzlich eine Infrarot-Leuchtdiode, während mit IR-Emitter jedes Objekt bezeichnet wird, dass IR-Strahlung aussendet. Zu den Emittern zählen deshalb neben des LEDs auch Halogenlampen und IR-Laser, aber auch Heizstrahler.

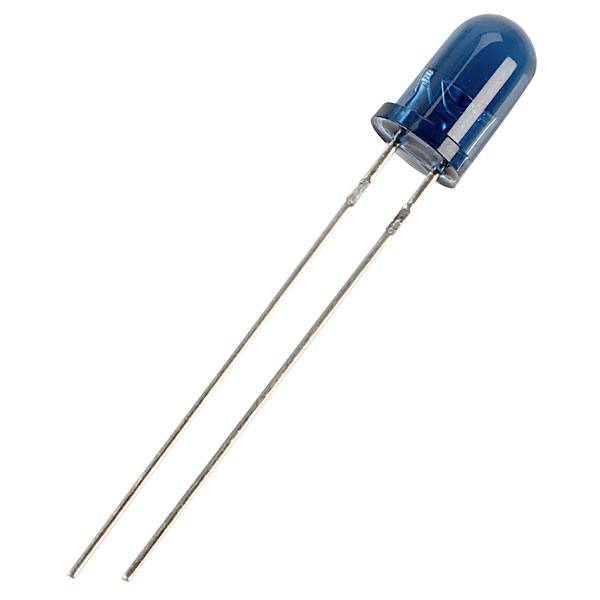

Was ist eine IR-LED?
Leuchtdioden emittieren elektromagnetische Strahlung nicht nur in unterschiedlichsten Farben von Rot über Orange, Gelb und Grün bis zu Blau und Weiß, sie können auch unsichtbares Licht ausstrahlen. Das liegt unterhalb von Rot (Infrarot) oder oberhalb von Blau (Ultraviolett). Typische IR-LEDs emittieren unsichtbares Licht im Infrarotbereich, oft um 850 oder 940 Nanometer. Sie bestehen aus Halbleitermaterialien, die für die Emission von Infrarotlicht geeignet sind, Galliumarsenid zum Beispiel. Wie andere LEDs sind IR-LEDs sehr effizient im Energieverbrauch und verfügen über eine lange Lebensdauer.
Was ist ein IR-Emitter?
Ein IR-Emitter kann eine IR-LED enthalten, möglich sind aber auch andere Infrarotquellen wie Laser, Halogenlampen oder Wärmestrahler. Es handelt sich somit um einen weiter gefassten Begriff und gilt für jede Vorrichtung, die IR aussendet.
Eine Infrarot-LED funktioniert ähnlich wie eine herkömmliche Leuchtdiode, sie erzeugt allerdings Licht im Infrarotbereich des elektromagnetischen Spektrums. Sie besteht aus zwei Halbleiterschichten: einer positiv dotierten p-Schicht und einer negativ dotierten n-Schicht. Diese Halbleiter sind speziell so ausgelegt, dass sie beim Durchfließen eines elektrischen Stroms Licht im Infrarotbereich emittieren. Typische Materialien für IR-LEDs sind Galliumarsenid oder Aluminiumgalliumarsenid, da diese Materialien besonders gut geeignet sind, Infrarotstrahlung zu erzeugen.
Die p- und n-Schichten sind durch Dotierung – dem Hinzufügen von Fremdatomen – so modifiziert, dass sie eine bestimmte elektrische Leitfähigkeit aufweisen. Das heißt: In der p-Schicht herrscht Elektronenmangel, was auch als „Löcher“ bezeichnet wird. Die n-Schicht besitzt dagegen einen Elektronenüberschuss.
Wird eine Spannung in Vorwärtsrichtung an die LED angelegt, fließt Strom von der p-Schicht zur n-Schicht. Das führt dazu, dass sich Elektronen aus der n-Schicht und Löcher aus der p-Schicht an der Grenzschicht – dem sogenannten pn-Übergang – treffen und sich vereinen. Dabei wird Energie freigesetzt und in Form von Photonen abgegeben. In einer IR-LED wird dieses Licht im Infrarotbereich des Spektrums ausgesendet.
Wo werden IR-LEDs oder IR-Emitter eingesetzt?
Infrarotstrahlung besitzt eine größere Wellenlänge als sichtbares Licht und eine kürzere Wellenlänge als Mikrowellen. Um diese Strahlung gezielt zu nutzen, kommen IR-LEDs und -Emitter zum Einsatz. Typischerweise erstreckt sich Infrarotstrahlung auf Wellenlängen von 700 Nanometern bis zu bis 1 Millimeter.
Zum Vergleich: Sichtbares Licht liegt zwischen 400 und 780 Nanometer. In der Praxis wird Infrarot in drei Unterbereiche unterteilt, und zwar nahes Infrarot mit 700 bis 1400 Nanometer, mittleres Infrarot mit 1400 bis 3000 Nanometer und fernes Infrarot mit 3000 Nanometer bis 1 Millimeter. Da alle Objekte mit einer Temperatur über dem absoluten Nullpunkt Infrarotstrahlung abgeben, können IR-LEDs und -Emitter auch zur Detektion von Objekten eingesetzt werden – wie etwa in Bewegungsmeldern, Näherungssensoren oder Wärmebildkameras, die Wärmequellen sichtbar machen, welche für das bloße Auge unsichtbar sind. Neben der Detektion von Wärmequellen bietet Infrarotstrahlung noch weitere Vorteile: Sie kann durch einige Materialien wie Glas hindurchtreten, während andere Materialien – zum Beispiel Wasser und Metalle – Infrarotlicht reflektieren oder absorbieren.
IR-LEDs und IR-Emitter sind in einer Vielzahl von Bereichen im Einsatz. Sie reichen von Konsumgütern bis hin zu industriellen und medizinischen Anwendungen. Nachfolgend einige der wichtigsten Einsatzgebiete:
IR-LEDs im Alltag
Fernbedienungen in der Unterhaltungselektronik
Zu den häufigsten Einsatzbereichen von IR-LEDs zählen Fernbedienungen für Fernseher, DVD-Player, Stereoanlagen und andere elektronische Geräte. Sie senden codierte Infrarotsignale an das jeweilige Gerät und steuern damit Funktionen wie Lautstärke, Kanalwechsel oder Wiedergabe. Diese Signale bestehen aus kurzen Impulsen von Infrarotlicht, die von einem Empfänger am Gerät erkannt und decodiert werden.

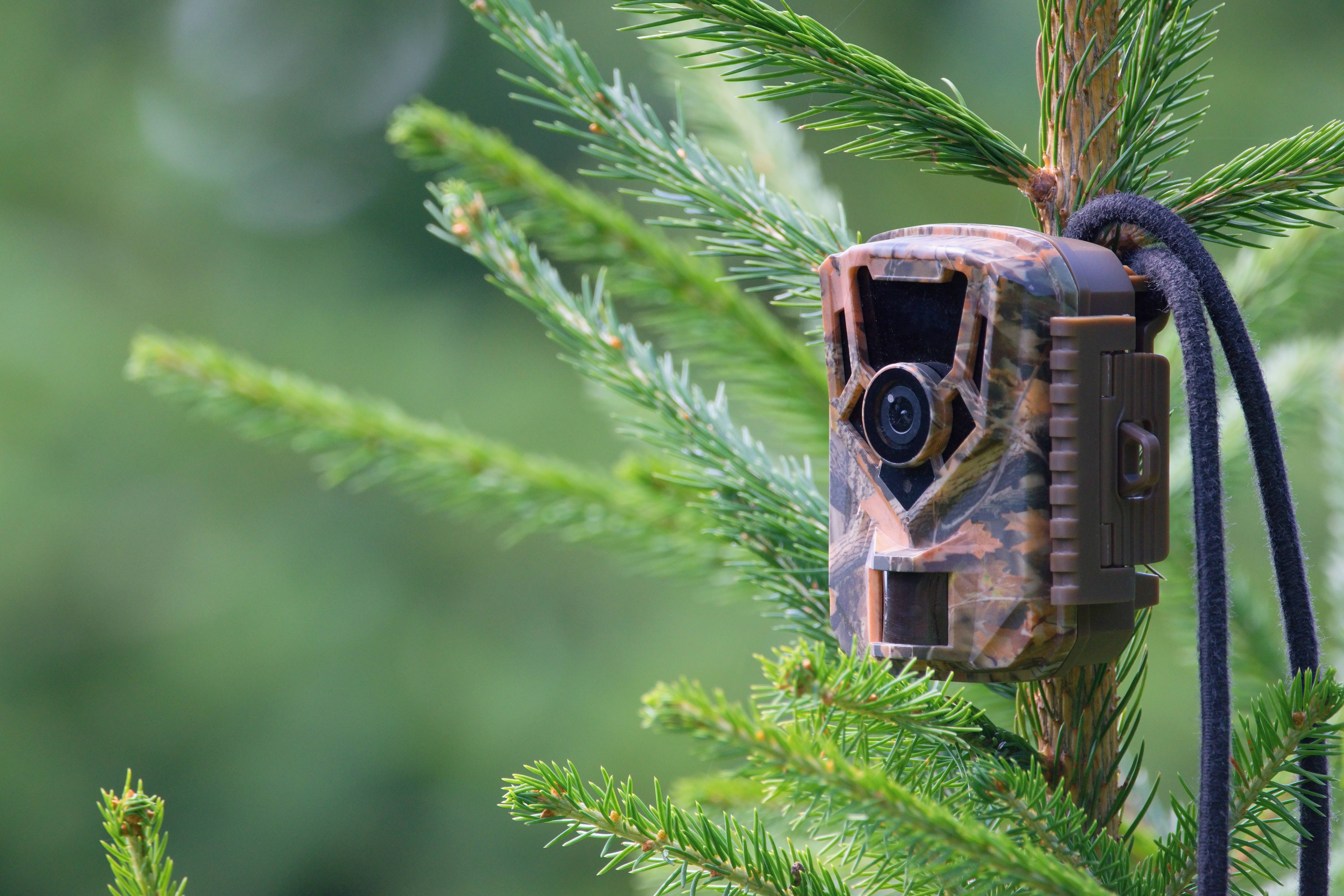

Sicherheit und Überwachung
In Überwachungskameras und Nachtsichtgeräten liefern IR-Emitter unsichtbares Licht, das von Kameras mit Infrarotsensoren erfasst wird. Diese Technologie ermöglicht klare Aufnahmen bei schlechten Lichtverhältnissen oder völliger Dunkelheit. Durch die Verwendung von Infrarotlicht bleiben die Kameras für das menschliche Auge unsichtbar, was sie ideal für Sicherheitsanwendungen macht.
IR-LEDs in der Industrie
Automatisierung und Robotik
Abstandssensoren messen mit IR-LEDs und IR-Empfängern Entfernungen auf der Basis der Lichtgeschwindigkeit. Darüber hinaus erkennen sie auch Hindernisse, was sie zu einem wichtigen Bestandteil von Robotern, automatisierten Fertigungssystemen und autonomen Fahrzeugen macht. In industriellen Anwendungen verwenden optische Encoder IR-Emitter und -Empfänger, um die Position oder Geschwindigkeit von rotierenden Komponenten zu messen. Die hohe Präzision und Geschwindigkeit der Infrarot-Technologie machen sie ideal für diese Anwendungen.
Industrielle Anwendungen
IR-Emitter sind häufig Bestandteil von Inspektionssystemen. Sie dienen der Analyse von Materialeigenschaften oder erkennen Defekte in der Produktion. Dabei wird die Eigenschaft von Materialien genutzt, Infrarotstrahlung in unterschiedlichem Maße zu absorbieren oder zu reflektieren.
Infrarotstrahlung außerdem wird zum Trocknen von Lacken, zum Erwärmen von Materialien oder in Heizsystemen eingesetzt.
Hierbei wird die wärmeerzeugende Wirkung der Infrarotstrahlung genutzt.
Automobilindustrie
Hochwertige Fahrzeuge nutzen Nachtsichtsysteme mit IR-Emittern zur Beleuchtung nächtlicher Straßen. Infrarotkameras erfassen dabei das reflektierte Licht und zeigen die Szene auf dem Armaturenbrett an. Diese Systeme erhöhen die Sicherheit beim Fahren in der Dunkelheit, da sie es ermöglichen, Fußgänger, Tiere und andere Hindernisse frühzeitig zu erkennen.
Kommunikationstechnologie
In bestimmten spezialisierten Anwendungen werden IR-Leuchtdioden für die drahtlose Datenübertragung genutzt, beispielsweise in industriellen Umgebungen, in denen Funkfrequenzen störanfällig sind.
Die Verwendung von Infrarotlicht bietet hier den Vorteil, dass es nicht durch elektromagnetische Störungen beeinflusst wird.
IR-LEDs in Medizin & Forschung
Medizinische Anwendungen
Nicht-invasiv und nebenwirkungsarm, ist Infrarotlicht ein wertvolles Werkzeug in der Medizin: So nutzen etwa Pulsoximeter die Dioden zur Messung des Sauerstoffgehalts im Blut. Dabei durchdringt Infrarotstrahlung das Gewebe und anhand der Lichtabsorption lassen sich Vitalparameter berechnen. Da Infrarotlicht außerdem eine schmerzlindernde und heilungsfördernde Wirkung hat, werden IR-Emitter auch oft in der Physiotherapie eingesetzt. Um die Durchblutung zu fördern, Muskelschmerzen zu lindern und die Heilung von Gewebe zu unterstützen.
Wissenschaft und Forschung
Die Infrarotspektroskopie wird in vielen wissenschaftlichen Bereichen eingesetzt, z.B. in der Chemie und Biologie. Verschiedene Moleküle absorbieren Infrarotstrahlung bei bestimmten Wellenlängen, die charakteristisch für ihre chemischen Bindungen sind.
Mit Hilfe der Infrarotspektroskopie können Forscher so die chemische Zusammensetzung von unbekannten Substanzen bestimmen, die Qualität von Lebensmitteln und Medikamenten kontrollieren oder die Struktur von Proteinen und anderen Biomolekülen analysieren.
Wellenlänge
Ein wichtiges Kriterium ist die Wellenlänge des Lichts. Sie bestimmt den Infrarotbereich, in dem die Diode oder der Emitter arbeitet. In Überwachungskameras und Nachtsichtgeräten wird häufig 850 Nanometer verwendet, da diese Wellenlänge eine bessere Bildqualität bei Dunkelheit bietet. Allerdings können die LEDs noch einen sichtbaren Rotanteil abstrahlen. Bei 940 Nanometer ist dagegen nichts mehr zu sehen, diese Wellenlänge findet sich daher bevorzugt in Fernbedienungen und ähnlichen Anwendungen.
Leistung
Die Leistung einer IR-LED oder eines IR-Emitters beeinflusst die Reichweite und Intensität des Infrarotsignals. Die Strahlungsleistung wird in Milliwatt gemessen. Für kurze Distanzen wie in Fernbedienungen reicht eine Leistung von etwa 7 bis 30 Milliwatt. Überwachungskameras benötigen mehr Power, zum Beispiel 1000 bis 10.000 Milliwatt.
Abstrahlwinkel
Zu beachten ist in diesem Zusammenhang der Abstrahlwinkel. Er beschreibt den Winkel, in dem das Infrarotlicht ausgesendet wird und beeinflusst die Breite des Infrarotstrahls und damit die Abdeckung der LED. Ein Schmaler Strahlungswinkel von 10 bis 30 Grad eignet sich für fokussierte Anwendungen wie Fernbedienungen oder punktuelle Beleuchtung. 60 bis 120 Grad sind ideal für Überwachungskameras oder Bewegungssensoren, die ein breites Feld abdecken müssen.
Durchlassungsspannung
IR-LEDs benötigen typischerweise eine Durchlassspannung zwischen 1,2 und 30 Volt, abhängig vom Halbleitermaterial. Der Strombedarf wiederum beeinflusst den Energieverbrauch und die Wärmeentwicklung des Geräts. Übliche Stromwerte liegen zwischen 0,5 und 1000 Milliampere.
Frequenzbereich
Für Anwendungen wie Fernbedienungen oder Datenübertragung ist es wichtig, dass der Strahl moduliert werden kann. Das heißt: Die LED muss sich sehr schnell ein- und ausschalten lassen, um damit ein Signal zu erzeugen, ähnlich einem Morse-Code. Dazu muss sie aber in einem Frequenzbereich arbeiten, der zu den Empfängern oder Sensoren passt. Für Fernbedienungen sind 36 bis 40 Kilohertz üblich.
Bauformen und Gehäuse
IR-LEDs und IR-Emitter sind in verschiedenen Bauformen und Gehäusen erhältlich, dazu gehören radial bedrahtete Typen für die THT-Montage oder als SMD. Die Wahl hängt vom Platinen-Layout und der Fertigungstechnik ab. Für raue Umgebungen sollte das Gehäuse einen Schutz gegen Feuchtigkeit, Staub oder physische Einflüsse bieten.
Mit welcher Spannung und welchem Strom sollten IR-Emitter betrieben werden?
Die Spannung liegt typischerweise zwischen 1,2 und 2,3 Volt, es sind aber auch Ausführungen für bis zu 30 Volt verfügbar. Beim Strom genügen in der Regel bis zu 50 Milliampere. Für Hochleistungsanwendungen wie den Impulsbetrieb können die LEDs aber auch 100 bis 1000 Milliampere ziehen.
Ist Infrarot dasselbe wie Rotlicht?
Infrarot und Rotlicht sind nicht dasselbe, obwohl sie beide Teil des elektromagnetischen Spektrums sind und gewisse Gemeinsamkeiten aufweisen. Der Unterschied liegt hauptsächlich in den Wellenlängen und der Sichtbarkeit für das menschliche Auge. Rotlicht wird in Bereichen verwendet, in denen sichtbares Licht notwendig ist, zum Beispiel in Beleuchtung, Warnsignalen oder für bestimmte therapeutische Anwendungen. Infrarotlicht findet sich dagegen in der Wärmebildtechnik, bei Fernbedienungen, Nachtsichtgeräten, da es für das Auge unsichtbar ist, aber von einigen Kameras und speziellen Detektoren erfasst werden kann.
