Flächen LEDs, LED-Zeilen, LED-Reihen

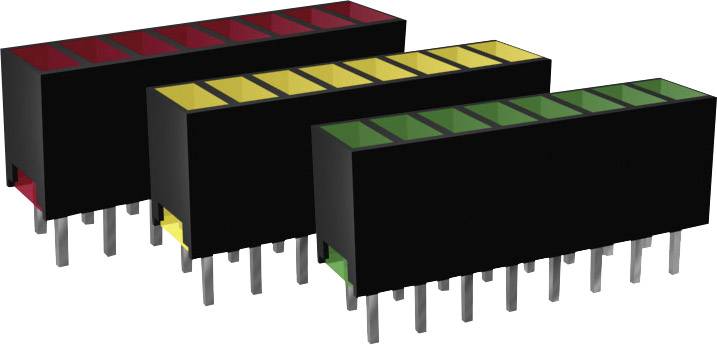

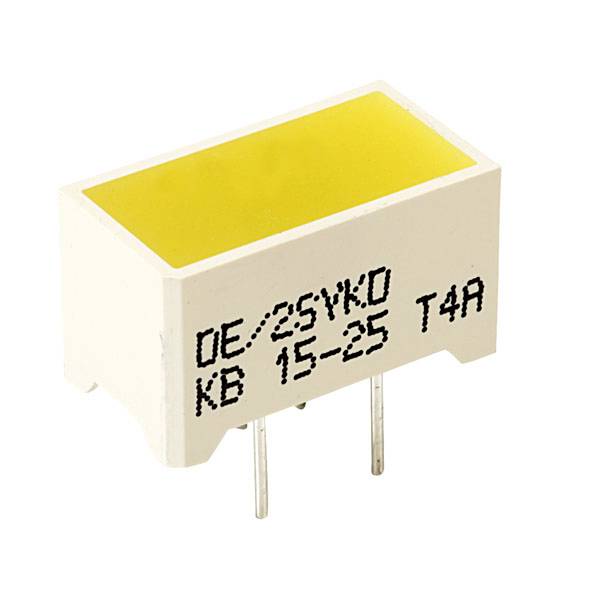

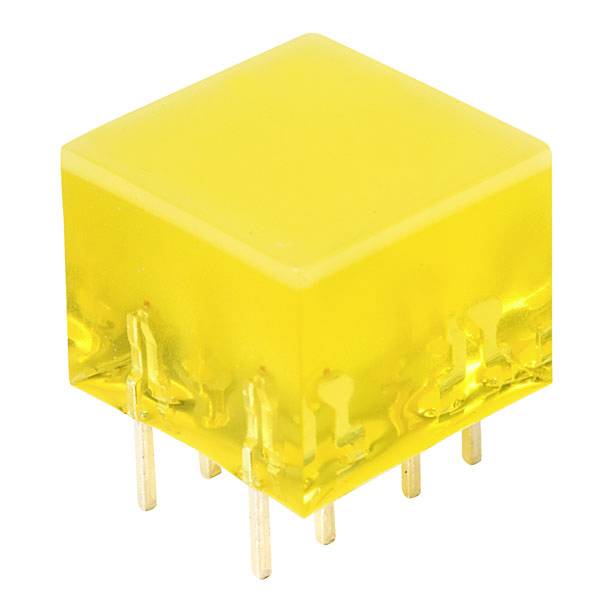

Mit LED-Reihen beziehungsweise LED-Zeilen lassen sich Signalanzeigen in Form von Leuchtbalken realisieren. Die einzelnen Leuchtdioden sind individuell ansteuerbar. Ein typisches Beispiel ist der sogenannte Bargraph mit 10 LEDs und balkenförmiger Lichtaustrittsöffnung. Er dient zur Anzeige verschiedener elektrischer und mechanischer Größen wie Temperaturskalen, Tendenz- und Niveauanzeigen, analoge Pegelanzeigen oder Positionsmelder. Die Bauelemente lassen sich lückenlos anreihen.


Pixel-LEDs

Diese Bauform basiert auf RGB-LEDs zur Darstellung beliebiger Farben. Entsprechend vielseitig sind die Einsatzzwecke, die von großflächigen Displays und Videowänden bis zu Lichtstreifen für die Hintergrundbeleuchtung von TV-Geräten reichen. Es handelt sich dabei durchweg um SMD-LEDs mit großer Helligkeit und kleiner elektrischer Leistung, kombiniert  mit einer Elektronik zur Ansteuerung. Die filigranen Bauteile sind üblicherweise auf einer Platte als Träger zu montieren, es gibt sie aber auch gebrauchsfertig als flexible Paneele oder als Bänder. Durch die integrierte Elektronik ist jede Diode einzeln über einen Dateneingang ansteuerbar, sodass sich beliebige Farben, Grafiken und Bilder darstellen lassen.


Puzzle-Flächen-LEDs

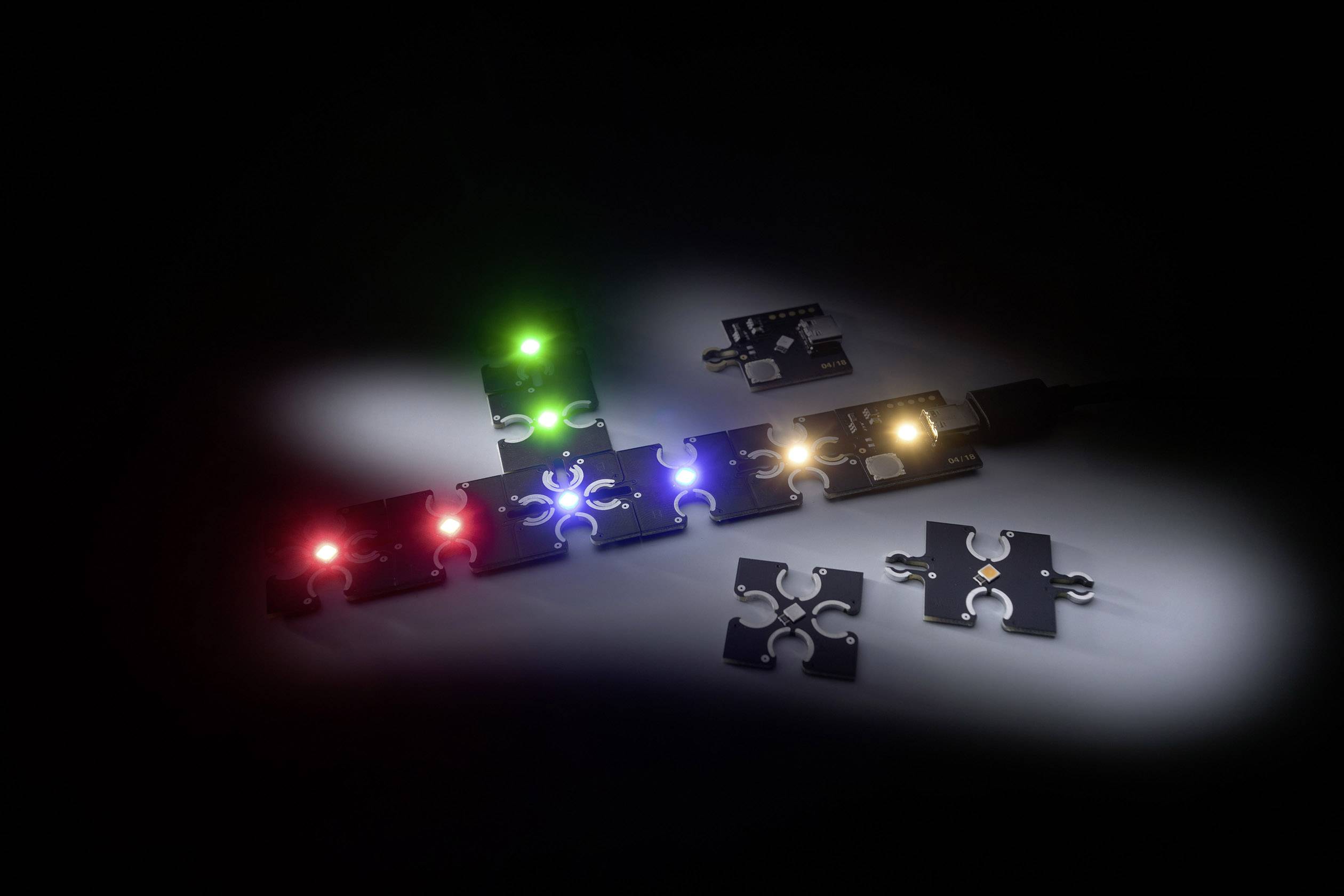

Unter der Bezeichnung LUMITRONIX® sind LED-Leuchten in der Form einzelner Puzzle-Elemente verfügbar. Durch ein spezielles Verbindungssystem lassen sich einzelne Puzzle-Teile zusammenstecken, und zwar ohne Löten, Klemmen oder Schrauben. Alle Teile sind leicht wieder voneinander zu lösen und in neuen Strukturen zu verbinden. Fünf Varianten für unterschiedlichste Anwendungen sind verfügbar. Die dimmbaren LED-Lichtquellen auf schwarzen Grundplatten verfügen über einen hohen Lichtstrom und leuchten in den Farben Rot, Grün, Blau und Warmweiß. Mit einer zentralen 5-Volt-Stromversorgung sind bis zu 150 Module zu betreiben. Sind noch mehr Module nötig, bietet das ConectMatrix-System mit weißer Grundplatte Anschlussmöglichkeiten von bis zu 270 Modulen. Die Betriebsspannung des speziellen Einspeisemoduls beträgt 24 Volt bei einer maximalen Belastung von 10 Ampere.
