Breakout Boards

Ob Sensorik, Funkübertragung, Gebäudeautomation, Wearables, Displays oder Speichertechnologien:

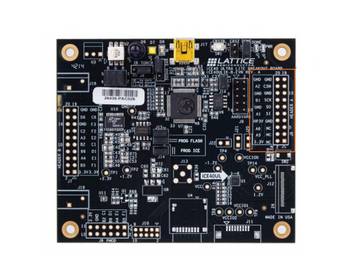

Die Idee eines Breakout Boards ist es, ein einzelnes elektronisches Bauelement oder Modul einfach nutzbar zu machen, ohne es fest verdrahten oder zeitaufwändig auf Leiterplatten löten müssen.

Bei dem elektrischen Bauteil handelt es sich in der Regel um einen integrierten Schaltkreis (IC). Das Breakout Board ermöglicht einen einfachen Zugang zu den integrierten Schaltungen.

Breakout Boards helfen Makern, aus einem System „auszubrechen“ daher der Name.

Charakteristisch für Breakout Boards sind die steckbaren Pins für die Stromversorgung, die Aufnahme eines Eingangssignals und die Ausgabe eines Ausgangssignals.

Die Pins (Stecker) ermöglichen im Zusammenspiel mit einem Breadboard den schnellen Aufbau eigener Projekte und die Änderung von Versuchsaufbauten durch Umstecken.

Gängige Open-Source-Plattformen wie Arduino und Raspberry Pi sind zwar von Haus aus extrem anschlussfreudig und damit universelle Kommunikationstalente. Doch die integrierten Schnittstellen lassen sich nicht so einfach ohne Löten mit elektronischen Bauteilen wie einem Schalter oder einem Taster verbinden. Diese Lücke schliessen flexible Leiterplatten, sogenannte Breadboards. Die Steckplatinen oder Protoboards, die vor allem von Makern, in Entwicklungsabteilungen und zu Ausbildungszwecken eingesetzt werden, dienen der mechanischen Befestigung und elektrischen Verbindung von Bauteilen. Statt für Versuchsschaltungen direkt zum Lötkolben zu greifen, werden die Bauelemente ins Breadboard gesteckt und durch Klemmen oder Federkontakte gehalten. Eine Alternative zu Breadboards sind Lochrasterplatinen. Im Gegensatz zu den flexiblen Steckverbindungen der Breadboards sind die Pins der Lochrasterplatinen fest verlötet.

Das Problem: Winzige Sensoren und andere leitungslose Schaltkreise haben in der Regel keine passenden Pins, um sie auf Breadboards einzustecken. Hier kommen die Breakout Boards ins Spiel: Unter dieser Bezeichnung werden Bauteile angeboten, die mit entsprechenden Pins für Breadboards ausgestattet sind. Sie ermöglichen es Entwicklern, die Sensoren in eigene Schaltungen zu integrieren und über das Steckboard mit einem Einplatinencomputer zu verbinden.

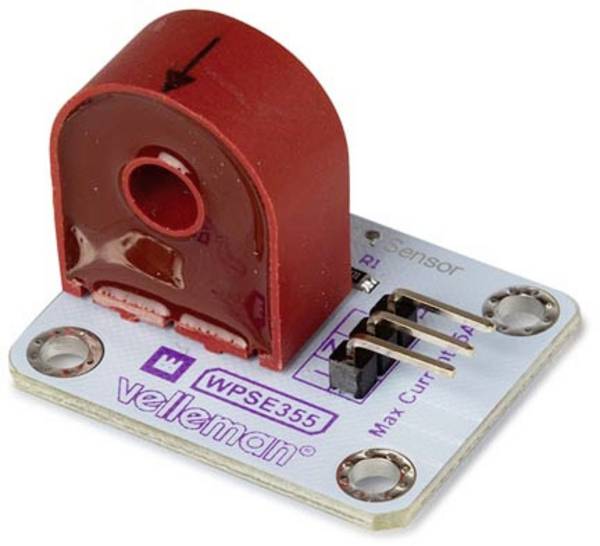

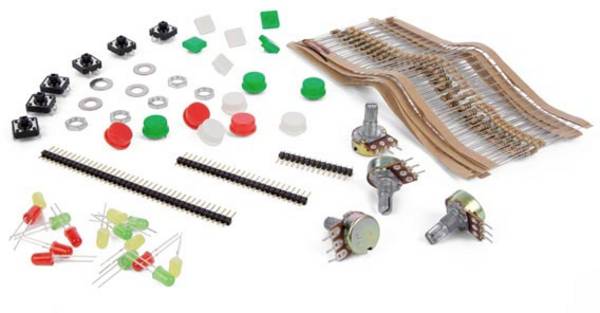

Neben einzelnen Breakout Boards, die eine bestimmte Aufgabe erfüllen, zum Beispiel ein Erschütterungssensor oder eine Wägeschnittstelle für die Verbindung zu elektronischen Waagen gibt es auch Komplettsets.

Diese Kits bestehen aus verschiedenen Modulen, die Sie je nach Bedarf und Projektziel einzeln oder in Kombination einsetzen können.

Gerade die Kombination lässt Raum für Experimente und eigene Versuche.

Mit den Modulen des Baukastens können Sie flexibel auf Anforderungen reagieren und haben beispielsweise die Möglichkeit, Dämmerungsschaltungen zu entwickeln, Hindernisse zu erkennen oder Raumtemperatur und Luftfeuchtigkeit zu messen.
