Printtrafos

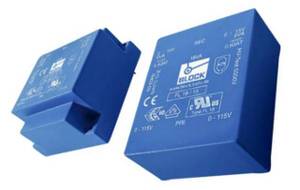

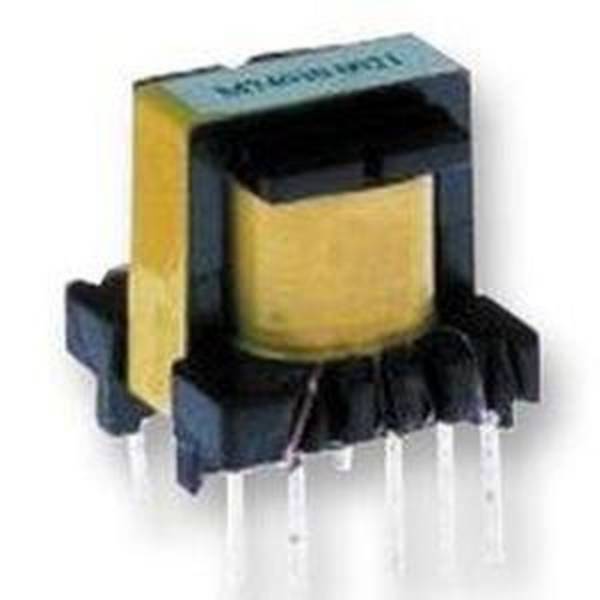

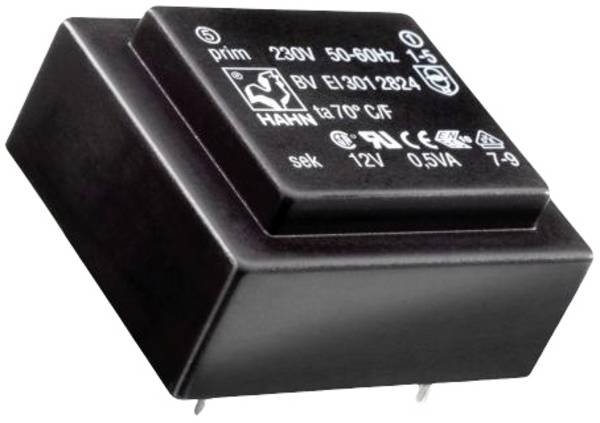

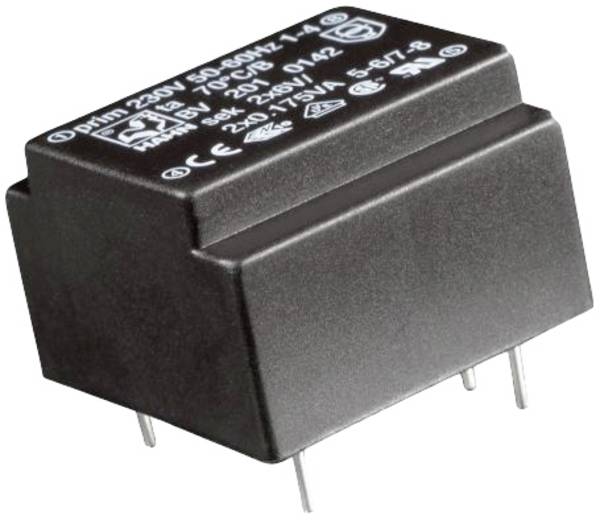

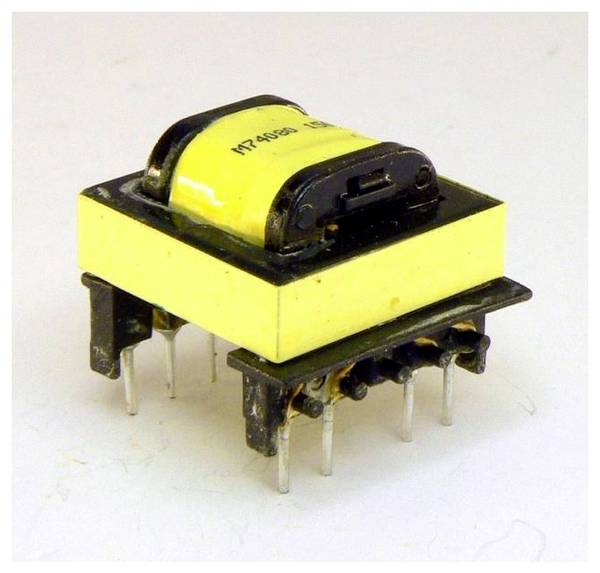

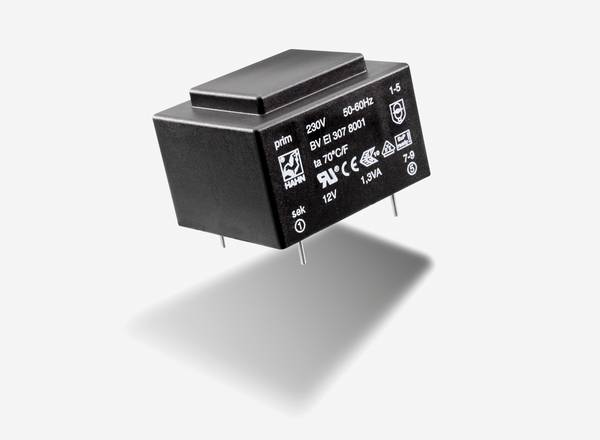

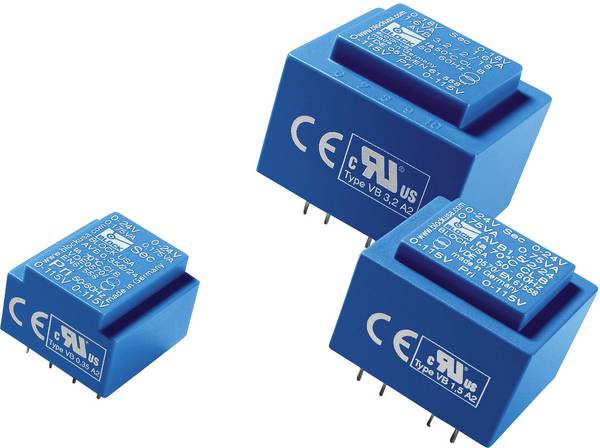

Der mechanische Aufbau der Printtransformatoren ist im Unterschied zu herkömmlichen Modellen so gestaltet, dass diese Trafos mit Anschlüssen und Befestigungselementen zum Einlöten auf Leiterplatten ausgerüstet sind. Printtrafos haben wesentlich kompaktere Maße – die kleinsten Varianten messen gerade einmal ca. 10 bis 20 mm in Länge, Breite und Höhe und bilden zugleich das untere Ende des Leistungsspektrums mit 0,35 Watt ab. Die Leistung erreicht in diesem Segment bis zu 50 Watt.

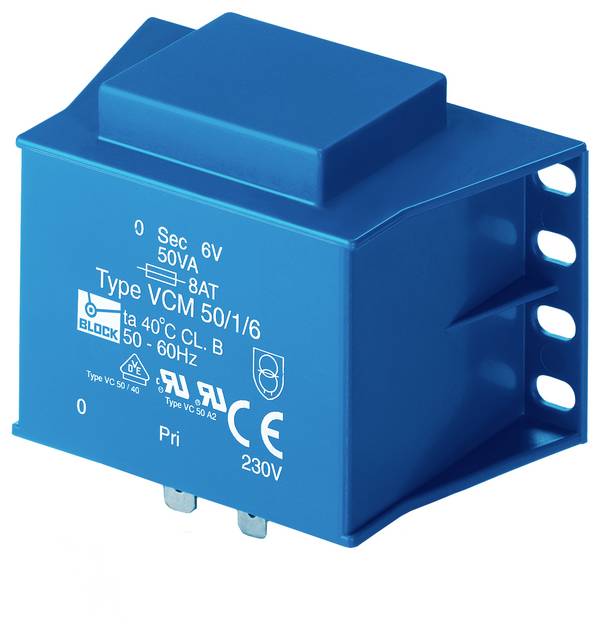

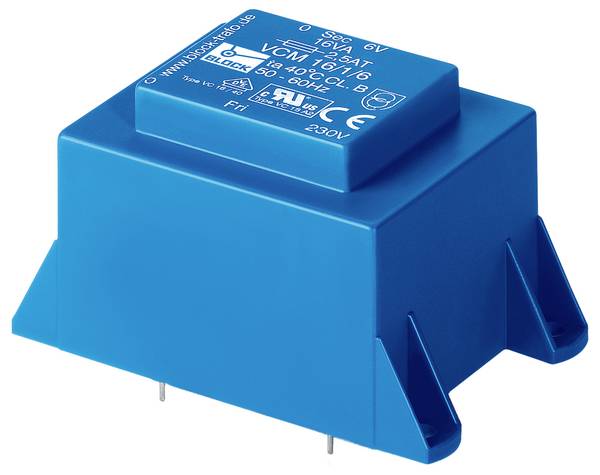

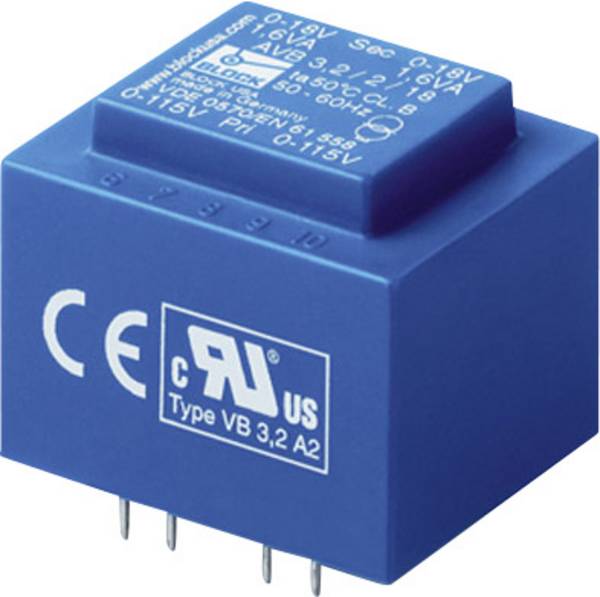

Der elektrische Anschluss von Eingang und Ausgang ist als Lötstift oder -schwert ausgeführt. Dabei werden von den Herstellern bestimmte Raster eingehalten, die auf Leiterplatten üblich sind. Es können auch zusätzliche lötfähige Leerstifte verbaut sein, um dem verlöteten Trafo ein Extra an mechanischer Stabilität auf der Leiterplatte zu verleihen. Printtrafos größerer Leistung können mit Laschen für zusätzliche Verschraubung ausgestattet sein. Die Anzahl der Wicklungen wird in der Praxis nur durch die Anzahl der verfügbaren Anschlussstifte begrenzt.

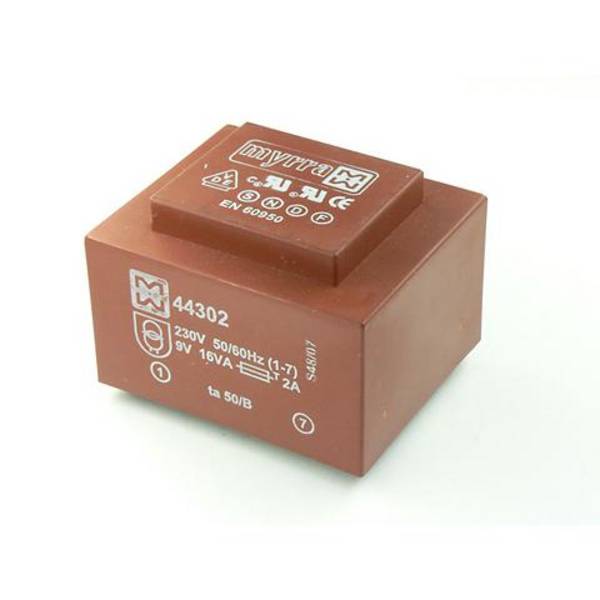

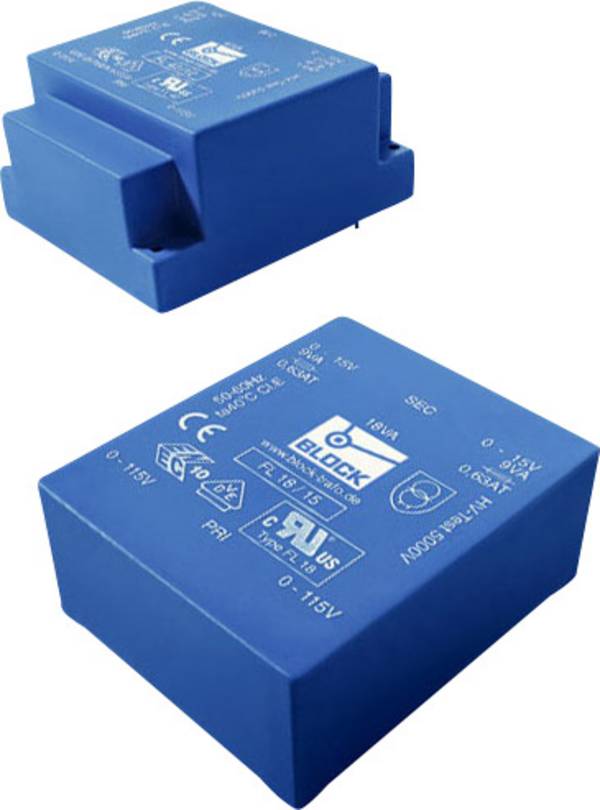

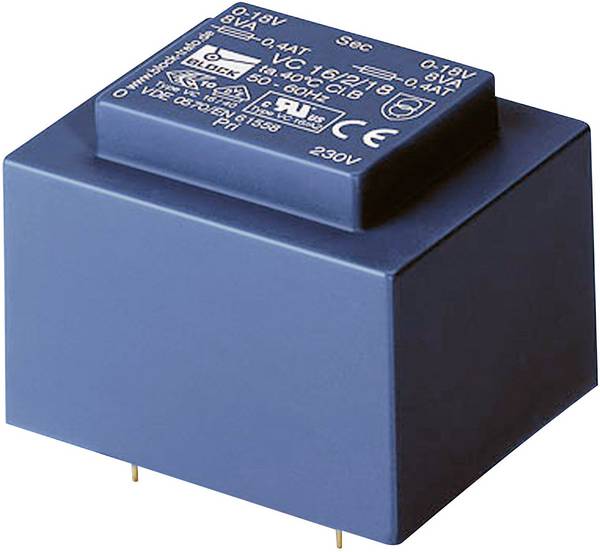

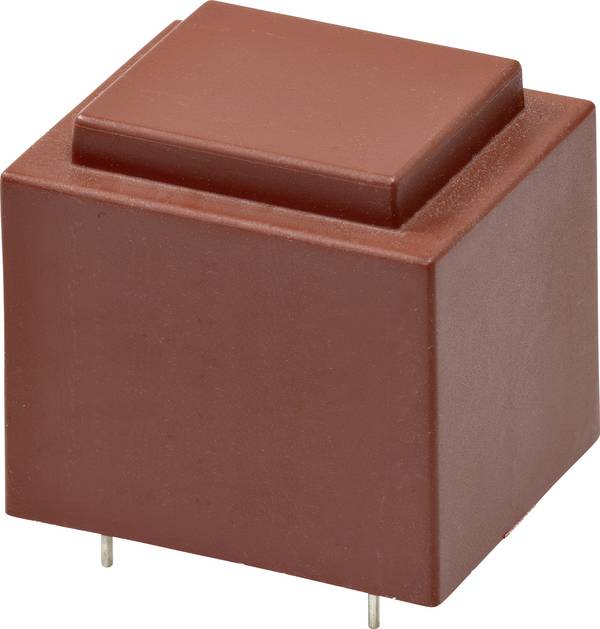

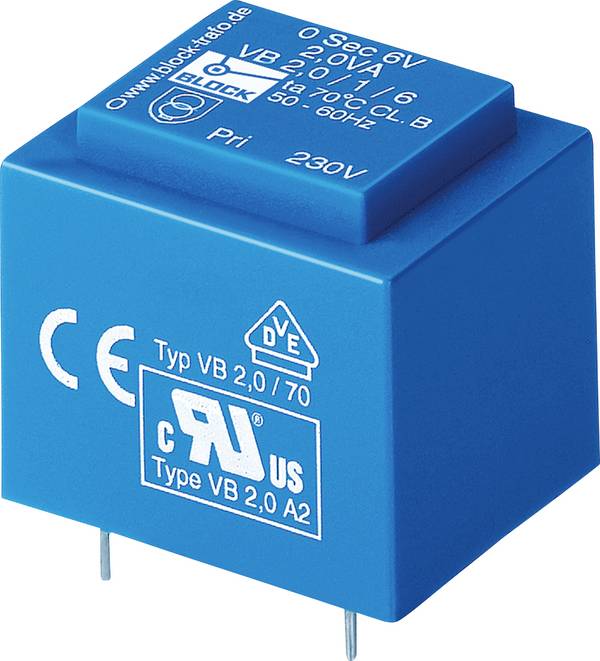

Die meisten Trafos für Leiterplatten sind als Zweikammer-Trafos ausgeführt, die eine sichere galvanische Trennung zwischen Primär- und Sekundärseite gewährleisten. Der überwiegende Teil dieser Bauteile ist unter Vakuum vergossen. Diese recht aufwändige Technologie sorgt für eine exzellente Hochspannungs- und Isolierfestigkeit, da Luft und Feuchtigkeit vor dem Vergießen durch das Vakuum eliminiert und alle Hohlräume komplett mit Vergussmaterial gefüllt werden. Das macht diese Transformatoren resistent gegen diverse Umwelteinflüsse, haltbar bei extremer Beschleunigung oder Vibration und sorgt für eine höhere Temperaturbeständigkeit als bei normalen Trafos. Das bringt letztlich auch eine hohe Lebensdauer mit sich. Unvergossene Printtrafos haben überwiegend schutzisolierte Wickelkörper.
