Nivelliergeraete

Nivelliergeräte gehören zur Vermessungstechnik und dienen der Messung von Höhenunterschieden und Winkeln. Es sind – je nach Ausstattung der optischen Nivelliere – zudem Entfernungsmessungen möglich.

Klassische Nivelliere bestehen aus einem Fernrohr, dessen Optik mit Fadenkreuzen ausgestattet ist, der sogenannten Strichkreuzplatte. Mit dem Rück- und Vorblick auf eine Vermessungslatte wird der Höhenunterschied zwischen den Standorten der Messlatte ermittelt.

Die meisten Nivelliere weisen in der Optik neben dem Strichkreuz zum Anvisieren des Zielpunktes zwei kurze horizontale Striche über beziehungsweise unter der horizontalen Linie des Zielkreuzes auf. Damit können Entfernungen unter Zuhilfenahme der klassischen Messlatte durch Ablesen und anschliessendes Berechnen mit einer Formel ermittelt werden.

Neben Messlatten kommen an den zu vermessenden Stellen eigene Markierungen (zum Beispiel der sogenannte Meterstrich) zum Einsatz, um Höhenunterschiede zu messen und etwa Neigungen für das Einbringen von Gefälle-Estrich festzulegen. Ebenso können mit den Horizont-Kreisen am Gerät sehr exakte Winkelmessungen durchgeführt werden.

Zur Nutzung wird das Instrument auf einem Stativ lotrecht montiert. Zur Justierung sind am Gerät selbst Hilfsmittel wie Libellen angebracht.

Nivelliergeräte zeichnen sich durch eine sehr hohe Genauigkeit aus, die beispielsweise Möglichkeiten einer Wasserwage bei weitem übertreffen – eine fachgerechte Verwendung vorausgesetzt.

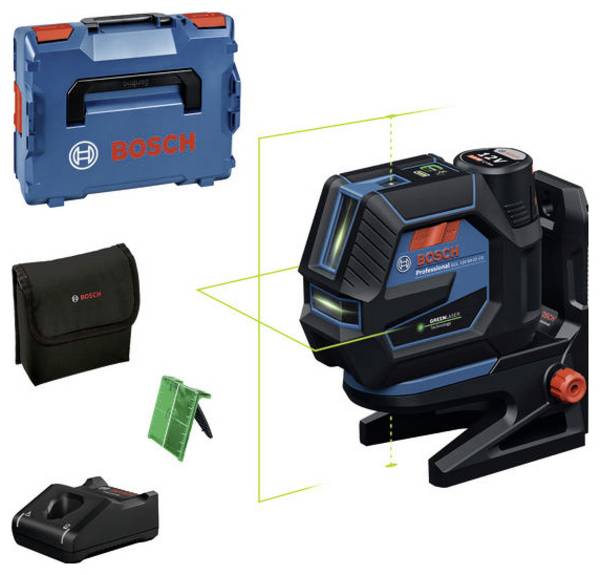

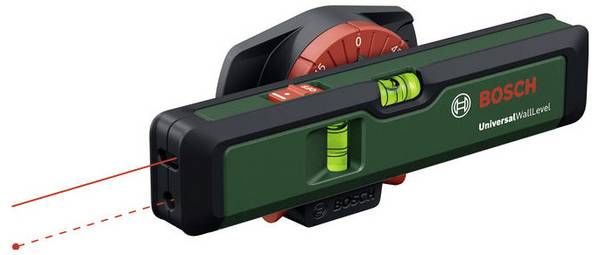

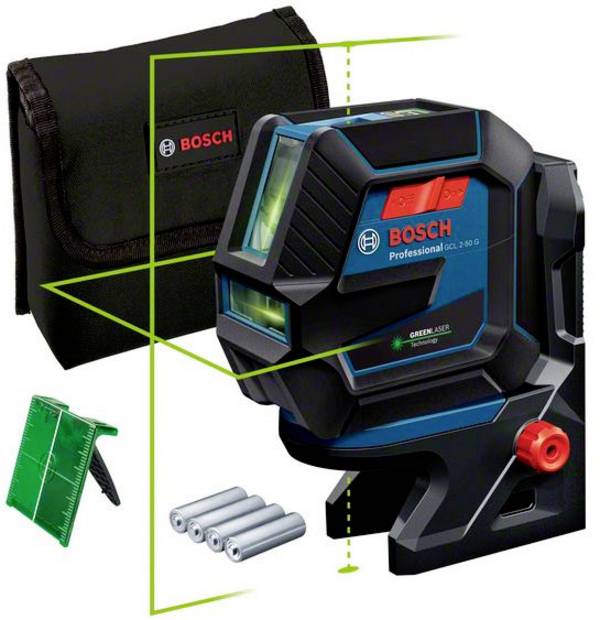

Neben dem klassischen optischen Nivelliergerät hat sich eine Vielzahl an lasergestützten Messeinrichtungen etabliert, die mehr Möglichkeiten in puncto erfassbarer Grössen und Reichweiten bieten.

Ein digitales Nivelliergerät ist selbst horizontierend, ablesend und registrierend – technisch gesehen eine Kombination von Nivellier- und Digitalkamera. Der Zielstrahl wird bei einem Teilerwürfel in infrarotes und sichtbares Licht getrennt. Das infrarote Licht erreicht den CCD-Chip und das sichtbare Licht gelangt ungehindert zum Betrachter. Die Vermessungslatte ist mit einem Barcode vergleichbar, dessen Abbild mit einem der im Gerät abgespeicherten Bilder verglichen wird. Bei Übereinstimmung wird der gespeicherte Wert digital ausgegeben, erscheint auf dem Display und steht für eine digitale Auswertung zur Verfügung.

Nivelliergeräte auf Laserbasis sind sehr genau und vergleichsweise einfach zu handhaben.
