Messleitungen

Dieser Miniatur-Schnellsteckverbinder ist für Koaxialkabel vorgesehen und hat sich bei Video- und Hochfrequenz-Anwendungen bis 2 Gigahertz durchgesetzt. Er verwendet einen Aussenleiter mit Schlitzen und ein Kunststoffdielektrikum an jedem Steckverbinder. Das Dielektrikum verursacht bei höheren Frequenzen allerdings zunehmende Verluste. Oberhalb von 4 Gigahertz können die Schlitze Signale abstrahlen, so dass der Stecker zwar brauchbar, aber nicht unbedingt stabil arbeitet. Es sind sowohl 50-Ohm- als auch 75-Ohm-Versionen erhältlich. Häufigster Einsatzbereich in der Messtechnik ist die Signalübertragung an Oszilloskope, die über entsprechende Buchsen verfügen. Der feste Sitz wird durch einen Bajonettverschluss erreicht.

Ebenfalls für Hochfrequenzverbindungen geeignet ist der N-Steckverbinder. Im Gegensatz zu seinem BNC-Pendant besitzt er eine Schraubverriegelung mit innerer Dichtung, so dass er auch für Messungen im Aussenbereich – beispielsweise bei der Antennenmontage – geeignet ist. Beim einem Wellenwiderstand von 50 Ohm lässt er sich bis etwa 11 Gigahertz einsetzen.

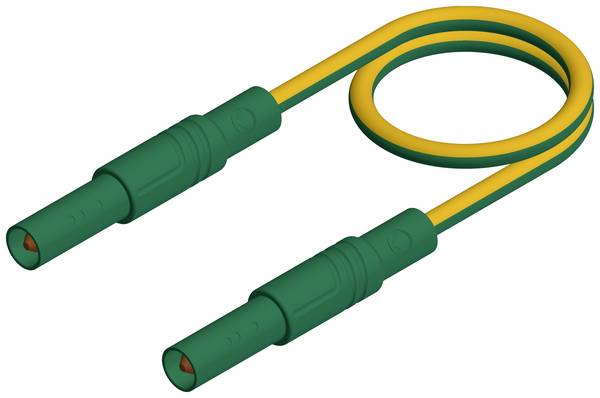

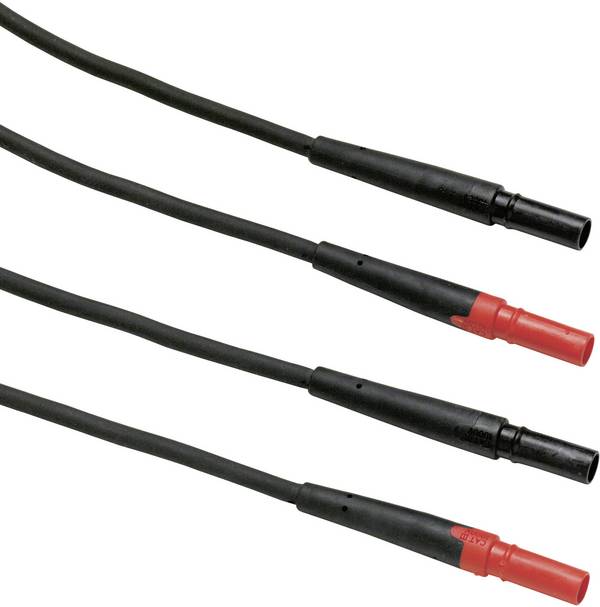

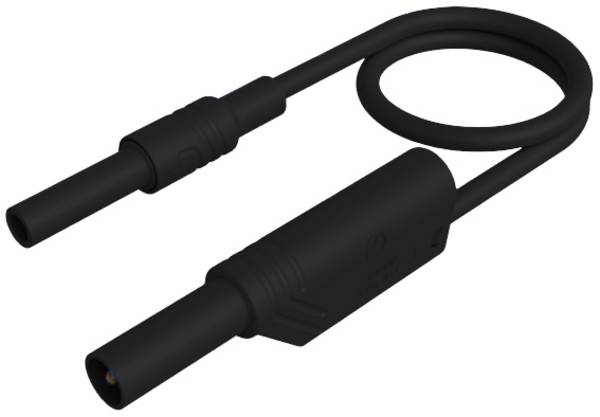

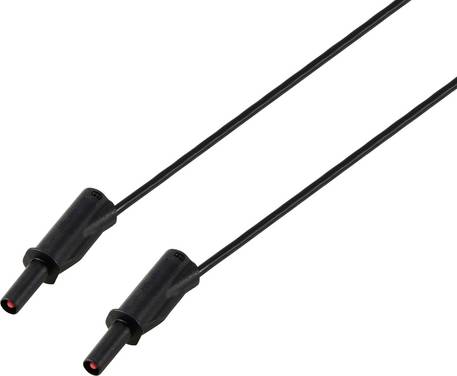

Ein genormter Steckverbinder, der üblicherweise mit einer griffigen Hülle versehen ist. Zur Verfügung stehen auch Sicherheits-Messleitungen mit diesen Steckern. Ihr Vorteil: Sie lassen sich mit einer Hochsicherheitssicherung ausstatten, mit ihrer Nennspannung von bis zu 1000 Volt und einem Nennstrom von maximal 8 Ampere fallen sie in die Messkategorie CAT IV, das heisst, sie können Transienten bis zu 12.000 Volt bei einer Impedanz von 2 Ohm widerstehen. Praxisbeispiele sind Messungen an Stromzählern und an primären Überstromschutzeinrichtungen.

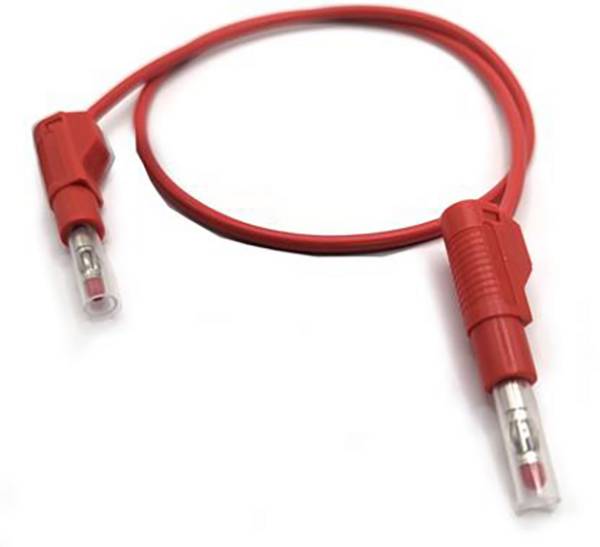

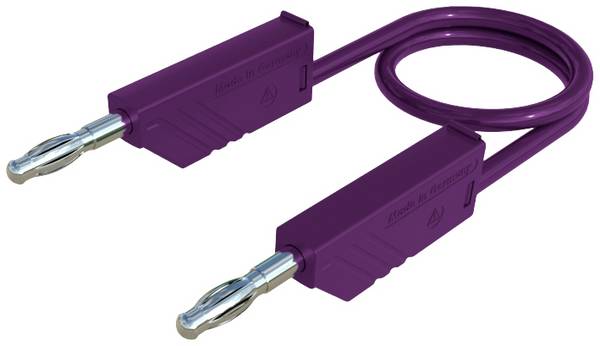

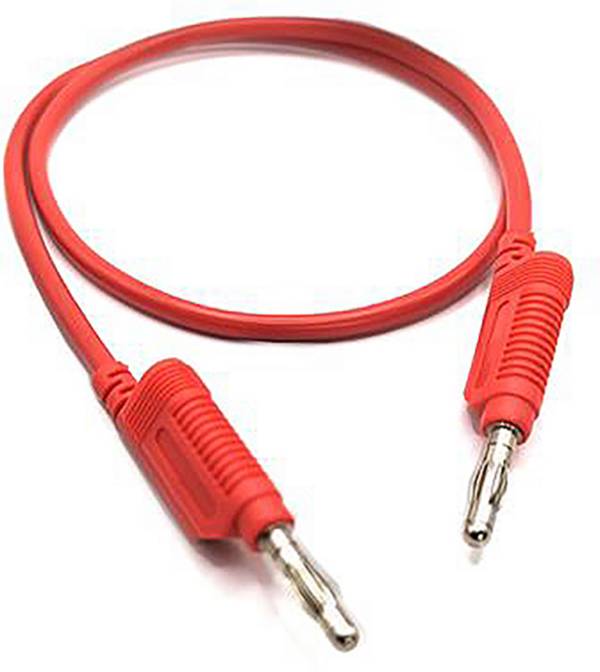

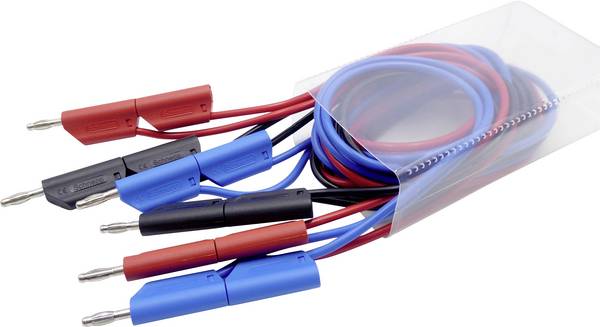

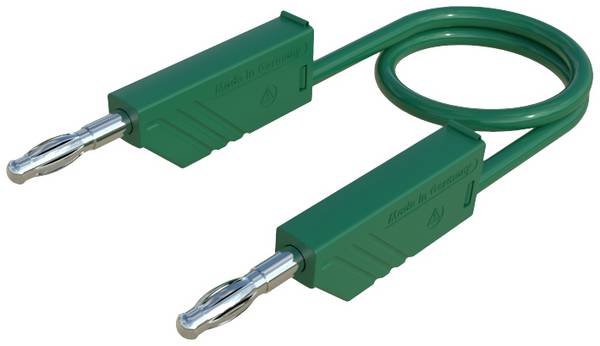

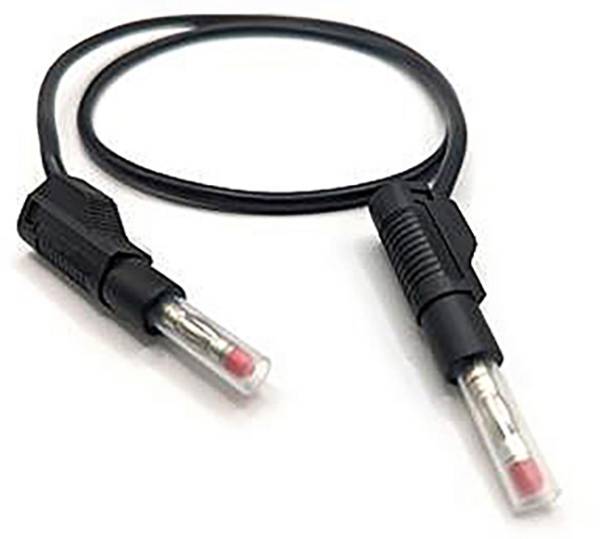

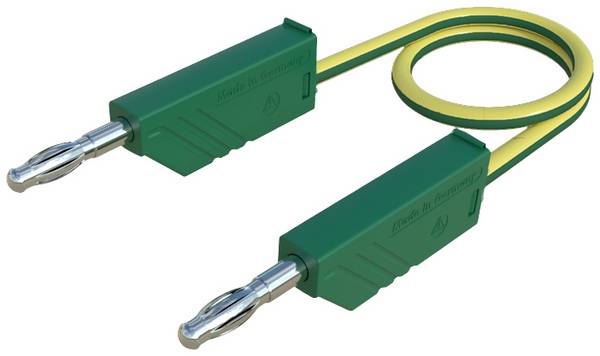

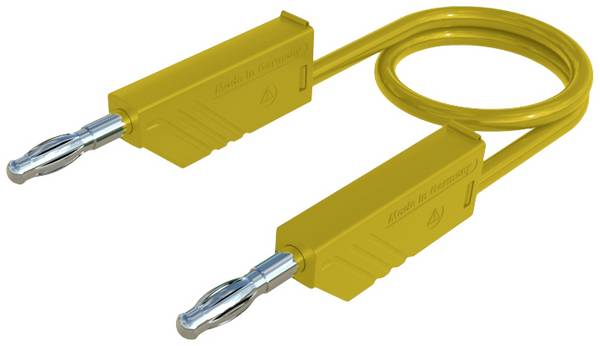

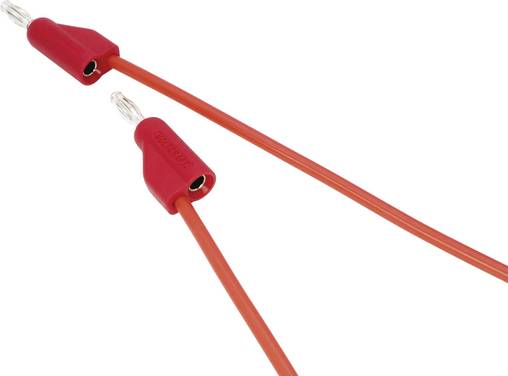

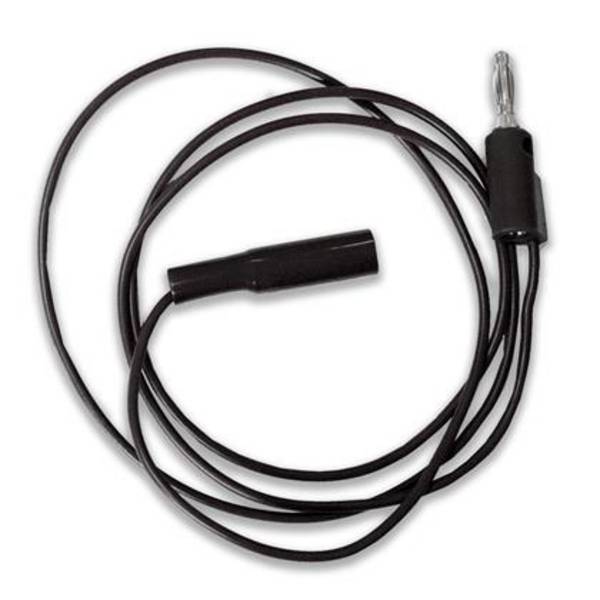

Optisch und technisch eng verwandt mit 4-Millimeter-Steckern sind Lammellenstecker, bekannt auch als Feder- oder Bananenstecker. Der sichere Kontakt wird wie bei 4-Millimetersteckern durch federnde Lamellen in der Steckerspitze erreicht. Bananenstecker gibt es auch in 2-Millimeter-Ausführung. Hinsichtlich ihrer eher geringen elektrischen Nennbelastbarkeit gehören Lamellenstecker in die Messkategorie CAT I. Geeignet sind sie für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind.

Die klassischen Messleitungsstecker für den Einsatz an Multimeter-Eingängen. Hinsichtlich ihrer elektrischen Belastbarkeit fallen sie in die Messkategorien CAT III bis 1000 Volt und CAT IV bis 600 Volt. Die Nennspannung liegt in der Regel bei 1000 Volt, der Nennstrom kann bis zu 10 Ampere betragen.

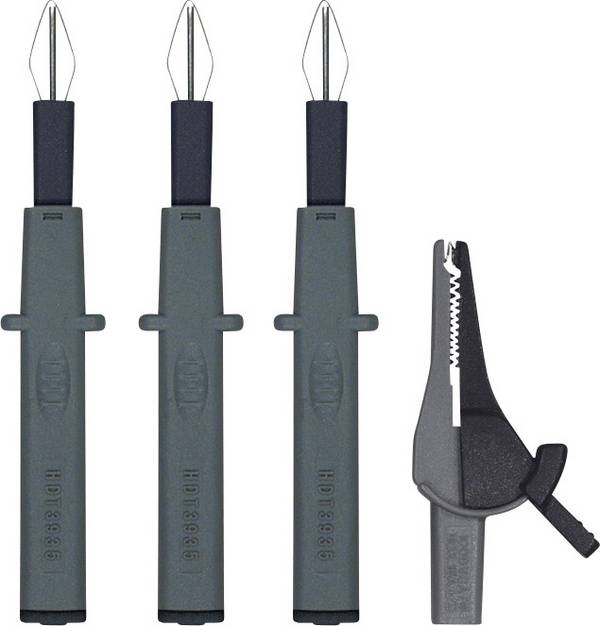

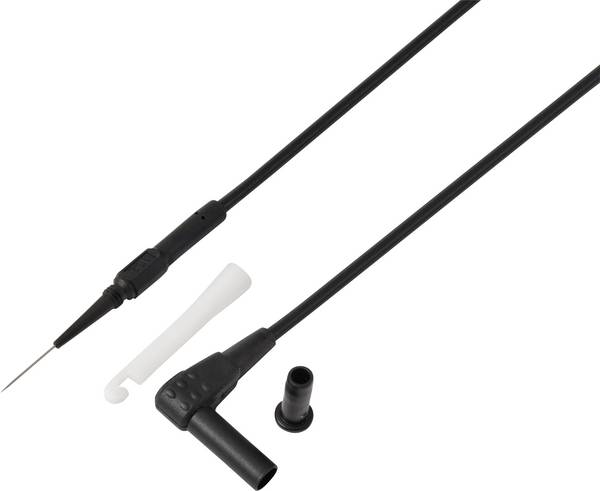

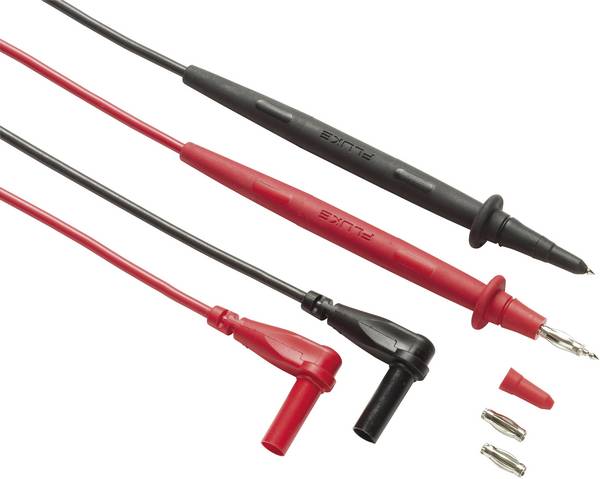

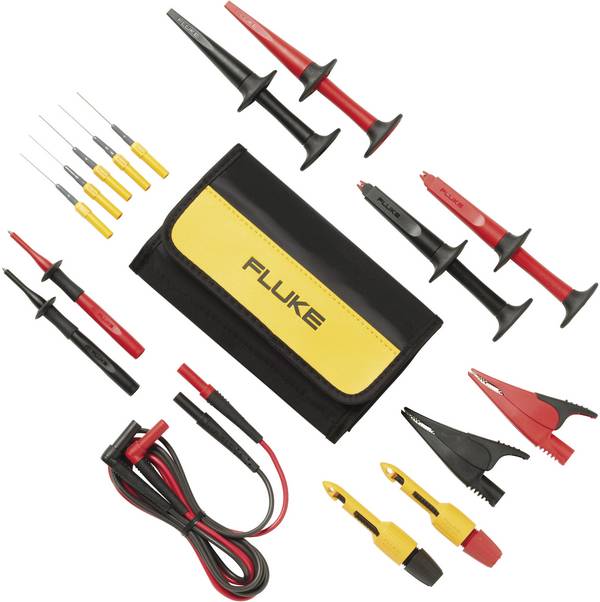

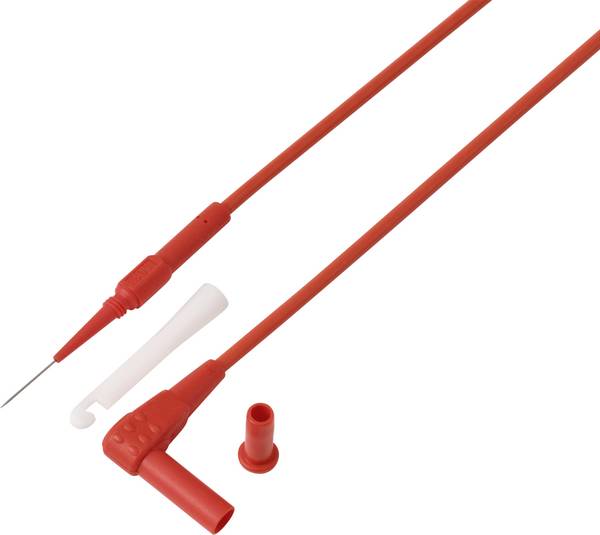

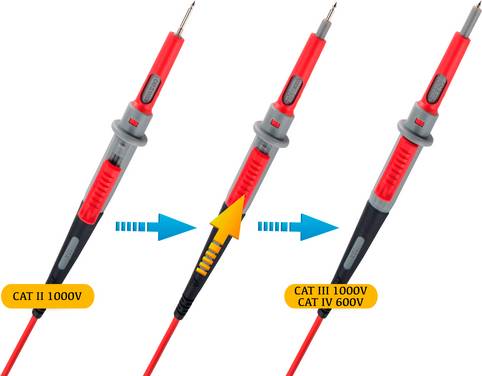

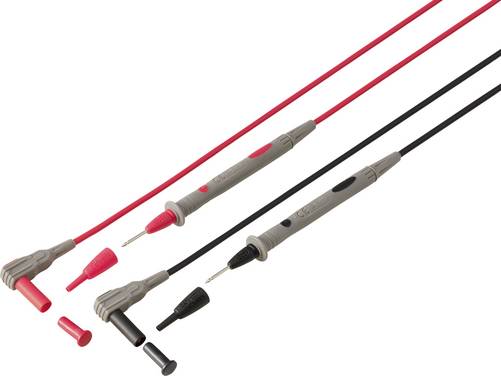

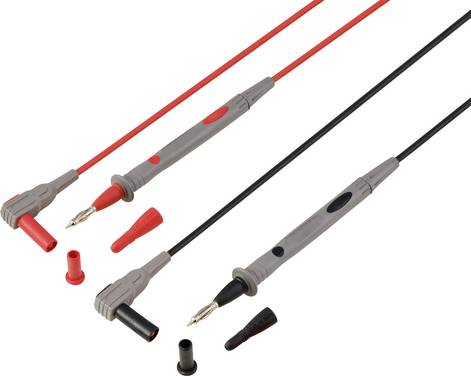

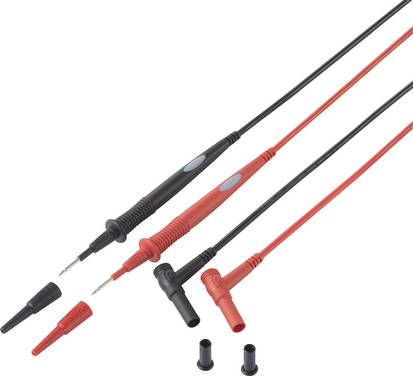

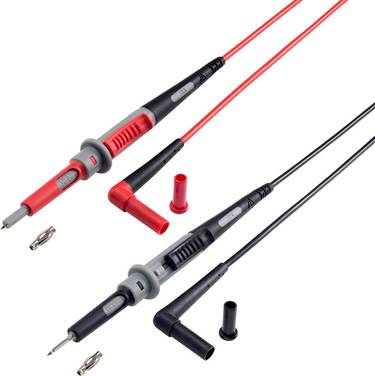

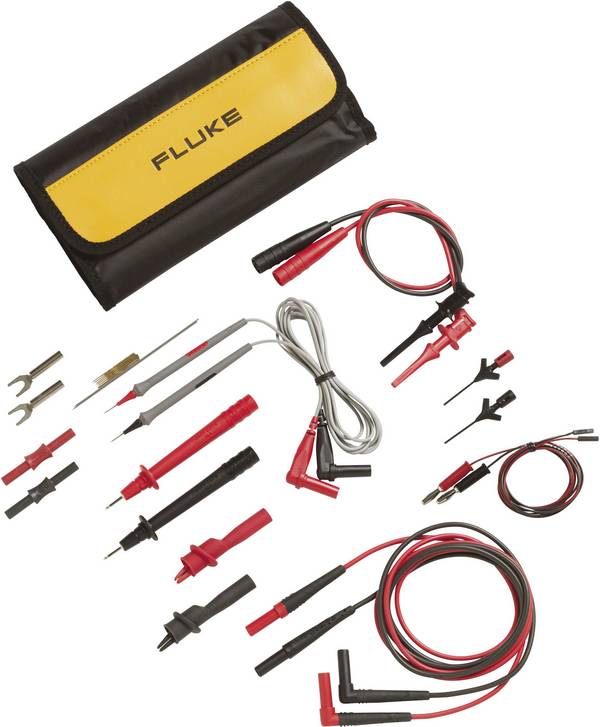

Stecker in 2- oder 4-Millimeter-Ausführung sind oft an Messleitungen zu finden, deren andere Enden Prüfspitzen besitzen. Gemessen wird hier überwiegend mit einem Multimeter. Aufgrund ihres Gehäuses mit langem Griff und Berührungsschutz für die Messspitze sind sie auch für Stromstärken von 16 Ampere und Spannungen von 1000 Volt geeignet.

Speziell für Oszilloskope sind Prüfspitzen mit integrierter Abgreifklemme und einem BNC-Stecker am anderen Ende erhältlich. Durch einfaches Zurückschieben der Isolierung wird eine durch Federspannung gehaltene Klemme in der Spitze sichtbar. Die lässt sich schnell und einfach beispielsweise an Anschlussdrähten diskreter Bauelemente selbsthaltend anschliessen. Für den Gegenpol ist in der Regel eine Krokodilklemme über ein Kabel direkt mit der Prüfspitze verbunden.

Wenn bei der Messung beide Hände frei bleiben sollen, sind Krokodilklemmen die erste Wahl. Mit ihren unter Federspannung stehenden und mit Zacken ausgestatteten „Kiefern“ sind sie schnell angeschlossen und nach der Messung wieder entfernt.

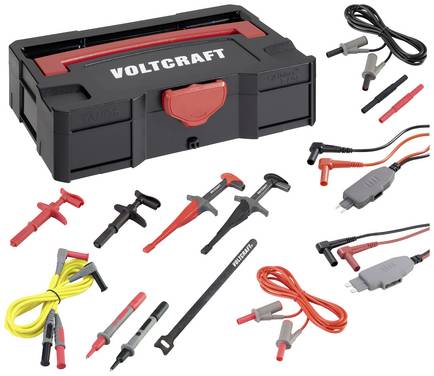

So vielfältig die Einsatzmöglichkeiten von Messleitungen, so vielfältig sind auch die Bauformen der Stecker. Es gibt sie abgewinkelt, gerade, isoliert, mit Schiebehülse, starr und stapelbar. Stapelbar bedeutet, dass ein Stecker zusätzlich über eine oder zwei Kupplungen beziehungsweise Buchsen verfügt. An diese lassen sich weitere Messleitungen und damit andere Messgeräte anschliessen.
