Metallschicht-Widerstände
2316 ErgebnisseDetails | Preis | Verfügbarkeit | Widerstand | Inhalt | Zertifizierungen | Belastbarkeit | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich Bestell-Nr.:1584532 EAN:2050004936360 Teile-Nr.:1584532 CHF 0.03 inkl. MwSt. 47282 Stück auf Lager Lieferung Do., 12. Nov. | 1 kΩ | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417569 EAN:2050003798433 Teile-Nr.:MF0207F10KH CHF 0.01 inkl. MwSt. 35298 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 10 kΩ | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:1565936 EAN:4016139221106 Teile-Nr.:418714 inkl. MwSt. 2569 Sets auf Lager Lieferung Do., 12. Nov. | - | 390 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:3359230 EAN:2050011792348 Teile-Nr.:POS100JT-52-100RAA inkl. MwSt. 3771 Stück auf Lager Lieferung Do., 12. Nov. Min: 10 | 100 Ω | 1 St. | RoHS | 1 W | Box | |||
 Abb. ähnlich Bestell-Nr.:1417626 EAN:2050003797856 Teile-Nr.:MF0207F220RH CHF 0.01 inkl. MwSt. 3762 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 220 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1584925 EAN:2050004939170 Teile-Nr.:1584925 CHF 0.02 inkl. MwSt. 7580 Stück auf Lager Lieferung Do., 12. Nov. | 10 Ω | 1 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1585075 EAN:2050004940671 Teile-Nr.:1585075 CHF 0.02 inkl. MwSt. 24656 Stück auf Lager Lieferung Do., 12. Nov. | 10 kΩ | 1 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557140 EAN:2050004830651 Teile-Nr.:1557140 CHF 0.02 inkl. MwSt. 528 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 60.4 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1583972 EAN:2050004931235 Teile-Nr.:1583972 CHF 0.02 inkl. MwSt. 50606 Stück auf Lager Lieferung Do., 12. Nov. | 1 kΩ | 1 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417587 EAN:2050003798211 Teile-Nr.:MF0207F1K5H CHF 0.01 inkl. MwSt. 13062 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 1.5 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1584120 EAN:2050004932713 Teile-Nr.:1584120 CHF 0.03 inkl. MwSt. 14361 Stück auf Lager Lieferung Do., 12. Nov. | 220 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417570 EAN:2050003798075 Teile-Nr.:MF0207F100KH -33% CHF 0.06 CHF 0.04 inkl. MwSt. 13595 Stück auf Lager Lieferung Do., 12. Nov. Min: 50 | 100 kΩ | 1 St. | - | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417610 EAN:2050003797863 Teile-Nr.:MF0207F220KH CHF 0.01 inkl. MwSt. 5580 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 220 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1556794 EAN:2050004825572 Teile-Nr.:1556794 CHF 0.02 inkl. MwSt. 10517 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 300 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1583561 EAN:2050004926262 Teile-Nr.:1583561 CHF 0.03 inkl. MwSt. 6185 Stück auf Lager Lieferung Do., 12. Nov. | 2 kΩ | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417611 EAN:2050003797900 Teile-Nr.:MF0207F2K2H CHF 0.01 inkl. MwSt. 14956 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 2.2 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1583514 EAN:2050004925791 Teile-Nr.:1583514 CHF 0.03 inkl. MwSt. 7944 Stück auf Lager Lieferung Do., 12. Nov. | 3 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417595 EAN:2050003797917 Teile-Nr.:MF0207F330RH -33% CHF 0.06 CHF 0.04 inkl. MwSt. 9277 Stück auf Lager Lieferung Do., 12. Nov. Min: 50 | 330 Ω | 1 St. | - | 0.6 W | - | |||
Bestell-Nr.:3523704 Teile-Nr.:MF0207FTE52-2K inkl. MwSt. 1167 Stück auf Lager Lieferung Do., 12. Nov. Min: 25 | 2 kΩ | 1 St. | RoHS | 0.6 W | Tape | |||
 Abb. ähnlich Bestell-Nr.:1417575 EAN:2050003798440 Teile-Nr.:MF0207F120RH CHF 0.01 inkl. MwSt. 26327 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 120 Ω | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:423254 EAN:2050000107351 Teile-Nr.:423254 inkl. MwSt. 3056 Stück auf Lager Lieferung Do., 12. Nov. | 120 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417571 EAN:2050003798419 Teile-Nr.:MF0207F100RH CHF 0.01 inkl. MwSt. 25969 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 100 Ω | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:2620503 EAN:4260732282082 Teile-Nr.:22P082 inkl. MwSt. 38 Sets auf Lager Lieferung Do., 12. Nov. | - | 1 Set | RoHS | 0.5 W | Package | |||
 Abb. ähnlich Bestell-Nr.:1417689 EAN:2050003807036 Teile-Nr.:MF0207F470RH CHF 0.01 inkl. MwSt. 15835 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 470 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:419923 EAN:2050000104404 Teile-Nr.:MFR1145 1W 1% 1M BF 0414 inkl. MwSt. 2363 Stück auf Lager Lieferung Do., 12. Nov. Min: 20 | 1 MΩ | 1 St. | RoHS | 1 W | Bulk | |||
 Abb. ähnlich Bestell-Nr.:1585437 EAN:2050004944266 Teile-Nr.:1585437 CHF 0.03 inkl. MwSt. 9797 Stück auf Lager Lieferung Do., 12. Nov. | 300 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1584127 EAN:2050004932782 Teile-Nr.:1584127 CHF 0.03 inkl. MwSt. 25282 Stück auf Lager Lieferung Do., 12. Nov. | 10 kΩ | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1584529 EAN:2050004936339 Teile-Nr.:1584529 CHF 0.03 inkl. MwSt. 5768 Stück auf Lager Lieferung Do., 12. Nov. | 20 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1583494 EAN:2050004925593 Teile-Nr.:1583494 CHF 0.02 inkl. MwSt. 2063 Stück auf Lager Lieferung Do., 12. Nov. | 2 kΩ | 1 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557306 EAN:2050004830385 Teile-Nr.:1557306 CHF 0.02 inkl. MwSt. 6493 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 30 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557083 EAN:2050004825329 Teile-Nr.:1557083 CHF 0.02 inkl. MwSt. 9350 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 1 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417606 EAN:2050003806527 Teile-Nr.:MF0207F1K0H CHF 0.01 inkl. MwSt. 78802 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 1 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1585409 EAN:2050004943986 Teile-Nr.:1585409 CHF 0.03 inkl. MwSt. 5248 Stück auf Lager Lieferung Do., 12. Nov. | 1 Ω | 1 St. | RoHS | 1 W | - | |||
Bestell-Nr.:3523719 Teile-Nr.:MF0207FTE52-100K inkl. MwSt. 992 Stück auf Lager Lieferung Do., 12. Nov. Min: 25 | 100 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557119 EAN:2050004830064 Teile-Nr.:1557119 CHF 0.02 inkl. MwSt. 3311 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 3 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1583718 EAN:2050004929072 Teile-Nr.:1583718 CHF 0.02 inkl. MwSt. 4683 Stück auf Lager Lieferung Do., 12. Nov. | 2.2 kΩ | 1 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557091 EAN:2050004829846 Teile-Nr.:1557091 CHF 0.02 inkl. MwSt. 10022 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 200 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1556778 EAN:2050004824674 Teile-Nr.:1556778 CHF 0.02 inkl. MwSt. 1359 Stück auf Lager Lieferung Do., 12. Nov. | 13 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557430 EAN:2050004831320 Teile-Nr.:1557430 CHF 0.02 inkl. MwSt. 2236 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 40.2 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557464 EAN:2050004833669 Teile-Nr.:1557464 CHF 0.02 inkl. MwSt. 5425 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 910 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557144 EAN:2050004830699 Teile-Nr.:1557144 CHF 0.02 inkl. MwSt. 15076 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 680 Ω | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:423483 EAN:2050000107580 Teile-Nr.:423483 inkl. MwSt. 1291 Stück auf Lager Lieferung Do., 12. Nov. Min: 7 | 10 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1556938 EAN:2050004825725 Teile-Nr.:1556938 CHF 0.02 inkl. MwSt. 3970 Stück auf Lager Lieferung Do., 12. Nov. Min: 200 | 7.5 Ω | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:423297 EAN:2050000107399 Teile-Nr.:423297 inkl. MwSt. 727 Stück auf Lager Lieferung Do., 12. Nov. Min: 7 | 270 Ω | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:2161879 EAN:4260573961405 Teile-Nr.:1811P029 CHF 37.95 inkl. MwSt. 7 Stück auf Lager Lieferung Do., 12. Nov. | - | 1000 Teile | - | 0.5 W | Box | |||
 Abb. ähnlich Bestell-Nr.:1417624 EAN:2050003806589 Teile-Nr.:MF0207F1K2H CHF 0.01 inkl. MwSt. 1647 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 1.2 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1556870 EAN:2050004828559 Teile-Nr.:1556870 CHF 0.02 inkl. MwSt. 480 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 110 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1556921 EAN:2050004828467 Teile-Nr.:1556921 -50% CHF 0.02 CHF 0.01 inkl. MwSt. 1581 Stück auf Lager Lieferung Do., 12. Nov. Min: 200 | 49.9 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557017 EAN:2050004829570 Teile-Nr.:1557017 CHF 0.01 inkl. MwSt. 1628 Stück auf Lager Lieferung Do., 12. Nov. Min: 200 | 487 Ω | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:2620443 EAN:4260732281702 Teile-Nr.:22P045 CHF 1.75 inkl. MwSt. 21 Sets auf Lager Lieferung Do., 12. Nov. | 470 Ω | 1 Set | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1585434 EAN:2050004944235 Teile-Nr.:1585434 CHF 0.03 inkl. MwSt. 12159 Stück auf Lager Lieferung Do., 12. Nov. | 200 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1585059 EAN:2050004940510 Teile-Nr.:1585059 CHF 0.02 inkl. MwSt. 5837 Stück auf Lager Lieferung Do., 12. Nov. | 4.7 kΩ | 1 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:420000 EAN:2050000104480 Teile-Nr.:MFR1145 1W 1% 4M7 CHF 0.23 inkl. MwSt. 528 Stück auf Lager Lieferung Do., 12. Nov. Min: 15 | 4.7 MΩ | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417629 EAN:2050003798396 Teile-Nr.:MF0207F3K6H CHF 0.02 inkl. MwSt. 4051 Stück auf Lager Lieferung Do., 12. Nov. Min: 50 | 3.6 kΩ | 1 St. | - | 0.6 W | - | |||
Bestell-Nr.:3464391 Teile-Nr.:MF0207FTE52-39R CHF 0.021 inkl. MwSt. Lieferung Mo., 12. Apr. 2027 Min: 1000Vielfache: 1000 | 39 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417727 EAN:2050003807449 Teile-Nr.:MF0207F5K6H CHF 0.01 inkl. MwSt. 5068 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 5.6 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557445 EAN:2050004831474 Teile-Nr.:1557445 CHF 0.01 inkl. MwSt. 4206 Stück auf Lager Lieferung Do., 12. Nov. Min: 200 | 620 kΩ | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:2620512 EAN:4260732282174 Teile-Nr.:22P091 inkl. MwSt. 55 Sets auf Lager Lieferung Do., 12. Nov. | 470 Ω | 1 Set | RoHS | 0.5 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557546 EAN:2050004834000 Teile-Nr.:1557546 CHF 0.02 inkl. MwSt. 986 Stück auf Lager Lieferung Do., 12. Nov. Min: 150 | 6.2 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1583898 EAN:4016139312552 Teile-Nr.:1583898 inkl. MwSt. 265 Sets auf Lager Lieferung Do., 12. Nov. | 150 Ω | 100 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557317 EAN:2050004832228 Teile-Nr.:1557317 CHF 0.02 inkl. MwSt. 1808 Stück auf Lager Lieferung Do., 12. Nov. Min: 150 | 3.9 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557021 EAN:2050004829617 Teile-Nr.:1557021 CHF 0.02 inkl. MwSt. 1355 Stück auf Lager Lieferung Do., 12. Nov. Min: 150 | 4.7 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557414 EAN:2050004831160 Teile-Nr.:1557414 CHF 0.02 inkl. MwSt. 297 Stück auf Lager Lieferung Do., 12. Nov. Min: 150 | 2 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557540 EAN:2050004833997 Teile-Nr.:1557540 CHF 0.02 inkl. MwSt. 3820 Stück auf Lager Lieferung Do., 12. Nov. Min: 150 | 5.1 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557287 EAN:2050004829327 Teile-Nr.:1557287 CHF 0.02 inkl. MwSt. 1084 Stück auf Lager Lieferung Do., 12. Nov. Min: 150 | 1.4 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557089 EAN:2050004825381 Teile-Nr.:1557089 CHF 0.02 inkl. MwSt. 3008 Stück auf Lager Lieferung Do., 12. Nov. Min: 150 | 1.6 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417622 EAN:2050003797832 Teile-Nr.:MF0207F2KH CHF 0.02 inkl. MwSt. 2373 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 2 kΩ | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:2620516 EAN:4260732282211 Teile-Nr.:22P095 inkl. MwSt. 80 Sets auf Lager Lieferung Do., 12. Nov. | 4.7 kΩ | 1 Set | RoHS | 0.5 W | - | |||
Bestell-Nr.:2620515 EAN:4260732282204 Teile-Nr.:22P094 inkl. MwSt. 102 Sets auf Lager Lieferung Do., 12. Nov. | 2.2 kΩ | 1 Set | RoHS | 0.5 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557415 EAN:2050004831177 Teile-Nr.:1557415 CHF 0.02 inkl. MwSt. 1907 Stück auf Lager Lieferung Do., 12. Nov. | 2.2 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557436 EAN:2050004831382 Teile-Nr.:1557436 -50% CHF 0.02 CHF 0.01 inkl. MwSt. 577 Stück auf Lager Lieferung Do., 12. Nov. Min: 150 | 4.02 Ω | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:1584345 EAN:4016139313023 Teile-Nr.:1584345 inkl. MwSt. 255 Sets auf Lager Lieferung Do., 12. Nov. | 470 Ω | 100 St. | RoHS | 0.25 W | Bag | |||
 Abb. ähnlich Bestell-Nr.:1583903 EAN:4016139312606 Teile-Nr.:1583903 inkl. MwSt. 210 Sets auf Lager Lieferung Do., 12. Nov. | 10 kΩ | 100 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1584361 EAN:4016139313184 Teile-Nr.:1584361 inkl. MwSt. 295 Sets auf Lager Lieferung Do., 12. Nov. | 100 kΩ | 100 St. | RoHS | 0.25 W | - | |||
Bestell-Nr.:1583602 EAN:4016139312286 Teile-Nr.:1583602 inkl. MwSt. 94 Sets auf Lager Lieferung Do., 12. Nov. | 2.2 kΩ | 100 St. | RoHS | 0.25 W | Bag | |||
 Abb. ähnlich Bestell-Nr.:1583902 EAN:4016139312590 Teile-Nr.:1583902 inkl. MwSt. 237 Sets auf Lager Lieferung Do., 12. Nov. | 4.7 kΩ | 100 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1585412 EAN:2050004944013 Teile-Nr.:1585412 CHF 0.03 inkl. MwSt. 1203 Stück auf Lager Lieferung Do., 12. Nov. | 2.4 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1557124 EAN:2050004830118 Teile-Nr.:1557124 -50% CHF 0.02 CHF 0.01 inkl. MwSt. 2254 Stück auf Lager Lieferung Do., 12. Nov. Min: 150 | 3.6 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1585414 EAN:2050004944037 Teile-Nr.:1585414 CHF 0.03 inkl. MwSt. 4260 Stück auf Lager Lieferung Do., 12. Nov. | 3.3 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1556989 EAN:2050004826166 Teile-Nr.:1556989 CHF 0.02 inkl. MwSt. 2740 Stück auf Lager Lieferung Do., 12. Nov. | 1.3 Ω | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1585413 EAN:2050004944020 Teile-Nr.:1585413 CHF 0.03 inkl. MwSt. 3128 Stück auf Lager Lieferung Do., 12. Nov. | 2.7 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1585448 EAN:2050004944372 Teile-Nr.:1585448 CHF 0.03 inkl. MwSt. 20809 Stück auf Lager Lieferung Do., 12. Nov. | 4.7 kΩ | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417600 EAN:2050003806596 Teile-Nr.:MF0207F1K8H CHF 0.01 inkl. MwSt. 598 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 1.8 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1583900 EAN:4016139312576 Teile-Nr.:1583900 CHF 3.65 inkl. MwSt. 684 Sets auf Lager Lieferung Do., 12. Nov. | 1 kΩ | 100 St. | RoHS | 0.25 W | Bag | |||
 Abb. ähnlich Bestell-Nr.:1585144 EAN:2050004941364 Teile-Nr.:1585144 CHF 0.01 inkl. MwSt. 932 Stück auf Lager Lieferung Do., 12. Nov. | 1 MΩ | 1 St. | RoHS | 0.25 W | - | |||
 Abb. ähnlich Bestell-Nr.:1584121 EAN:2050004932720 Teile-Nr.:1584121 CHF 0.03 inkl. MwSt. 26276 Stück auf Lager Lieferung Do., 12. Nov. | 330 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417613 EAN:2050003798020 Teile-Nr.:MF0207F33KH CHF 0.01 inkl. MwSt. 21311 Stück auf Lager Lieferung Do., 12. Nov. Min: 100 | 33 kΩ | 1 St. | RoHS | 0.6 W | - | |||
Bestell-Nr.:423475 EAN:2050000107573 Teile-Nr.:423475 inkl. MwSt. 285 Stück auf Lager Lieferung Do., 12. Nov. Min: 7 | 8.2 kΩ | 1 St. | RoHS | 0.6 W | - | |||
 Abb. ähnlich Bestell-Nr.:1583515 EAN:2050004925807 Teile-Nr.:1583515 CHF 0.03 inkl. MwSt. 5765 Stück auf Lager Lieferung Do., 12. Nov. | 5.6 Ω | 1 St. | RoHS | 1 W | - | |||
 Abb. ähnlich Bestell-Nr.:1417581 EAN:2050003806503 Teile-Nr.:MF0207F15KH -33% CHF 0.06 CHF 0.04 inkl. MwSt. 1240 Stück auf Lager Lieferung Do., 12. Nov. Min: 50 | 15 kΩ | 1 St. | - | 0.6 W | - | |||
Ratgeber
Der Metallschichtwiderstand ist der in der Elektronik wohl am häufigsten verwendete Widerstandstyp. Nicht zuletzt wegen seiner Zuverlässigkeit und dem geringen Toleranzwert.
In diesem Ratgeber informieren wir Sie über Funktion und Aufbau dieses Bauelements, gehen auf die Vor- und Nachteile ein und geben Tipps für die Beschaffung.
Der Begriff bezieht sich normalerweise auf die axial bedrahteten Komponenten, obwohl Dünnfilm-Chipwiderstände für die Oberflächenmontage die gleiche Technologie verwenden. Hinsichtlich seiner Leistung bietet er im Vergleich mit anderen Widerstandstypen in der Regel eine bessere Stabilität, Genauigkeit und Zuverlässigkeit. Zudem ist das von ihm erzeugte Rauschen geringer.
Widerstände auf der Basis einer Metallschicht findet sich sehr häufig in industriellen Geräten. Sie helfen bei der Regulierung des Stromflusses und verhindern Hitzeschäden. Eingesetzt werden sie häufig auch in Haushaltsgeräten. Hier tragen sie zum Schutz von Motoren und anderen Komponenten der Maschinen bei. Weitere Einsatzgebiete sind Geräte der Unterhaltungselektronik, beispielsweise Mobiltelefone, Laptops und Fernsehgeräte. Auch hier regulieren sie den Stromfluss und wirken einer Überhitzung bei längerem Gebrauch mit hoher Leistung entgegen.
Er begrenzt in einer Schaltung den durch ihn fließenden Strom. Hergestellt wird er durch Vakuumabscheidung einer Metallschicht auf einem zylindrischen Stab aus hochreiner Keramik. Je dicker die aufgebrachte Metallschicht ist, desto stabiler – aber auch niedriger – ist der Widerstandswert. Allerdings haben auch andere Faktoren wie der spezifische Widerstand des verwendeten Materials und die Breite des spiralförmigen Schnitts, der später im Prozess vorgenommen wird, einen großen Einfluss.
Üblicherweise werden Schichtdicken zwischen 50 und 250 Nanometer verwendet, da Materialdicken in diesem Bereich tendenziell eine höhere Langzeitstabilität aufweisen. Das abgeschiedene Metall ist normalerweise Nickel-Chrom, aber auch andere Legierungen wie Gold mit Platin oder Tantalnitrid lassen sich für spezielle Anwendungen verwenden.
Sobald die Schicht aufgebracht ist, erfolgt die Montage der Endkappen aus Metall. Sie stellen den Kontakt mit der Widerstandsschicht her und enthalten die axialen Anschlüsse. In der nächsten Phase der Herstellung wird der Widerstand auf den gewünschten Wert getrimmt, normalerweise durch den Einsatz von Lasern, die eine Spirale in den Metallschicht schneiden.
Die Genauigkeit des Lasertrimmens ist für die Toleranz entscheidend, also die Differenz zwischen dem Soll- und dem tatsächlich gemessenen Wert. Im Allgemeinen erhältlich sind Toleranzen von 0,1 Prozent bis 10 Prozent. 1 Prozent und 5 Prozent sind die am weitesten verbreiteten Werte. Metallschichtwiderstände weisen außerdem einen guten, in der Regel positiven Temperaturkoeffizienten von durchschnitt 50 ppm/K (Parts per Million pro Kelvin) auf.
Der letzte Schritt bei der Herstellung ist das Aufbringen der Schutzschicht und der Markierungen. Die Schutzschicht ist blau und besteht in der Regel aus einem Harz, das in mehreren Schichten einzeln aufgetragen wird. Zum Schluss werden die farbigen Markierungsringe hinzugefügt, um den Wert des Metallschichtwiderstands und andere relevante Eigenschaften anzugeben. Vier der Markierungsringe stehen für den Widerstandswert, der fünfte für die Toleranz.
Der jeweilige Widerstandswert, angegeben in Ohm – Abkürzung Ω beziehungsweise kOhm oder kΩ – wird vom spezifischen Widerstand des aufgebrachten Metalls sowie dessen Schichtdicke bestimmt.
Oberflächenmontierte Widerstände verwenden dieselbe Basistechnologie, aber sie basieren auf einer anderen Form des Herstellungsprozesses angesichts des unterschiedlichen mechanischen Aufbaus.
Wie nahezu jedes diskrete elektronische Bauelement besitzen auch Metallschichtwiderstände vor- und Nachteile:
Vorteile von Metallschichtwiderständen
Hohe Präzision: Die Schichtdicke ist leicht zu kontrollieren, der Herstellungsprozess ist ausgereift und die Leistung stabil.
Geringes Rauschen: Der Temperaturkoeffizient des Widerstands ist klein, ein mikrofonischer Effekt ist nur schwer zu erzeugen.
Hohe Stabilität: Der hochreine Keramikkern ist mit einem Film beschichtet, sodass kein Luftsauerstoff die Oberfläche des Widerstands oxidieren kann. Er verfügt über eine gute Anti-Vibrations- und Anti-Schock-Leistung.
Hohe Belastbarkeit: Metallschichtwiderstände lassen sich auch in Anwendungen mit relativ hoher Leistung bis etwa 5 Watt einsetzen. Mit ihrem niedrigeren Temperaturkoeffizienten eignen sie sich in Präzisionsschaltungen besser als Widerstände mit Kohleschicht.
Nachteile von Metallschichtwiderständen
Höhere Kosten: Metallschichtwiderstände sind teurer als Widerstände mit Kohleschicht, da die Kosten für die Präzisionsfertigung höher sind.
Temperaturempfindlichkeit: Metallschichtwiderstände können nur bis zu Temperaturen von etwa 200 Grad Celsius betrieben werden.
Nicht für Hochfrequenzen geeignet: Sie eignen sich nicht für den Einsatz in Hochfrequenzschaltungen, da sie aufgrund ihrer parasitären Kapazität keine Frequenzen über etwa 100 Megahertz verarbeiten können.
Metallschicht-Widerstände sind zwar auch in Einzelstückzahlen erhältlich, praxistauglicher ist allerdings der Erwerb von kompletten Sortimenten mit Reihen unterschiedlicher Widerstandswerte.

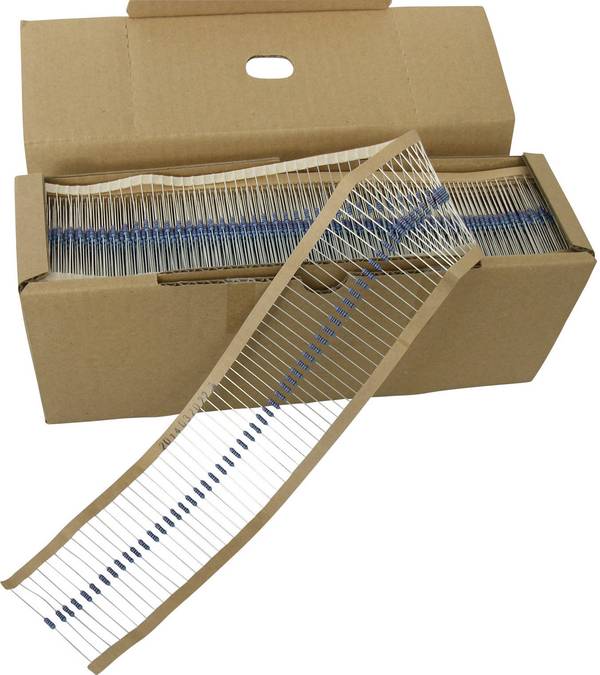

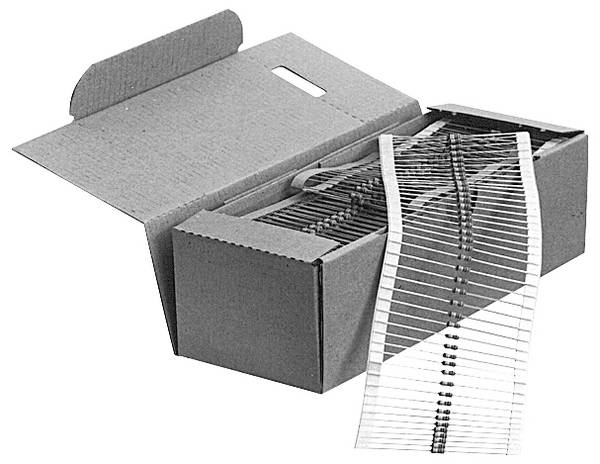

Für die Leiterplattenproduktion gibt es die Widerstände gegurtet in Großpackungen, damit lassen sie sich auch von Bestückungsautomaten verarbeiten.
Bei der Auswahl zu beachten sind – neben der Bauform und dem Widerstandswert – auf jeden Fall die maximale Belastung und die höchstmögliche Betriebstemperatur. Aufgrund ihrer Größe und Konstruktion sind diese Widerstände zudem nicht für Anwendungen geeignet, bei denen es zu Überspannungsspitzen kommen kann.
Widerstände mit Kohlenstoffzusammensetzung sind hier sinnvoller, da sie Transienten viel besser vertragen.
Können diese Widerstände auch eine Induktivität besitzen?
Durchaus, und zwar aufgrund des schraubenförmigen Schnitts, mit dem der Widerstand getrimmt wird. Obwohl sie für die meisten Anwendungen gut geeignet sind, kann ihre Leistung durch die Induktivität beeinträchtigt sein, wenn sie beispielsweise im Mikrowellenbereich eingesetzt werden.
Wie sind die Farbringe zu interpretieren?
Die ersten beiden Ringe zeigen die ersten beiden Ziffern des Wertes, der dritte Ring die Anzahl der Nullen nach diesen ersten Ziffern. Wenn der dritte Ring zum Beispiel rot ist, folgen auf die ersten beiden Ziffern zwei Nullen. Ist der Wert goldfarben, folgen auf die ersten beiden Ziffern fünf Nullen. Der vierte Bereich gibt die Toleranz in Prozent an. Ein brauner oder roter Streifen steht für eine Toleranz von 1 Prozent, während ein goldener oder silberner Streifen eine Toleranz von 10 Prozent angibt.
Welche Eigenschaften haben Metallschichtwiderstände im Vergleich zu anderen Typen?
Die Widerstandswerte von Metallschichttypen zeichnen sich durch hohe Langzeitstabilität und geringe Temperaturabhängigkeit aus. Letztere liegt im Bereich von weniger durchschnittlich 50 ppm/K, während sie bei Kohleschichtwiderständen um den Faktor 10 höher und sogar negativ sein kann. So bedeutet beispielsweise 100 ppm/K (Parts per Million pro Kelvin), dass der bei Raumtemperatur geltende Nennwert bei einer Temperaturerhöhung um 100 Grad um 0,01 % zunimmt. Wie alle anderen Widerstandstypen erzeugen auch Metallschichtwiderstände eine geringe Rauschspannung, verursacht von unregelmässigen Elektronenbewegungen im leitenden Material. Bei auf Kohlenstoff basierenden Widerstandstypen kann der Rauschpegel auf Grund anderer physikalischer Effekte allerdings deutlich höher sein. Metall reagiert ausserdem unempfindlicher gegen grosse Belastung. Deshalb sind Metallschichtwiderstände bei gleicher Baugrösse für grössere elektrische Leistung geeignet als Kohleschichtwiderstände.
Die häufigste Bauform ist der Typ 0207. Das sind axial bedrahtete zylinderförmige Bauelemente mit einer Länge von 6,3 mm und einem Durchmesser von 2,3 mm. Diese Ausführung ist für Leistungen zwischen 0,5 und 0,6 Watt geeignet. Die kleinere Bauform 0204 mit einer Länge von 3,4 mm und einem Durchmesser von 1,9 mm kann mit 0,25 W belastet werden. Diese Bauformen eigenen sich für die klassische THT-Bestückung („Through Hole Technology“) von Platinen im 0,1-Zoll-Raster sowie auch für die freie Verdrahtung.

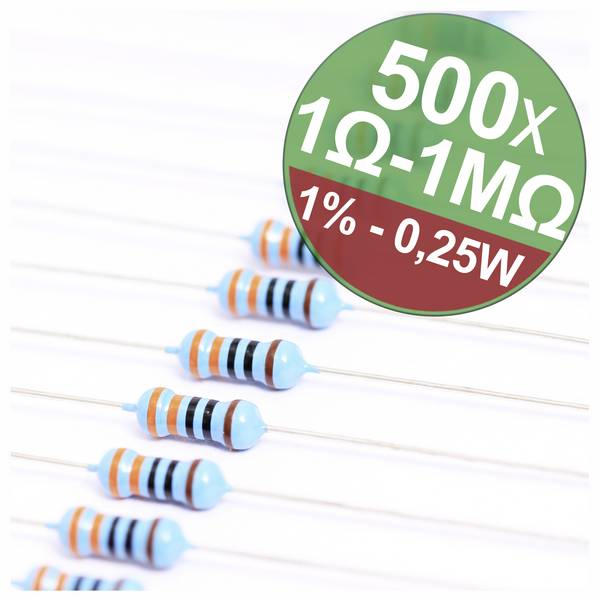

Metallschichtwiderstände sind blau lackiert, und die Farbcodierung entspricht der Norm IEC 60757 (früher DIN 47002). Weil sich mit modernen Produktionsprozessen Metallschichtwiderstände mit sehr geringen Abweichungen zum jeweiligen Nennwert produzieren lassen, stehen diese praktisch in beliebigen Werten zur Verfügung. Mittlerweile sind Metallschichtwiderstände in der E96-Reihe mit einer maximalen Abweichung von +/-1 % der Standard. Die Werte sind in geometrischer Folge abgestuft und überlappen sich an ihren jeweiligen Toleranzgrenzen. Der standardmässige Wertebereich liegt zwischen 0 Ω und 10 MΩ. Um die genauen Werte mit Farbcode angeben zu können, reichen die früher üblichen vier Ringe nicht aus. Deshalb werden auf Metallschichtwiderständen fünf Ringe aufgebracht, deren Bedeutung nach der Norm DIN IEC 62 festgelegt ist. Ein hilfreiches Werkzeug ist das „Vitrometer“, mit dem sich vier- und fünffache Farbringe auf den Widerstandskörper entschlüsseln lassen.
Andere Widerstandstypen, z. B. Kohleschichtwiderstände, lassen sich in der Regel problemlos mit Metallschichtwiderständen ersetzen. Umgekehrt ist das nicht in allen Fällen möglich, weil sich bestimmte Parameter nur von Metallschichttypen erfüllen lassen.
Metallschichtwiderstände sind in Einzelstückzahlen erhältlich. Für die Produktion werden die Widerstände in Grosspackungen gegurtet geliefert, so dass sie sich auch von Bestückungsautomaten verarbeiten lassen. Für den Bedarf im Labor oder der Servicewerkstatt hat sich das Widerstands-Sortiment bewährt, bei dem in übersichtlicher Form die wichtigsten Werte für Experimente bzw. Reparaturen zur Verfügung stehen.
