Not-Aus Schalter

Tritt ein Notfall ein und der Schalter wird betätigt, führt das zu einer sofortigen Unterbindung der elektrischen Energie.

Als Hauptschalter beziehungsweise Lasttrennschalter unterbricht der Notausschalter den Strom und vermeidet so die Gefährdung durch Stromschlag.

Mechanische Elemente, die durch einen Motor angetrieben wurden, kommen häufig erst nach einer gewissen Nachlaufzeit zum Stillstand.

Entsteht eine Notsituation, sorgen Not-Halt-Einrichtungen per Knopfdruck dafür, dass die Maschinen in ihren Bewegungen stoppen.

Die vorhandene Energie im System wird bewusst für das Stillsetzen genutzt und erst im Anschluss die gesamte Energiezufuhr deaktiviert.

In der Stopp-Kategorie 0 soll die Energiezufuhr zu den angeschlossenen Antriebselementen getrennt werden. Hier sind Notausschalter gefragt.

Wichtig für Arbeitsprozesse:

Da die NOT-AUS-Taste als Öffner für den Stromkreis dient, können mechanische Elemente noch eine kurze Zeit weiterlaufen. Die Gefährdung ist nicht unmittelbar beendet.

In diese Kategorie fallen die Not-Halt-Taster. Mit ihrer Aktivierung werden Maschinen aktiv in einen gesicherten Zustand überführt.

NOT-HALT-Befehlsgeräte bannen also gezielt und schneller die Gefahr.

Der Vollständigkeit halber sei noch diese Kategorie erwähnt: Nach dem herbeigeführten Halt der Maschine wird das System nicht komplett heruntergefahren.

Für die betriebliche Nutzung sieht die Anforderung aber Not-Halt-Geräte der Kategorie 1 vor.

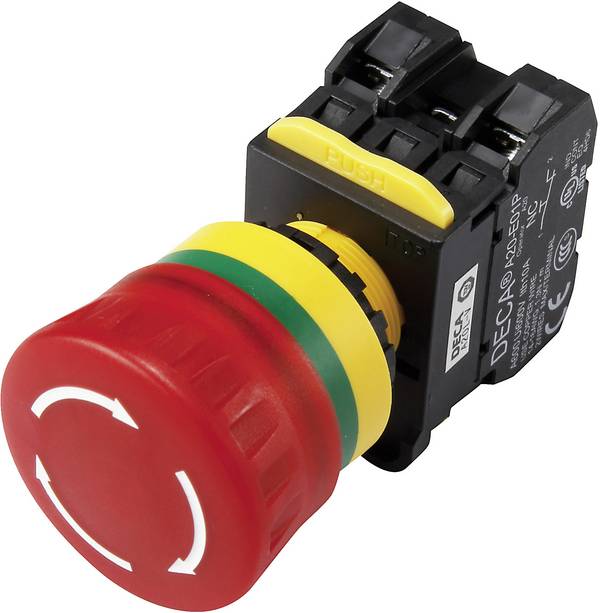

Je nach Ausstattung können ein bis vier Öffner sowie Schließer vorhanden sein.

Für die Montage vor Ort müssen die notwendigen Anschlüsse inklusive N-Klemme (Neutralleiter-Schnellsteckklemme) vorhanden sein und der Durchmesser des Gerätes muss zur vorgesehenen Einbauöffnung passen.

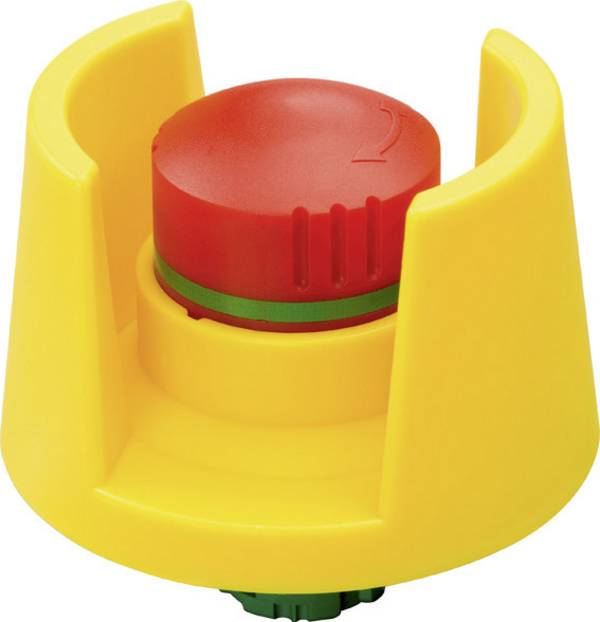

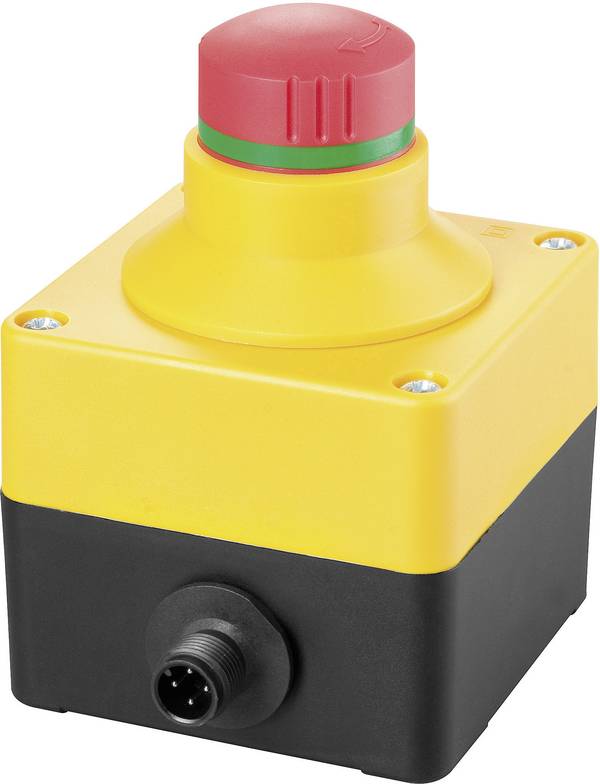

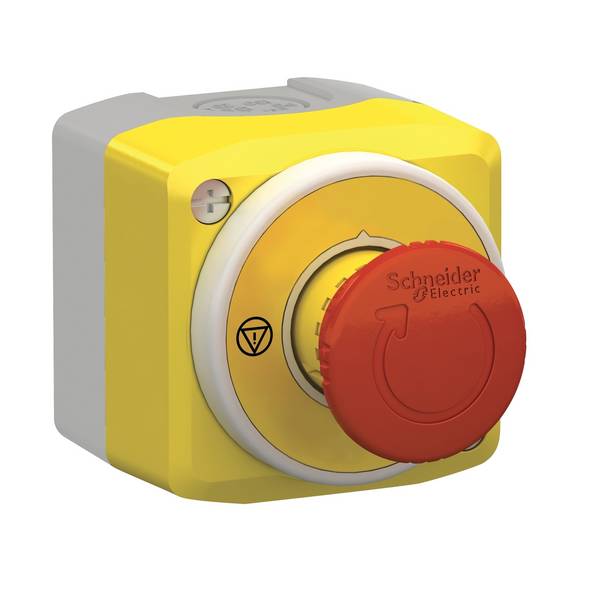

Der Einbauort kann es empfehlenswert machen, dass der Not-Aus-Schalter unter einer durchsichtigen Abdeckung oder eingebettet in einen Schutzkragen montiert ist. Das reduziert die Gefahr für unbedachtes Betätigen und dennoch kann ein Not-Aus bei Bedarf sofort veranlasst werden.

Die gewählte Schutzart muss zum Einsatzort passen. Modelle mit IP66 sind beispielsweise staubdicht und gegen starkes Strahlwasser geschützt.

Nach EN 13850 müssen Maschinen, die lediglich von Hand gehalten werden, nicht mit einem Not-Halt versehen sein. Anders sieht es bei fest installierten Maschinen aus, hier ist die Not-Halt-Funktion aus Gründen des Arbeitsschutzes wichtig.

Je nach Geräte- oder Anlagengröße können die Anforderungen auch mehrere Meldegeräte vorsehen, sodass an unterschiedlichen Orten am Gehäuse eine schnelle Betätigung erfolgen kann.

Etabliert hat sich Rot für den Dreh- oder Drucktaster als Signalfarbe und Gelb als Kontrast für den Hintergrund. Es sollten wenige oder keine Beschriftungen angebracht sein, da zusätzliche Informationen am Hauptschalter oder Gehäuse den Menschen verunsichern und damit ein schnelles Handeln behindern könnten.
