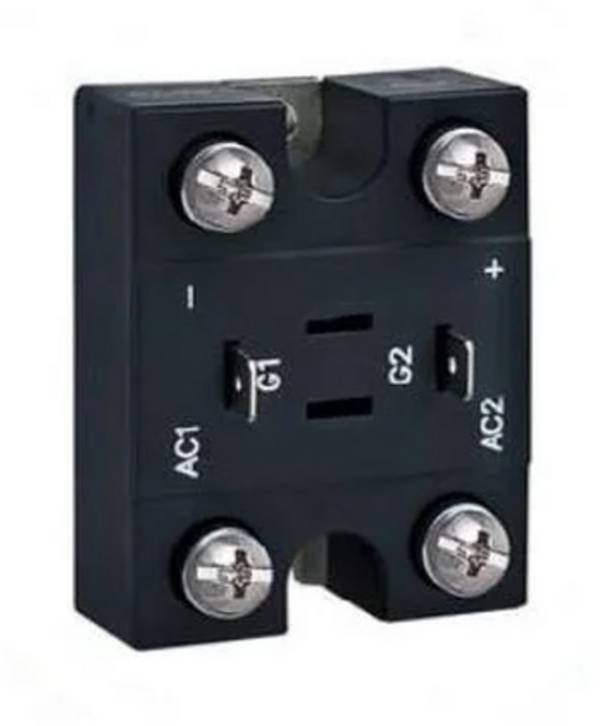

Thyristoren

Ein Triac ist wie ein SCR ein elektronisches Halbleiterbauelement, das in der Leistungselektronik als Schalter für Wechselstromanwendungen verwendet wird.

Er kann den Strom allerdings in beiden Richtungen durchfließen lassen und somit sowohl positive als auch negative Halbwellen eines Wechselstroms steuern.

Er besteht aus vier Schichten von p-dotiertem und n-dotiertem Siliziummaterial, ähnlich wie ein SCR. Triacs verfügen aber über zwei Steueranschlüsse, die als Gate 1 und Gate 2 bezeichnet werden.

Wenn eine positive Spannung an Gate 1 angelegt wird, fließt ein kleiner Strom zwischen Gate 1 und der Steuerschicht. Dieser Strom aktiviert den Triac und ermöglicht den Durchfluss des Wechselstroms zwischen Anode und Kathode. Der Triac bleibt eingeschaltet, bis der Wechselstrom seine Nullkreuzung erreicht, das heißt, wenn der Strom von positiv auf negativ wechselt.

An diesem Punkt wird der Triac automatisch ausgeschaltet und sperrt den Stromfluss. Der Triac lässt sich auch durch das Anlegen einer positiven Spannung an Gate 2 aktivieren. Dies ermöglicht die Steuerung des Stromflusses in der negativen Halbwelle des Wechselstroms.

1. Main Terminal  |  2. Gate

Ein Diac wird häufig zur Steuerung der Zündzeitpunkte von Triacs und anderen SCRs eingesetzt. Er besteht aus drei Schichten von p-dotiertem und n-dotiertem Siliziummaterial. Die grundlegenden Schichten sind als PNP oder NPN aufgebaut.

Der Diac ist eine symmetrische Komponente, das bedeutet, dass er in beide Richtungen gleich funktioniert. Im Grunde genommen ist ein Diac eine Art Triggerdiode mit einer geringen Durchbruchspannung. Er weist jedoch keine spezifische P- und N-Schicht auf.

Die Funktionsweise des Diacs beruht auf dem Phänomen des Lawinendurchbruchs in der Halbleiterschicht. Ist eine bestimmte Durchbruchspannung erreicht, wird eine hohe Stromdichte erzeugt, die den Diac aktiviert und ihn in einen niederohmigen Zustand versetzt. Dieser Zustand ermöglicht den Durchfluss von Strömen in beide Richtungen.

Der Diac wird oft in Anwendungen eingesetzt, bei denen ein präziser Zündzeitpunkt erforderlich ist, wie zum Beispiel in Dimmern für Beleuchtungssysteme, Motorsteuerungen und Timing-Schaltungen. Er ermöglicht wie ein Triac die Steuerung des Schaltzeitpunkts von SCRs und hilft dabei, den gewünschten Stromfluss zu erzeugen.
