TeSys island

Das vollständig digitale Laststart- & Lastmanagementsystem

Steigert die Produktivität und spart Zeit bei der Planung, Verkabelung und Inbetriebnahme.

Modularisierter Aufbau: Zusammensetzung aus Motorstarten sowie analogen/ digitalen E/A - Modulen
1 Verbindung zum Feldbus ermöglicht die Kombination von bis zu 20 Komponenten auf DIN-Schiene
Keine weiteren Verdrahtungen erforderlich und Reduzierung des Bedarfs an E/A – Modulen
Überwachung von Maschinenlasten durch Datenanalyse
Integration in Automatisierungslösungen von Drittanbieten mit Hilfe der Möglichkeit der intelligenten und digitalen Vernetzung

1. Buskoppler
2. Analog-E/A-Modul
3. Digital-E/A-Modul
4. Spannungsschnittstellenmodul

5. Leistungsschnittstellenmodul
6. Standard-Starter
7. SIL-Starter
8. SIL-Schnittstellenmodul

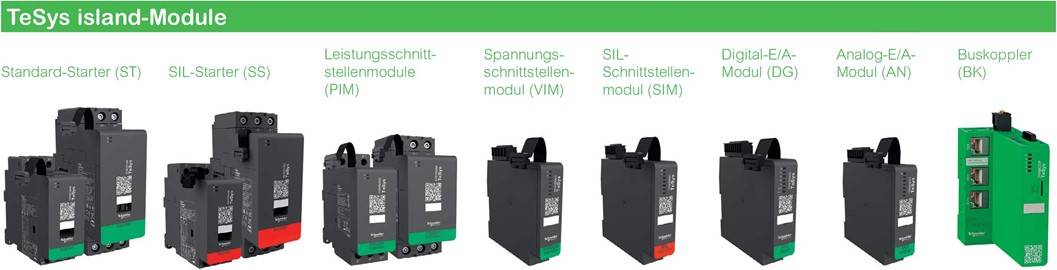

TeSys island-Module

Standard-Starter (ST)

SIL-Starter (SS)

Leistungsschnittstellenmodule (PIM)

Spannungsschnittstellenmodul (VIM)

SIL-Schnittstellenmodul (SIM)

Digital-E/A-Modul (DG)

Analog-E/A-Modul (AN)

Buskoppler (BK)

Buskoppler	z.B. TeSys island Bus Coupler Ethernet Switch	Zu allen Buskopplern
Buskoppler	TeSys island Buskoppler ProfiBUS	Zu dem Buskoppler
Buskoppler	TeSys island Buskoppler PROFINET	Zu dem Buskoppler
Standard-Starter	Direktstarter 9 A 4 kW, Standard Lastabgang	Zu dem Direktstarter
Standard-Starter	Direktstarter 25 A 11 kW, Standard Lastabgang	Zu dem Direktstarter
Standard-Starter	Direktstarter 38 A 18,5 kW, Standard Lastabgang	Zu dem Direktstarter
Standard-Starter	Direktstarter 65 A 30 kW, Standard Lastabgang	Zu dem Direktstarter
Standard-Starter	Direktstarter 80 A 37 kW, Standard Lastabgang	Zu dem Direktstarter
SIL-Starter	SIL Direktstarter 9 A 4 kW, Sicherer Lastabgang	Zu dem SIL Direktstarter
SIL-Starter	SIL Direktstarter 25 A 11 kW, Sicherer Lastabgang	Zu dem SIL Direktstarter
SIL-Starter	SIL Direktstarter 38 A 18,5 kW, Sicherer Lastabgang	Zu dem SIL Direktstarter
SIL-Starter	SIL Direktstarter 65 A 30 kW, Sicherer Lastabgang	Zu dem SIL Direktstarter
SIL-Starter	SIL Direktstarter 80 A 37 kW, Sicherer Lastabgang	Zu dem SIL Direktstarter
Leistungsschnittstellenmodul	Direktstarter 9 A 4 kW, Analyse Lastabgang	Zu dem Direktstarter
Leistungsschnittstellenmodul	Direktstarter 38 A 18,5 kW, Analyse Lastabgang	Zu dem Direktstarter
Leistungsschnittstellenmodul	Direktstarter 80 A 37 kW, Analyse Lastabgang	Zu dem Direktstarter
Spannungsschnittstellenmodul	Schnittstellenmodul SIL, Einspeisung Sicherheit	Zu dem Schnittstellenmodul
SIL-Schnittstellenmodul	Schnittstellenmodul Spannung, Spannungsmessung	Zu dem Schnittstellenmodul
Digital E/A-Modul	Ein- Ausgangskarte digital, 4 Eingänge, 2 Ausgänge	Zu dem Digital E/A-Modul
Analog E/A Modul	Ein- Ausgangskarte analog, 2 Eingänge, 1 Ausgänge	Zu dem Analog E/A-Modul

Optimierung bei der Instandhaltung durch vorausschauenden Wartungsservice

TeSys island erlaubt die effiziente Steuerung und Kontrolle der Maschinenauslastung und reduziert die Maschinenausfallzeiten und erhöht damit die Produktivität. Neben der Möglichkeit der dezentralen Überwachung können Ihre Kunden einen cloudbasierten Wartungs-Service nutzen.

Die fortlaufende Datenanalyse und die Bereitstellung der notwendigen Informationen über den Betriebszustand versetzen Sie in die Lage, rechtzeitig die erforderlichen Massnahmen zu veranlassen, bevor ein Ausfall des Motors droht.

Zu den TeSys island Produkten

TeSys Avatar: Die revolutionäre neue visuelle Schnittstelle

TeSys Avatar ist ein digitales Zwillingsobjekt mit einer integrierten vorprogrammierten Funktionalität
Ein Avatar stellt eine gewünschte Funktion dar und montiert automatisch die benötigten Geräte, um diese Funktion zu erfüllen
Zu den mit Avataren gebauten Modulen gehören unter anderem analoge oder digitale E/A-Geräte und Sicherheitsabgänge für sicherheitsorientierte Anwendungen.
Einzelne in einen TeSys-Avatar integrierte Funktionen können mit der Inbetriebnahmefunktion getestet werden – unabhängig vom Vorhandensein einer SPS oder des SPS-Programms. Dadurch wird die Funktionsprüfung erheblich vereinfacht.

Ihre Vorteile mit TeSys island

Effizienzsteigerung in allen Phasen des Maschinen-Lebenszyklus

- Verringerung von Engineeringzeiten und Komplexität (Automatische Erstellung von Stücklisten und SPS Konfigurationsdateien)

- Reduzieren von Verkabelung und Vermeidung von Fehlern (Wegfall der gesamten Verdrahtung von Schalt- und Schutzgeräten)

- Erhöhung der Anlagenverfügbarkeit und Monitoring des Verbrauchs (Lieferung von Zustands- und Energieverbrauchsdaten, Überwachung der Grenzwerte von angeschlossenen Lasten)

- Reduzierung von Wartungskosten (Integrierter Webserver, dezidierte Service- und Wartungssoftware für Diagnose auf TeSys island Level; Fernwartung)

Software Abbildung der Schalt- und Schutzfunktionen sowie Parametereinstellungen durch Digitale Zwillinge (Avatare)
Datenbereitstellung, so dass der Endanwender vorausschauend fundierte Entscheidungen zu treffen, die Maschinenausfallzeiten reduzieren sollen
Vollständige Integration in Automationsarchitekturen dank kommunikationsfähige Schaltgeräte

Konfigurationssoftware zur Inbetriebnahme von TeSys island und die zugehörige DTM Library

Installationsdatei herunterladen

TeSys island DTM Library herunterladen
